Bosch EPS 200 - Udskiftning Af Indsugningsfilter I Prøveolietanken

1 689 989 000 2013-05-02| Robert Bosch GmbH
Vedligeholdelse | EPS 200 | 221 da
6.2.6 Udskiftning af indsugningsfilter
i prøveolietanken
! Indsugningsfilteret indeholder vandforurenende og
olieholdige stoffer. Det skal bortskaffes i henhold til
de gældende bestemmelser.
i Der må først fyldes prøveolie på igen, når indsug-
ningsfilteret er skiftet, og EPS 200 er genmonteret.
Fremgangsmåde:
1. Luk prøveolien ud af prøveolietanken inden udskif-
ning af indsugningsfilteret (se Kap. 6.2.5, trin 1 til 8).
2. Skru monteringsskruerne på den højre husafskærm-
ning af.
3. Tag husafskærmningen af.
4. Skru monteringsskruerne (4x) (Fig. 23, Pos. 3) til
strålekammerenheden af.
5. Løft strålekammerenheden op (Fig. 23, Pos. 1).
6. Træk slangen (Fig. 23, Pos. 4) ud af stikforskrunin-
gen (Fig. 23, Pos. 5). For at gøre dette skal ringen på
stikforskruningen trykkes nedad.
7. Træk de to slanger ved hurtiglukkerne af
(Fig. 23, Pos. 6).
8. Træk den elektriske tilslutningsledning til ringlampen
fra ved stikket (Fig. 23, Pos. 7).
9. Skru stelledningen på strålekammerenheden af
(Fig. 23, Pos. 2).
10. Løft nu strålekammerenheden helt op fra EPS 200.
EPS200
1
BOSCH
458822/52Ko
1
2
3
4
6
7
3
5

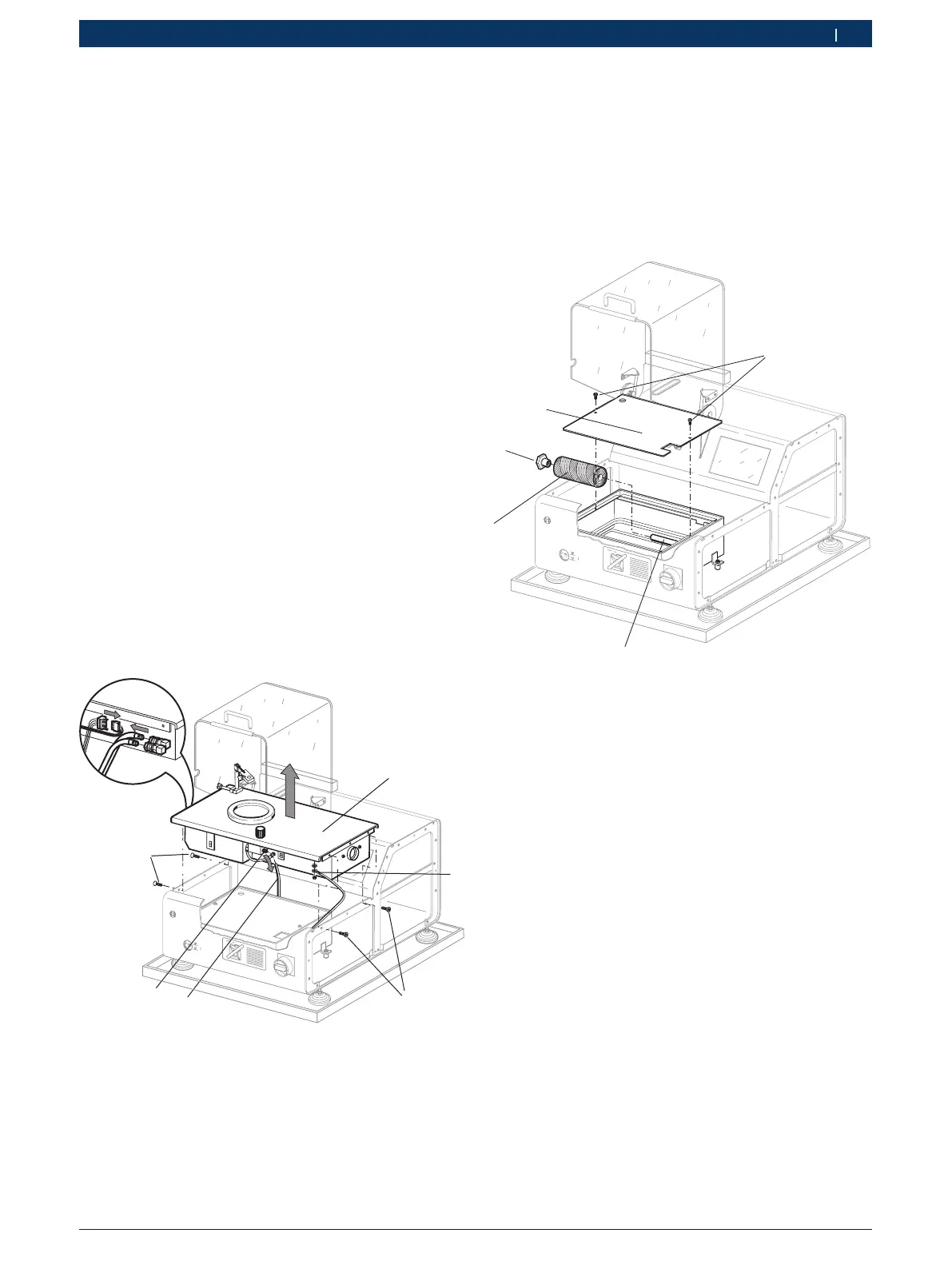

Fig. 23: Demonter strålekammerenheden
1 Strålekammerenhed
2 Stelledning
3 Monteringsskruer
4 Slange
5 Stikforskruning
6 Hurtiglukkere
7 Stik, ringlampe
Fremgangsmåde for udskiftning af indsugningsfilter:
1. Skru de to monteringsskruer på tanklåget af
(Fig. 24, Pos. 1) og løft tanklåget
(Fig. 24, Pos. 5) op.
2. Monteringsmøtrikken (Fig. 24, Pos. 4) til indsug-
ningsfilteret (Fig. 24, Pos. 3) skrues af.
3. Indsugningsfilteret trækkes af indsugningsrøret
(Fig. 24, Pos. 2).
458822/53Ko
1
4
3
2
EPS200
1
BOSCH
5
Fig. 24: Indsugningsfilteret skiftes ud
1 Monteringsskruer
2 Indsugningsrør
3 Indsugningsfilter
4 Monteringsmøtrik
5 Tanklåg
4. Skub det nye indsugningsfilter på indsugningsrøret.
5. Skru monteringsmøtrikken fast igen.
6. Sæt tanklåget på igen og skru fast med monterings-
skruerne.
7. Slangerne og den elektriske tilslutningsledning til
ringlampen sættes igen på strålekammerenheden.
8. Stelledningen skrues fast til strålekammerenheden.
9. Strålekammerenheden sættes tilbage i EPS 200 og
fastgøres med monteringsskruerne.
10. Sidepladerne sættes ind igen og skrues fast.
11. Prøveolien fyldes i (se Kap. 6.2.5, trin 8).
