118 | EPS 200 | Produktbeskrivningsv

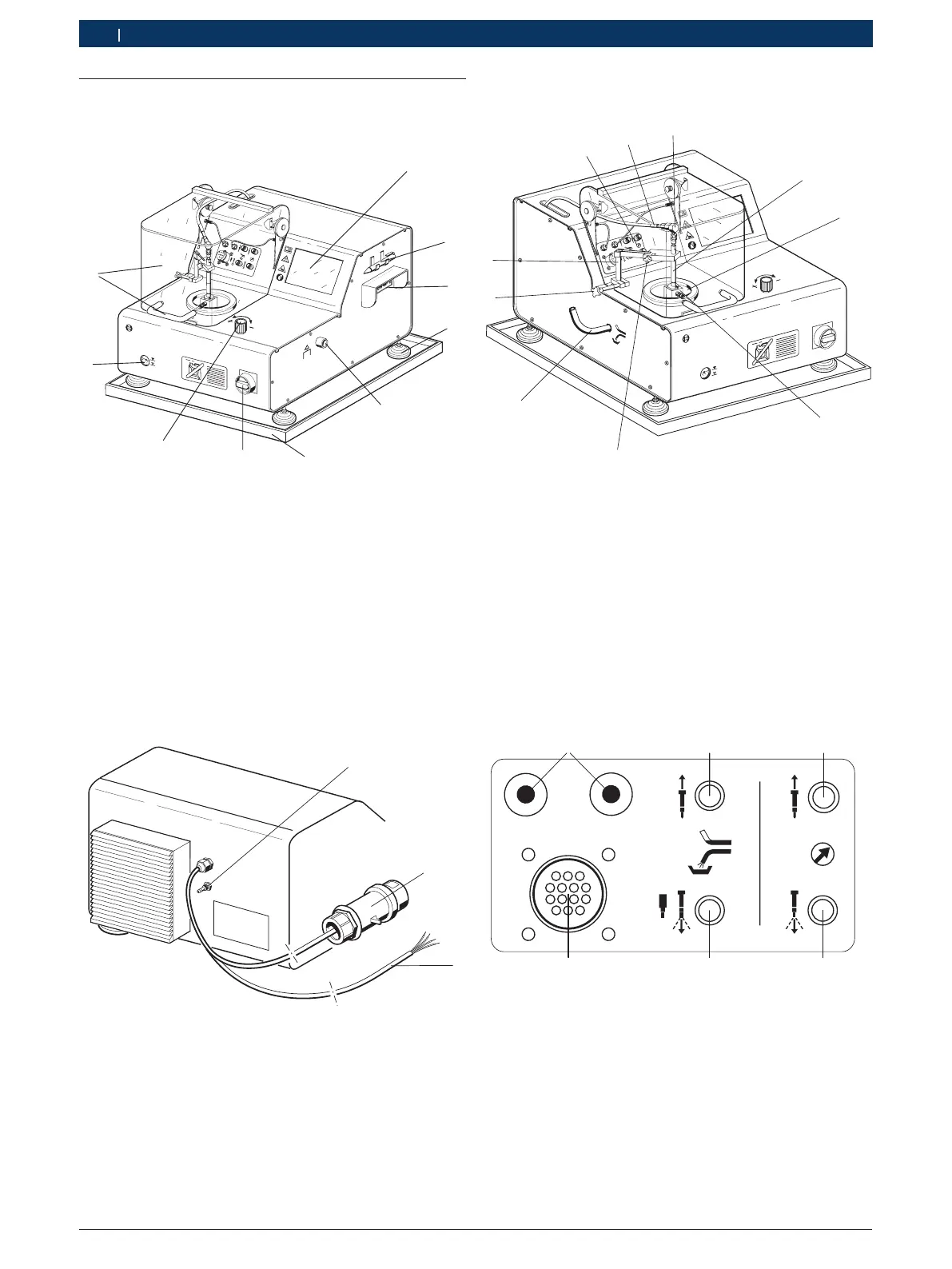

3.5 Apparatbeskrivning
3.5.1 Framvy
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Framvy
1 LCD-display med pekskärm
2 Pekverktyg
3 PC-anslutningar
4 Apparatfot (ställbar i höjdled)
5 Anslutning för extern utsugning
6 Oljeuppsamlingskar
7 Huvudströmställare (med NÖDSTOPP-funktion)
8 Utsugningsregulator för intern utsugning
9 Oljenivåindikering
10 Skyddskåpa med handtag
3.5.2 Sedd från baksidan
458822/1Ko
1
2
3
Fig. 2: Sedd från baksidan
1 Anslutning för tryckluft
2 Anslutningskontakt för trefasström (400 V)
3 Elanslutningsledning för trefasström (200 V)
3.5.3 Komponenter för testning
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Komponenter för testning
1 CRI/CRIN eller DHK/UI
2 Spridarkammare
3 Insprutningskammare
4 Spännskruv för fastsättning av CRI/CRIN eller DHK/UI
5 Spolningsförlopp
6 Spännskruv för höjdinställning av klämhållare
7 Klämhållare
8 Anslutningsfält
9 Högtrycksanslutningledning för testoljetillförsel
10 Anslutningsadapter för CRI/CRIN och DHK/UI
3.5.4 Anslutningsfält
X20
458822-81
1
2
3
4
5
6
Fig. 4: Anslutningsfält
1 Anslutningsledningar för säkerhetsbrytare
2 Spolningsanslutning för CRI/CRIN (returflöde)
*)
3 Testkoppling för CRI/CRIN (returflöde)
4 Testkoppling för CRI/CRIN (insprutning)
5 Spolningsanslutning och testanslutning DHK/UI;
Spolningsanslutning för CRI/CRIN (insprutning)
*)
6 Elektriskt uttag för CRI/CRIN
*)
Spolningsanslutningen för CRI/CRIN (returflöde och insprutning)
saknar för tillfället funktion. Den är planerad för eventuell senare
utökning.
