3.5.5 Złącza komputera
458822-22Ko
1
5
4
3
2

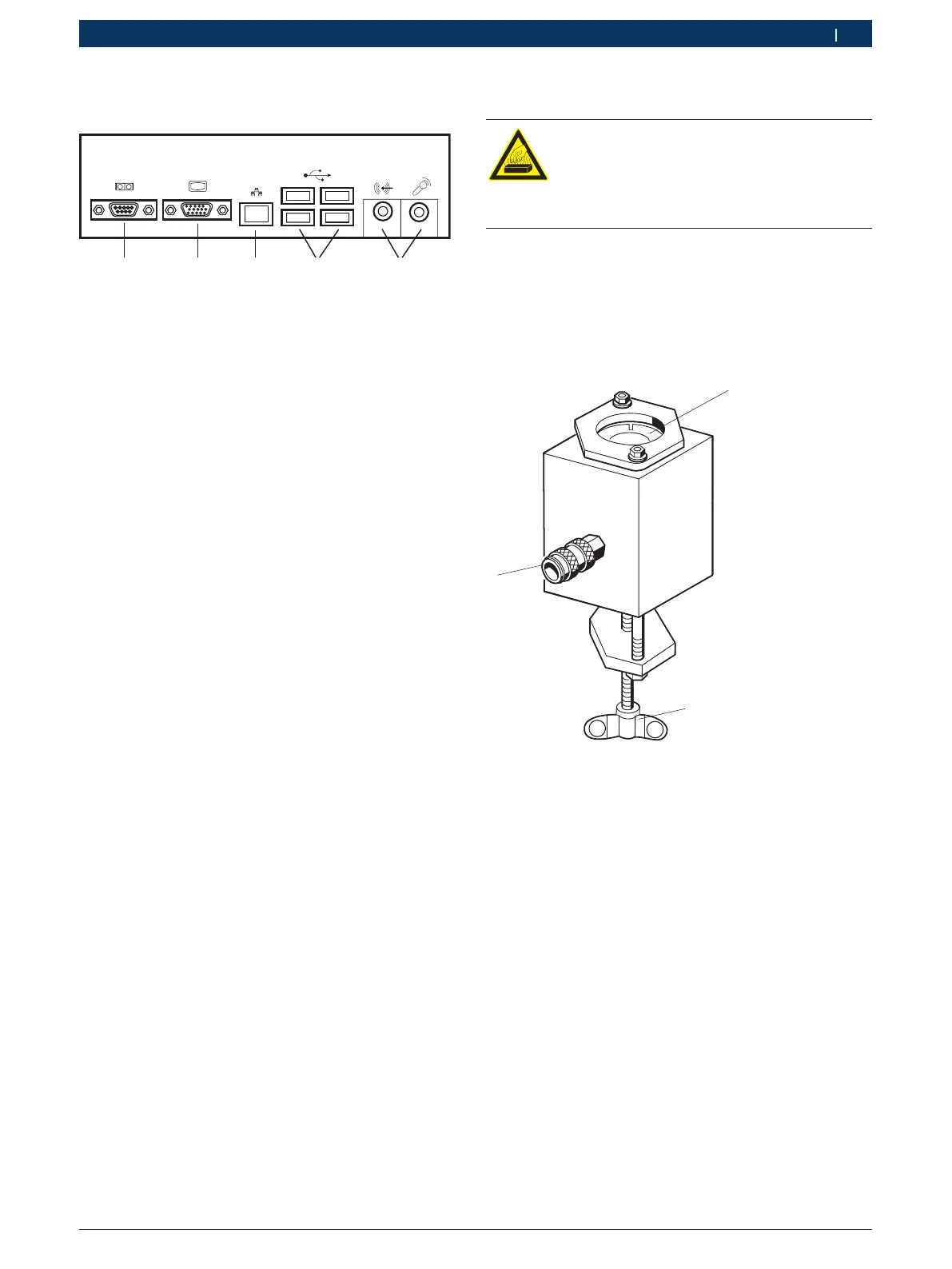

Rys. 5: Złącza komputera
1 port szeregowy RS232
2)
2 gniazdo monitora (analogowe)
2)
3 port sieciowy RJ45
2)
4 porty USB dla drukarki
1)
i napędu DVD/CD
3)
5 złącza audio
2)
1)
Dozwolone jest podłączanie tylko dopuszczonych przez
firmę Bosch drukarek.
2)
bez funkcji
3)
Podłączanie patrz instrukcję obsługi 1 689 989 148
3.5.6 Odpływ płynu płuczącego
Przy płukaniu wtryskiwaczy DHK/UI odpływ płynu
płuczącego (Rys.3, Poz.5) należy obrócić na dół, aby
zanieczyszczona mieszanina oleju napędowego i oleju
nie dostała się do zbiornika oleju testowego urządze-
nia EPS 200. Na stole roboczym (z lewej strony obok
urządzenia EPS 200) należy w tym celu podstawić pod
odpływ płynu płuczącego odpowiedni pojemnik.
3.5.7 Regulator wewnętrznego wyciągu
Wewnętrzny wyciąg urządzenia EPS 200 jest włączany
automatycznie przy kontroli strumienia. Warunkiem jest
podłączenie sprężonego powietrza w tylnej części urzą-
dzenia (Rys. 2, Poz. 1). Aerozol olejowy powstający przy
otwartym wtrysku jest wyciągany z komory strumienio-
wej i filtrowany. Do ustawiania wydajności wyciągu służy
regulator wyciągu (Rys. 1, Poz. 8).
i W celu odciągnięcia pozostałości aerozolu olejowego
zaleca się podłączenie przyrządu wyciągowo-filtracyj-
nego dla aerozolu olejowego (Rys. 1, Poz. 5) do króćca
dodatkowego wyciągu zewnętrznego.
3.5.8 Komora wtryskowa, pierścień mocujący, oring
Ostrzeżenie – niebezpieczeństwo oparzenia
Gorące powierzchnie komory wtryskowej
mogą spowodować ciężkie oparzenia rąk.
¶ Przed zdjęciem komory wtryskowej zało-
żyć rękawice ochronne.
W czasie kontroli wtryskiwacz CRI albo DHK/UI wtryskuje
olej kontrolny do komory wtryskowej. Z komory wtrysko-
wej olej kontrolny przepływa przez wąż 1 680 712 287
z powrotem do urządzenia EPS 200 (króciec płuczący/
złącze pomiarowe DHK/UI albo złącze pomiarowe
CRI/CRIN; patrz Rys. 4).
458812-31
1
2
3
Rys. 6: Komora wtryskowa
1 pierścień mocujący (17 mm albo 23 mm)
2 śruba zaciskowa
3 szybkozłączka króćca płuczącego/złącza pomiarowego
