1 689 989 000 2013-05-02| Robert Bosch GmbH
146 | EPS 200 | Eerste inbedrijfstellingnl
4.2 De beschermkap monteren
1. Beschermkap en montageset uit de verpakking
nemen.
De montageset bevat de volgende delen:
R bouten (2 x)
R veerbouten (2 x)
R torsieveren links
R torsieveren rechts
R veerhouders (2 x)
R inbusbout M6 x 12 (2 x)
R huls (2 x)
R tuit (2 x)
R veerring A6 (2 x)
R gewicht
R veerring A5 (3 x)
R onderlegring A5 (3 x)
R inbusbout M5 x 16 (3 x)
R kunststofring A5 (3 x)
2. Leg de beschermkap op de zijkant op een schone
werktafel.
5
2
1
3
4
458822-114_Pal

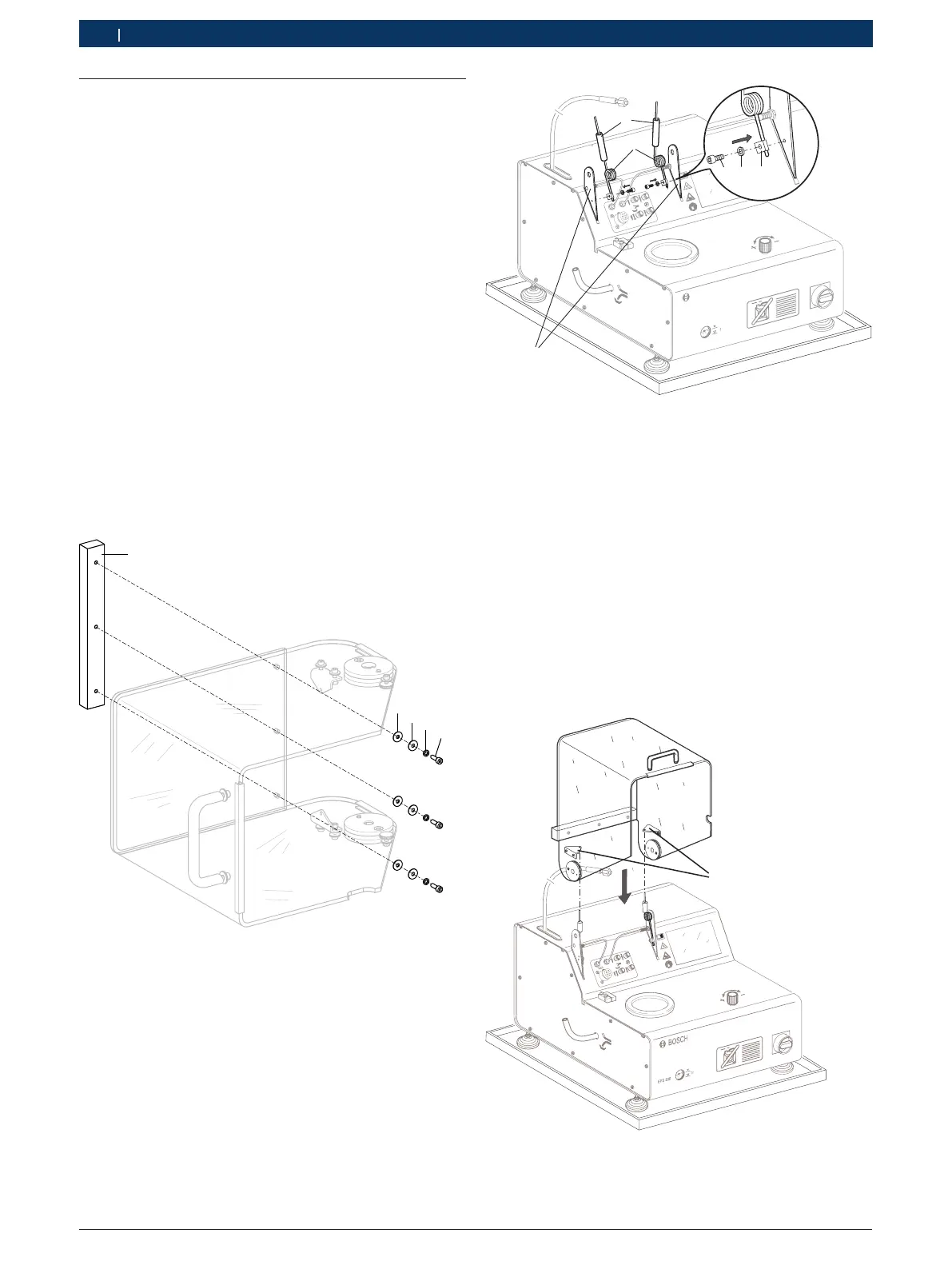

Fig. 15: Gewicht monteren
1 Gewicht
2 Kunststofring A5
3 Onderlegring A5
4 Veerring A5
5 Inbusbout M5x16
3. Gewicht (Fig. 15, Pos. 1) aan beschermkap bevesti-
gen. Aanhaalmoment = 1 Nm.
Gewicht aan beschermkap bevestigd.
EPS 200
1
BOSCH
X20
458824-75_K
o
1
6
2
5
4
3
Fig. 16: Montage veerhouder
1 Torsieveren
2 Hulzen
3 Veerhouders
4 Veerringen A6
5 Inbusbouten M6 x 12
6 Houders beschermkap
4. Beide veerhouders (Fig. 16, Pos. 3) aan de houders
van de beschermkap (Fig. 16, Pos. 6) van de EPS
200 bevestigen. Inbusbouten niet vastdraaien.
5. Linker en rechter torsieveer (Fig. 16, Pos. 1) in de
juiste positie in de linker en rechter veerhouder
steken.
6. De beide hulzen (Fig. 16, Pos. 2) op de linker en
rechter poot van de torsieveer schuiven.
458824-35_K
1
Fig. 17: Beschermkap opzetten
1 Veerhouders
