6.2.6 Substituir o filtro de aspiração do tanque do
óleo de teste
! O filtro de aspiração contém substâncias poluentes
para a água e compostas por óleo. Estas têm de ser
eliminadas de acordo com a legislação em vigor.
i Reabastecer com óleo de teste só depois de substituído
o filtro de aspiração e de agregado o EPS200.
Procedimento:
1. Escoar o óleo de teste do respectivo tanque antes
da substituição do filtro de aspiração (ver cap. 6.2.5,
passos 1 a 8).
2. Desaparafusar os parafusos de fixação na cobertura
direita da caixa.
3. Retirar a cobertura da caixa.
4. Parafusos de fixação (4x) (fig. 23, pos. 3) para
a unidade da câmara do jato.
5. Levantar a unidade da câmara do jato (fig. 23, pos. 1).
6. Retirar a mangueira (fig. 23, pos. 4) da união roscada
encaixável (fig. 23, pos. 5). Para tal, o anel da união
roscada encaixável tem de ser pressionado para baixo.
7. Remover as duas mangueiras dos fechos rápidos
(fig. 23, pos. 6).
8. Desligar o cabo de ligação elétrico para a luz circular
do conector (fig. 23, pos. 7).
9. Desapertar o cabo da massa na unidade da câmara
do jato (fig. 23, pos. 2).
10. Levantar agora a unidade da câmara do jato total-
mente para fora do EPS 200.
EPS200
1
BOSCH
458822/52Ko
1
2
3
4
6
7
3
5

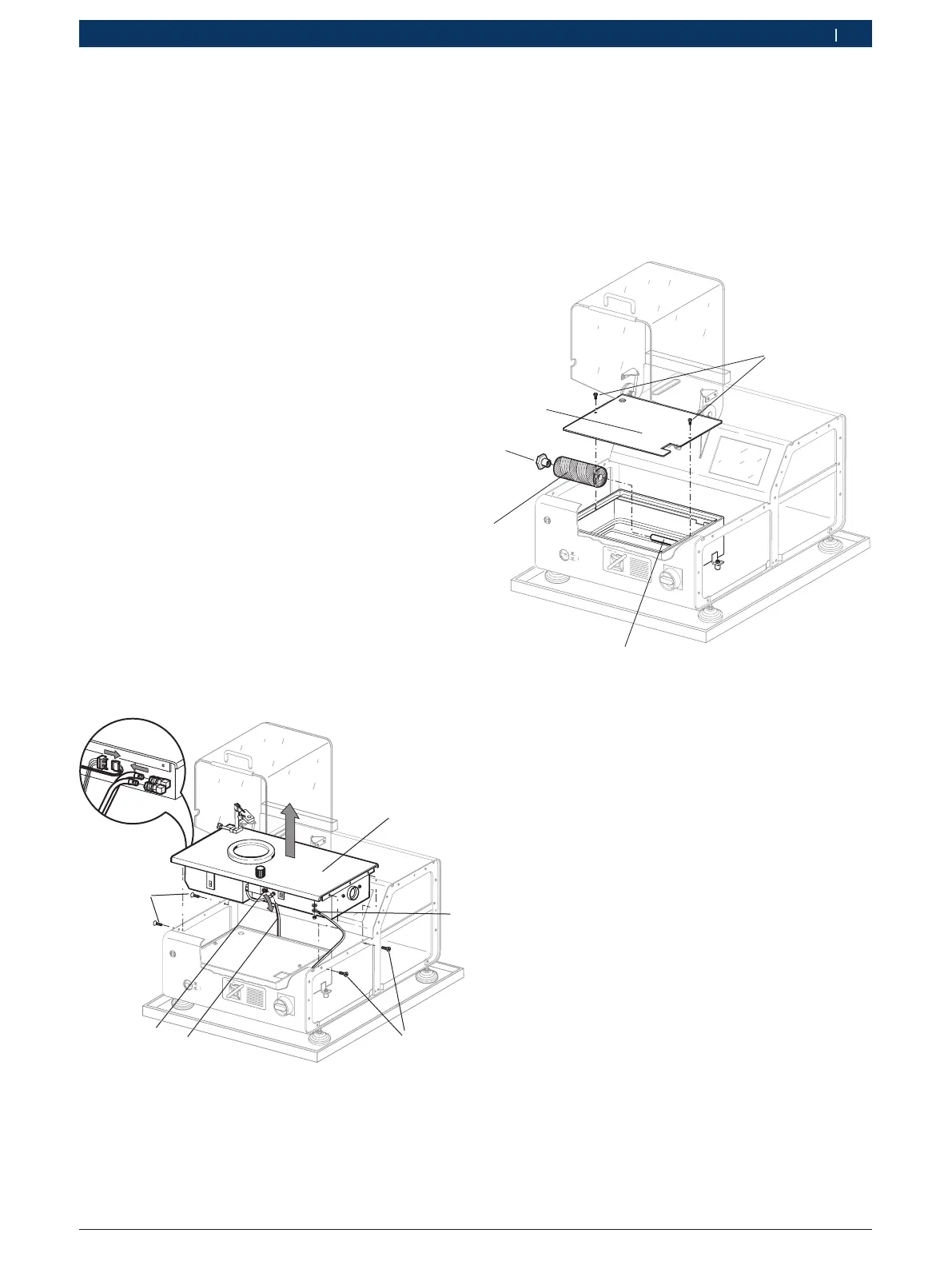

Fig. 23: Desmontar a unidade da câmara do jato
1 Unidade da câmara do jato
2 Cabo da massa
3 Parafusos de fixação
4 Mangueira
5 União roscada encaixável
6 Fechos rápidos
7 Conector da luz circular
Procedimento de substituição do filtro de aspiração:
1. Desapertar os dois parafusos de fixação da tampa
do tanque (fig. 24, pos. 1) e levantá-la
(fig. 24, pos. 5).
2. Desapertar a porca de fixação (fig. 24, pos. 4) do
filtro de aspiração (fig. 24, pos. 3).
3. Remover o filtro de aspiração do tubo de admissão
(fig. 24, pos. 2).
458822/53Ko
1
4
3
2
EPS200
1
BOSCH
5
Fig. 24: Substituir o filtro de aspiração
1 Parafusos de fixação
2 Tubo de admissão
3 Filtro de aspiração
4 Porca de fixação
5 Tampa do tanque
4. Empurrar o filtro de aspiração novo sobre o tubo
de admissão.
5. Voltar a apertar a porca de fixação.
6. Voltar a colocar a tampa do tanque e apertar com os
parafusos de fixação.
7. Voltar a encaixar as mangueiras e o cabo de ligação
elétrico para a luz circular na unidade da câmara
do jato.
8. Enroscar o cabo da massa na unidade da câmara
do jato.
9. Voltar a colocar a unidade da câmara do jato no
EPS 200 e fixá-la com os parafusos de fixação.
10. Voltar a colocar e a apertar as chapas laterais.
11. Encher com óleo de teste (ver cap. 6.2.5, passo 8).
