222 | EPS 200 | Vedligeholdelseda
6.2.7 Udskifning af ledningsfilter,
gennemstrømsmåler
! Inden ledningsfilteret skiftes ud, skal EPS 200 være
slukket og slået fra strømforbindelsen.
! Et snavset ledningsfilter kan føre til forkerte målinger
under testen.
! Ledningsfilteret indeholder vandforurenende og olie-
holdige stoffer. Det skal bortskaffes i henhold til de
gældende bestemmelser.
Fremgangsmåde:
1. Sluk for EPS 200.
2. Adskil EPS 200 fra strømforbindelsen.
3. Skru monteringsskruerne (8x) til den højre husaf-
skærmning af.
4. Tag husafskærmningen af.
5. Ved hjælp af en tang skubbes slangeklemmerne ved
ledningsfilteret over slangestudserne op på slan-
gerne (Fig. 25).
6. Slangerne trækkes af ledningsfilteret.
7. Slangerne trækkes på det nye ledningsfilter, idet
der tages højde for ledningsfilterets gennemstrøms-
retning.
8. Med en tang skubbes slangeklemmerne over
ledningsfilterets slangestudser.
9. Den højre sideplade sættes ind igen og skrues fast.
4588
22-75

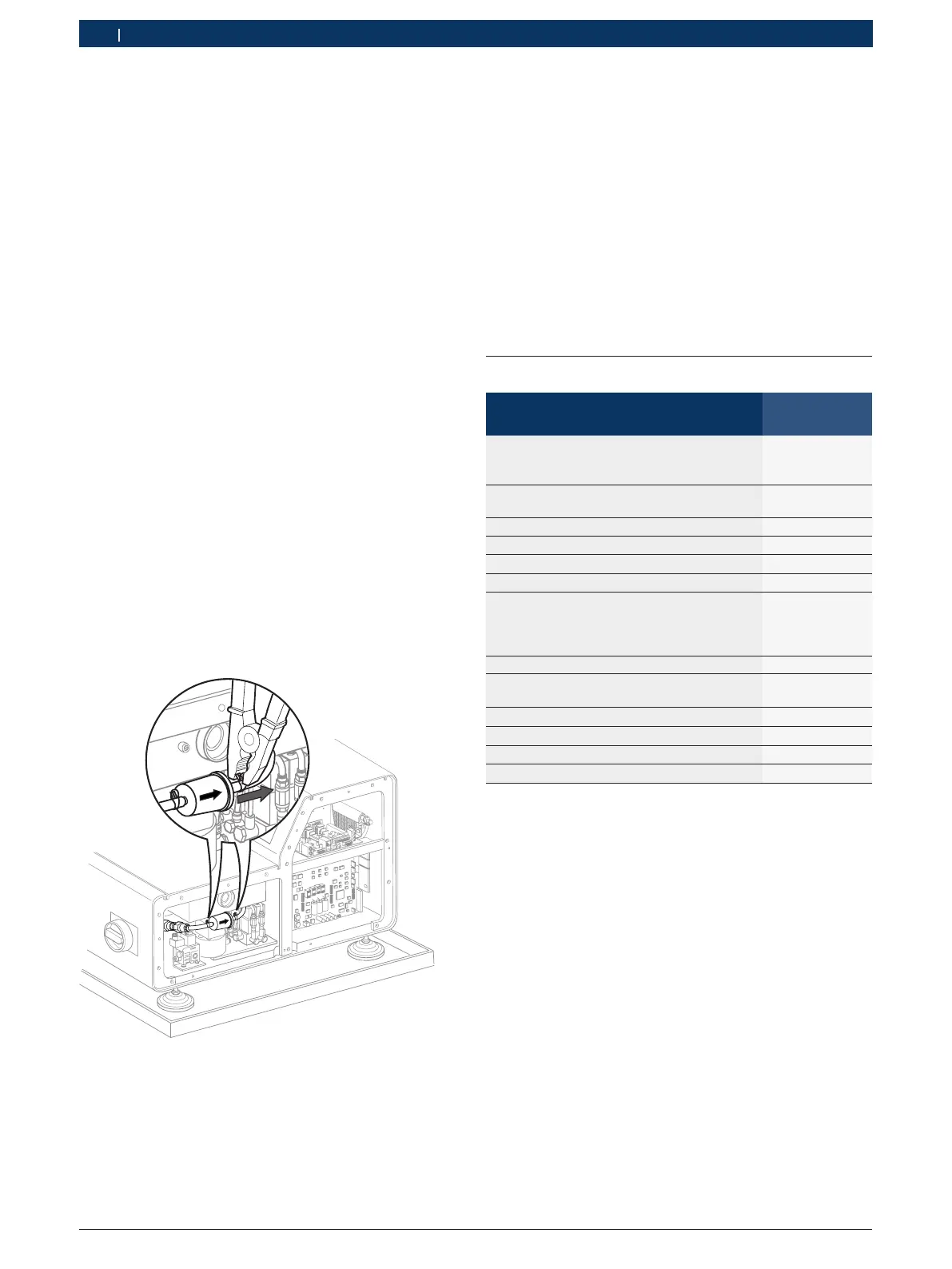

Fig. 25: Ledningsfilter, gennemstrømsmåler
6.2.8 Kontrol af tandremmen
Det er alene kundeservicen, der kan foretage kontrol af
tandremmens tilstand og af dens spænding.
Tandremmen skal udskiftes, hvis følgende beskadigelser
konstateres ved kontrollen:
R Der er mærker på tandremmen, eller remmen er ikke
komplet
R Korroderede trådindlæg i tandremmen
R Tandsiderne bærer spor efter stærkt slid
6.2.9 Udskiftning af tandremmen
Udskiftning af tandremmen må kun foretages af kunde-
service.
6.3 Reserve- og sliddele
Betegnelse Bestillings-
nummer
Tilslutningsadapter med
Reduktionsmøtrik M12
<)
og
Reduktionsmøtrik M14
<)
1 687 023 641
Reservedelssæt til tilslutningsadapter med
O-ring (2x) og støttering (2x)
1 680 210 150
Lukkeprop
<)
1 683 370 038
Indsprøjtningskammer 1 682 312 049
Spændering 17 mm
<)
1 680 499 020
Spændering 23 mm
<)
1 680 499 021
Slangeledning 1,5 m
(til tømning af prøveolietanken)
Slangeledning (indsprøjtning)
<)
Slangeledning (returløb)
<)
1 687 001 879
Pen 1 683 083 004
Adapterledningssæt til injektorkontrol
<)
(1 684 465 574 og 1 684 465 575)
1 687 010 171
Indsugningsfilter til prøveolietanken (3x)
<)
1 685 431 015
Ledningsfilter, gennemstrømsmåler
<)
1 687 434 051
Tandrem
<)
1 684 736 022
Beskyttelseskappe med montagetilbehør 1 685 510 209
<)
Sliddele
