74 | EPS 200 | Descripción del productoes

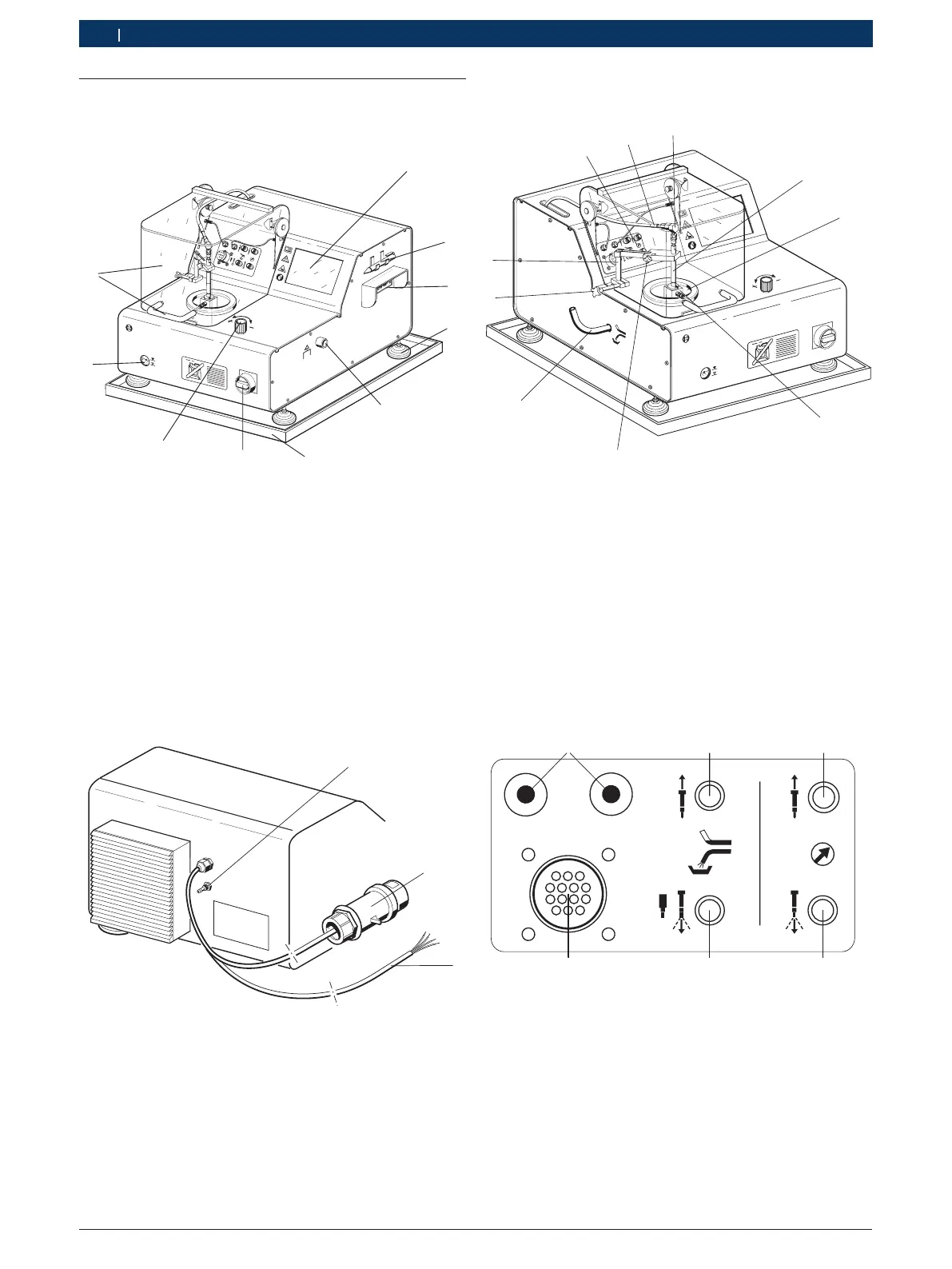

3.5 Descripción del equipo
3.5.1 Vista frontal
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Vista frontal
1 Pantalla LCD con pantalla táctil
2 Lápiz palpador
3 Conexiones para PC
4 Pie del aparato (altura regulable)
5 Empalme para aspiración externa
6 Bandeja colectora de aceite
7 Interruptor maestro (con función de retención de emergencia)
8 Regulador para aspiración interna
9 Indicador del nivel de aceite
10 Cubierta protectora con asa
3.5.2 Vista posterior
458822/1Ko
1
2
3
Fig. 2: Vista posterior
1 Empalme para aire comprimido
2 Enchufe para conexión de corriente trifásica (400 V)
3 Cable para conexión de corriente trifásica (200 V)
3.5.3 Componentes para la comprobación
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Componentes para la comprobación
1 CRI/CRIN o DHK/UI
2 Cámara del chorro
3 Cámara de inyección
4 Tornillo de apriete para fijar CRI/CRIN o DHK/UI
5 Tubo de descarga
6 Tornillo de apriete para regular la altura del soporte de pinza
7 Soporte de pinza
8 Panel de conexiones
9 Tubería de alta presión para alimentación de aceite de ensayo
10 Adaptador de conexión para CRI/CRIN y DHK/UI
3.5.4 Panel de conexiones
X20
458822-81
1
2
3
4
5
6
Fig. 4: Panel de conexiones
1 Cables de conexión para disyuntor de seguridad
2 Conexión de enjuague para CRI/CRIN (retorno)
*)
3 Conexión de comprobación para CRI/CRIN (retorno)
4 Conexión de comprobación para CRI/CRIN (inyección)
5 Conexión de enjuague y conexión de comprobación DHK/UI;
conexión de enjuague para CRI/CRIN (inyección)
*)
6 Conector hembra para CRI/CRIN
*)
La conexión de enjuague para CRI/CRIN (retorno e inyección) no
desempeña en la actualidad ninguna función. Está prevista para
eventuales ampliaciones futuras.
