操作 | EPS 200 | 327 zh
步骤：
1. 清洁DHK/UI（见第5.3节）。
2. 将喷射室安装在DHK/UI上。
i UI只能用UI连接适配器（特殊附件）连接。
3. 将DHK/UI固定在EPS200夹紧支架上
（图3，编号7）。
! 切勿将高压软管直接与组件连接！
4. 用连接适配器（图20，编号3和4）将高压软管与
DHK/UI连接。
i 连接适配器必须拧紧，拧紧扭矩25Nm至30Nm。如果连
接适配器与DHK/UI之间的连接泄漏，不得将螺纹连接拧
得的过紧。泄漏时，再次打开连接，清洁密封面并重新用
正确拧紧力矩连接适配器。
5. 将软管管道1680712308与喷射室快速联轴器
（图20，编号2）并且与冲洗接头/检测接头DHK/UI
（图20，编号1）连接。
6. 关闭保护罩。
7. 进行检测。
i DHK/UI的检测在在线帮助中得到说明。
5.4.3 CRI/CRIN 检测流程
警告 – 谨防烫伤！
软管管道和组件的高温表面会导致手部严重的烫
伤。
¶ 在取下软管管道和部件前先将其冷却。
¶ 使用防护手套。
! 检测没有受到损坏和/或严重腐蚀的部件。
! 敷设连接电缆，不接触到软管管道。
X20
5
1
2
3
459822-101
4
6

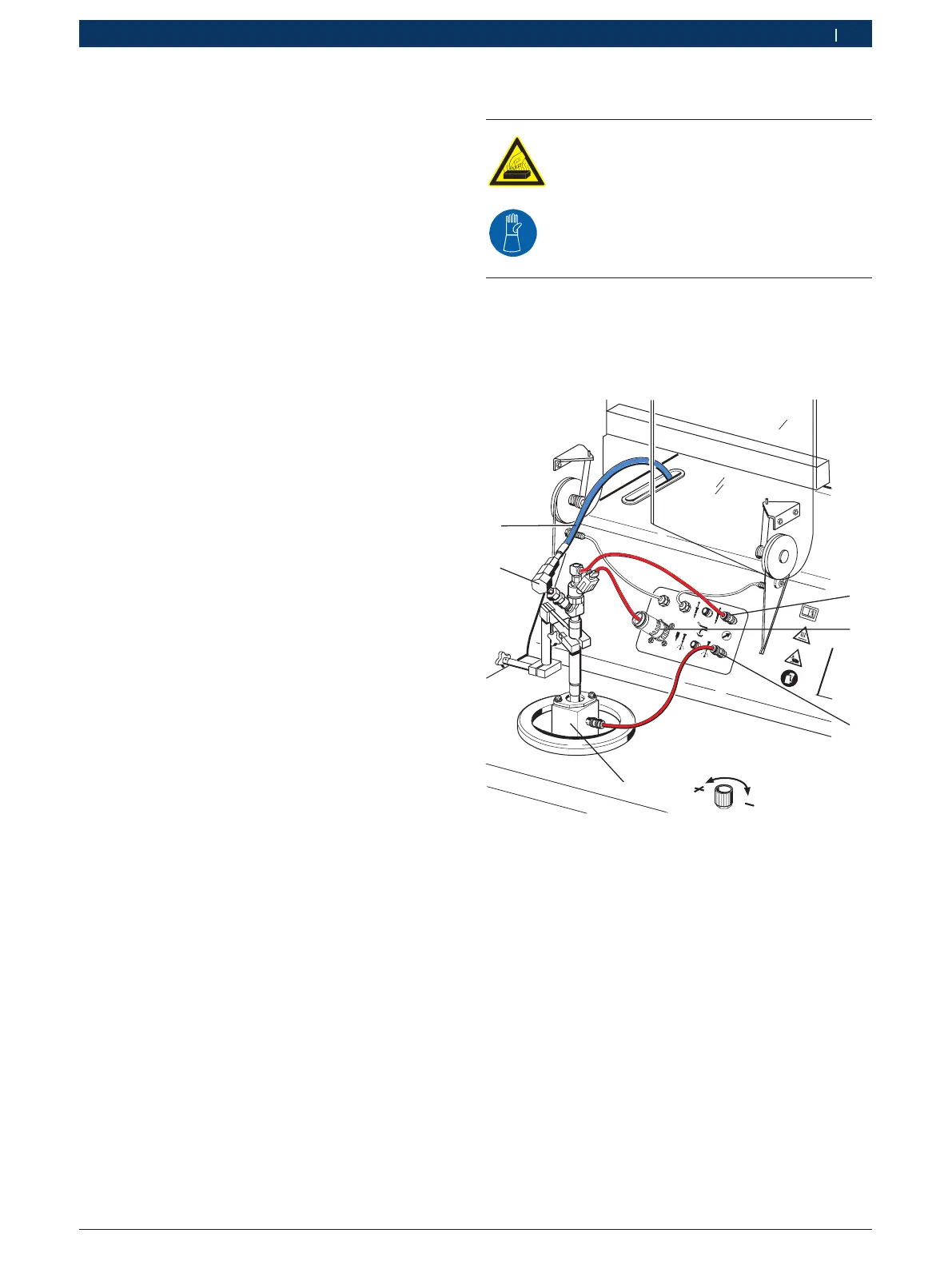

插图21: CRI/CRIN接头
1 CRI/CRIN（回流）的检测接口
2 CRI/CRIN的电子连接插座
3 CRI/CRIN（喷射）的检测接口
4 喷射室
5 连接适配器
6 高压软管
i CRIN检测和CRI非博世检测的附件包括在加装套件
1687001872内（特殊附件）。
i 有关在检测和设置CRI/CRIN时必须注意的事项可从
ESI[tronic]中CRI/CRIN的检测说明书中获取。
本检测说明书不在供货范围内。ESI[tronic]软件不
能安装在EPS200上。
