3.5.11 Adapterledningar för CRI-anslutningen
Levererade adapterledningar (1 684 465 574 och
1 684 465 575) behövs för aktivering av
CRI-magnetventilen via EPS 200. Dessa
adapterledningar används mest för Bosch-CRI.

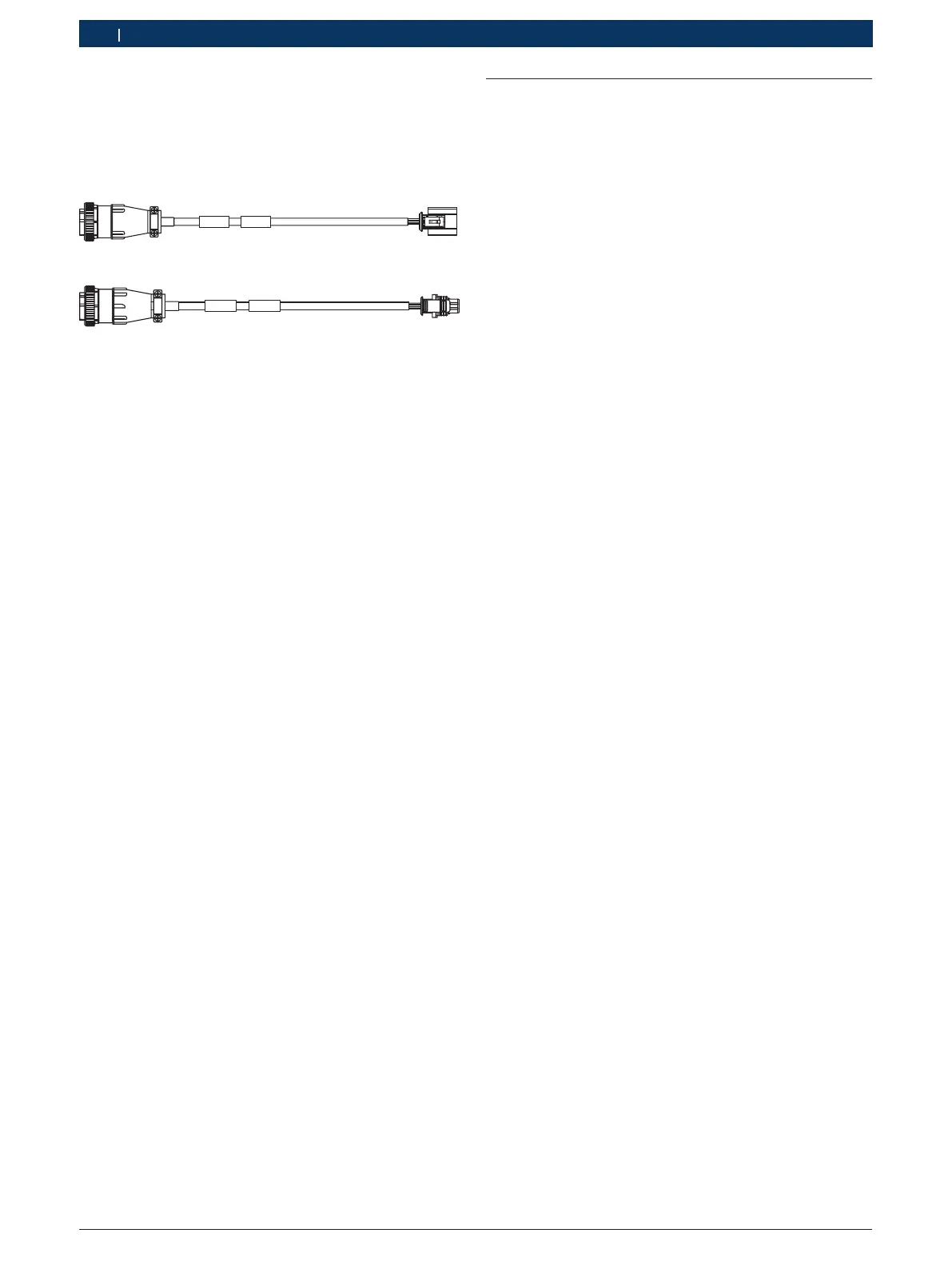

1 684 465 574
458822-73
Fig. 12: adapterledning 1 684 465 574
1 684 465 575
458822-74
Fig. 13: adapterledning 1 684 465 575
i För olika främmande CRI-fabrikat och för
Bosch-CRIN erbjuds som specialtillbehör även
andra adapterledningar.
3.5.12 Slangledning för oljeavtappning
Slangledningen för oljeavtappning (1 680 712 283) som
ingår i leveransen behövs för tömning av testoljetanken
(se kapitel Service).
3.5.13 Förslutningspropp för täthetstest
Förslutningsproppen som ingår i leveransen behövs för
det dagliga täthetstestet. Förslutningsproppen finns
med två gängor (M 12 och M 14) och skruvas upp på
respektive anslutningsadapter.
! Förslutningsproppen måste dras fast med ett
åtdragningsmoment mellan 25 Nm och 30 Nm.
3.5.14 Skyddskåpa
Testning av DHK/UI och CRI/CRIN kan endast utföras
när skyddskåpan är stängd. Om huven öppnas under
provningen, avbryts provningen omedelbart och
provningen måste startas på nytt.
3.6 Funktionsbeskrivning
EPS 200 är kompakt konstruerad. I den ingår alla
komponenter, som t.ex. en högtryckspump för alstring
av tryck, testoljetank, flödesmätare, mätkretskort,
datorkretskort och LCD-display med pekskärm som behövs
för testning av CRI/CRIN och DHK/UI. För alstring av det
tryck som krävs för testning används en högtryckspump
och en högtrycksskena. Högtryckspumpen matar
testoljan och högtrycksskenan reglerar med en
tryckventil trycket som behövs för testning. DHK/UI
och CRI/CRIN ansluts via en högtrycksledning och en
anslutningsadapter. CRI/CRIN aktiveras dessutom av en
elektrisk adapterledning.
Testning av CRI/CRIN och DHK/UI kan endast utföras
när skyddskåpan är stängd. Om kåpan öppnas avbryter
skyddskåpans säkerhetsbrytare genast testningen och
sänker testoljetrycket till <80 MPa.
Testoljetanken med två kamrar har en volym på ca
7 liter. I första kammaren samlas grov förorening
upp. I andra kammaren får testoljan korrekt
testtemperatur. Med EPS 200-systemprogrammet kan
på DHK/UI de viktigaste funktionerna kontrolleras
som t.ex. öppningstryck 1 och 2, skorrprovning,
kombinationstäthet, sätestäthet och spridarbild.
Då spridarkammaren är upplyst, kan spridarbilden
i DHK/UI bedömas. Vid kontroll av spridarbilden hos
DHK/UI används en luftregulator för intern utsugning
(fig.1, p. 8) för undvikande av att testoljedimma
avgår. Med CRI/CRIN utförs ett läckagetest och vid
fullast och tomgång kan insprutningsmängden och
returflödesmängden mätas.
