Bosch EPS 200 - 移除运输锁

1 689 989 000 2013-05-02| Robert Bosch GmbH
首次开机调试 | EPS 200 | 323 zh
7. 将保护罩推入EPS200的保护罩支架（插图17），同时
通过保护罩的弹簧卡子（插图17，编号1）推动蝶形弹
簧的轴颈。
EPS
200
1
BOSCH
X20
458824-15_K
o
1
2
1
3
3

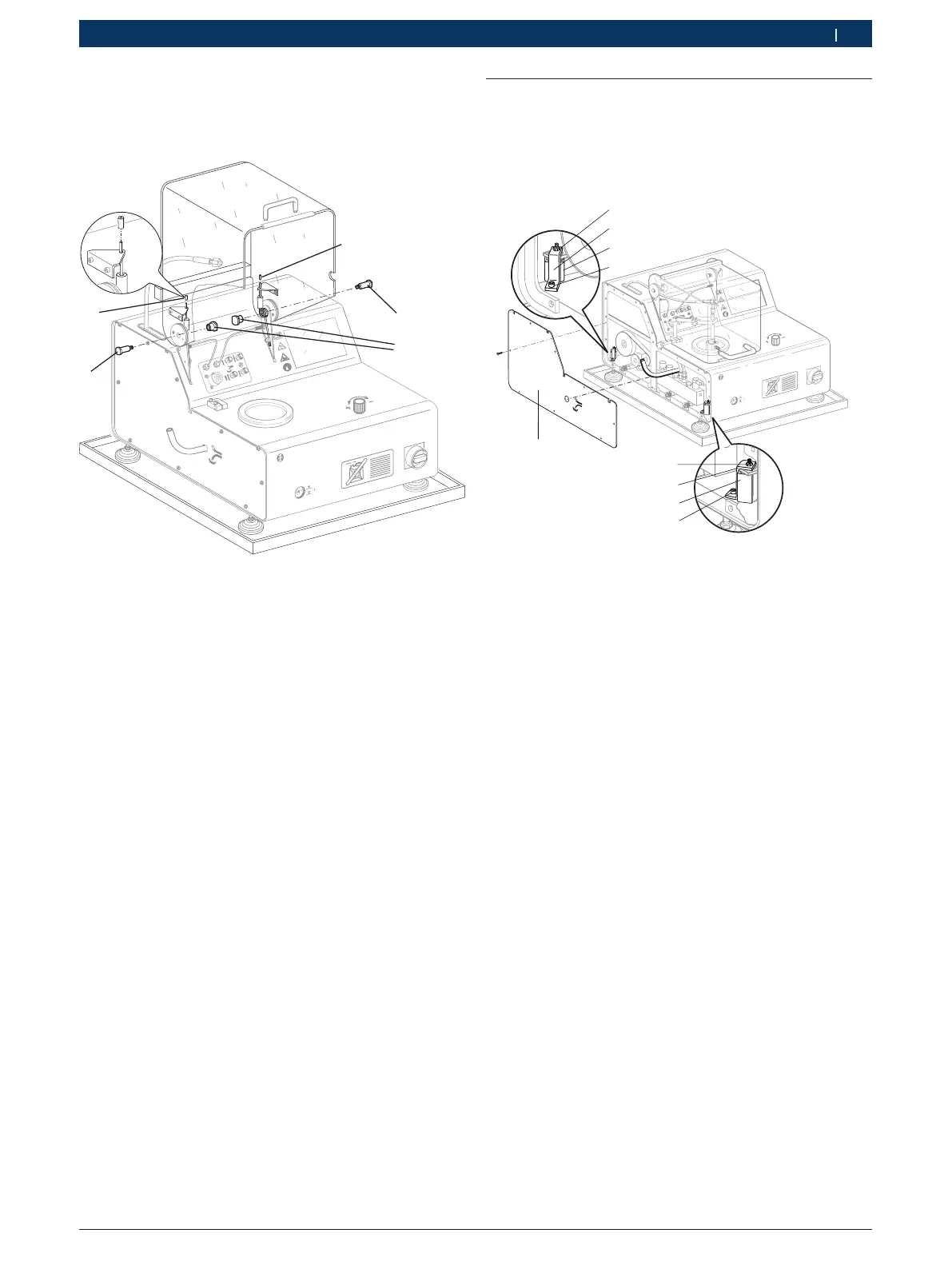

插图18: 固定保护罩
1 螺栓
2 弹簧式螺栓
3 套管
8. 将两个螺栓（插图18，编号1）按压穿过保护罩、保护罩
支架和蝶形弹簧。
9. 将弹簧式螺栓（插图18，编号2）拧到螺栓上并拧紧。
拧紧扭矩=6Nm。
10. 通过内六角螺栓将弹簧卡子（插图16，编号3）拧紧到
保护罩支架（插图16，编号6）上。
11. 将套管穿过蝶形弹簧的轴颈末端（插图18，编号3）。
12. 通过保护罩的后孔引入高压管。
13. 关闭保护罩。
"保护罩安装完成。
4.3 移除运输锁
在EPS200安装到工作台上后，必须移除驱动单元的运输。
! 在设备打开前EPS200必须始终关闭，电源插头必须从
三相电网拔掉。
EPS 200
1
BOSCH
X20
458822-12Ko
1
1
2
3
4
2
5
6
3
4
插图19: 移除运输锁
1 六角螺母
2 运输锁
3 运输锁
4 紧固螺栓
5 壳体盖板
6 紧固螺栓
1. 拧下左侧壳体盖板上的紧固螺栓（8x）
（图19；编号6）。
2. 取下壳体盖板（图19，编号5）。
3. 移除运输锁上的六角螺母（2x）（图19，编号1）。
4. 移除运输锁上的紧固螺栓（2x）（图19，编号4）。
5. 移除运输锁（2x）（图19，编号2和3）。
6. 重新放上壳体盖板并且拧紧。
i 为了再次运输妥善保存运输锁和螺栓。只能用运输锁运输
EPS200。
