Bosch EPS 200 - Cri 连接用的适配缆线; 排油软管管道; 密封测试堵头; 保护罩

1 689 989 000 2013-05-02| Robert Bosch GmbH
320 | EPS 200 | 产品说明zh
3.5.11 CRI 连接用的适配缆线
在供货范围内附带的适配缆线（1684465574和
1684465575）用于通过EPS200能够控制CRI电磁阀。
本适配缆线主要应用于Bosch-CRI上。

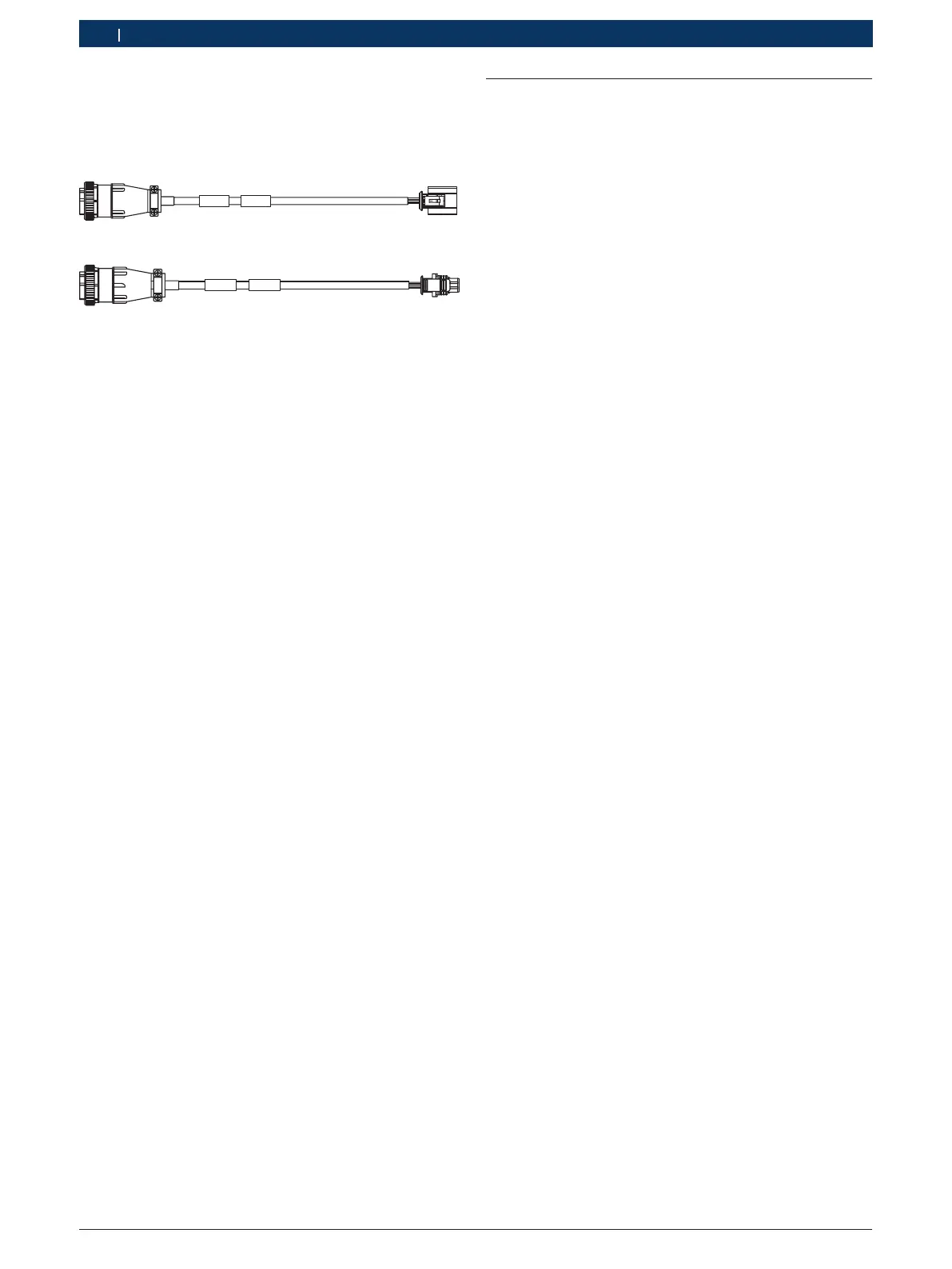

1 684 465 574
458822-73
插图12: 适配缆线1684465574
1 684 465 575
458822-74
插图13: 适配缆线1684465575
i 为其他CRI制造厂商和Bosch-CRIN，作为特殊附件还提
供其他适配缆线。
3.5.12 排油软管管道
在供货范围内附带的排油软管管道（1680712283）用来排
空检测油箱（见保养一章）。
3.5.13 密封测试堵头
在供货范围内附带的堵头用于进行日常密封测试。堵头有两
个螺纹（M12和M14）用螺栓紧固在各个连接适配器上。
! 堵头必须拧紧，拧紧扭矩25Nm至30Nm。
3.5.14 保护罩
所有的DHK/UI和CRI/CRIN检测只能在保护罩关闭时进
行。如果在检测过程中打开保护罩，检测立刻中断，必须重
启检测。
3.6 功能说明
EPS200作为紧凑型仪器安装。包括所有的组分，例如：产
生压力的高压泵、检测油箱、流量计、测量电路板、计算机
电路板以及带触摸屏的LCD显示器，用于检测CRI/CRIN
和DHK/UI。为了增加检测所需要的压力，使用高压泵和高
压轨。高压泵输送检测油，带调压阀的高压轨调节检测所需
压力。DHK/UI和CRI/CRIN通过高压软管和连接适配器连
接。CRI/CRIN还将通过电气适配缆线来控制。
CRI/CRIN和DHK/UI检测只能在保护罩关闭时进行。如果保
护罩打开，保护罩的安全电路立即中断检测过程，使检测油
压<80MPa降低。
所安装的双腔检测油箱容量约7L。第一腔收集粗度杂质。
第二腔使检测油达到正确的试验温度。通过EPS200系统软
件检测DHK/UI主要功能，如开启压力1和2、颤振检测、
总成气密性、配合面气密性以及喷射形状。通过喷油室内照
明，可评估DHK/UI的喷射形状。在检查DHK/UI的喷射形
状时，通过内置抽吸装置（图1，编号8）抽吸调节器，负
责检测油蒸气尽可能不向外流出。在使用CRI/CRIN时，进
行漏油测试。全负荷和怠速时，可测量喷油量和回流量。
