Bosch EPS 200 - Descrizione Dellapparecchio; Vista Anteriore; Vista Posteriore; Componenti Per la Prova

1 689 989 000 2013-05-02| Robert Bosch GmbH
96 | EPS 200 | Descrizione del prodottoit

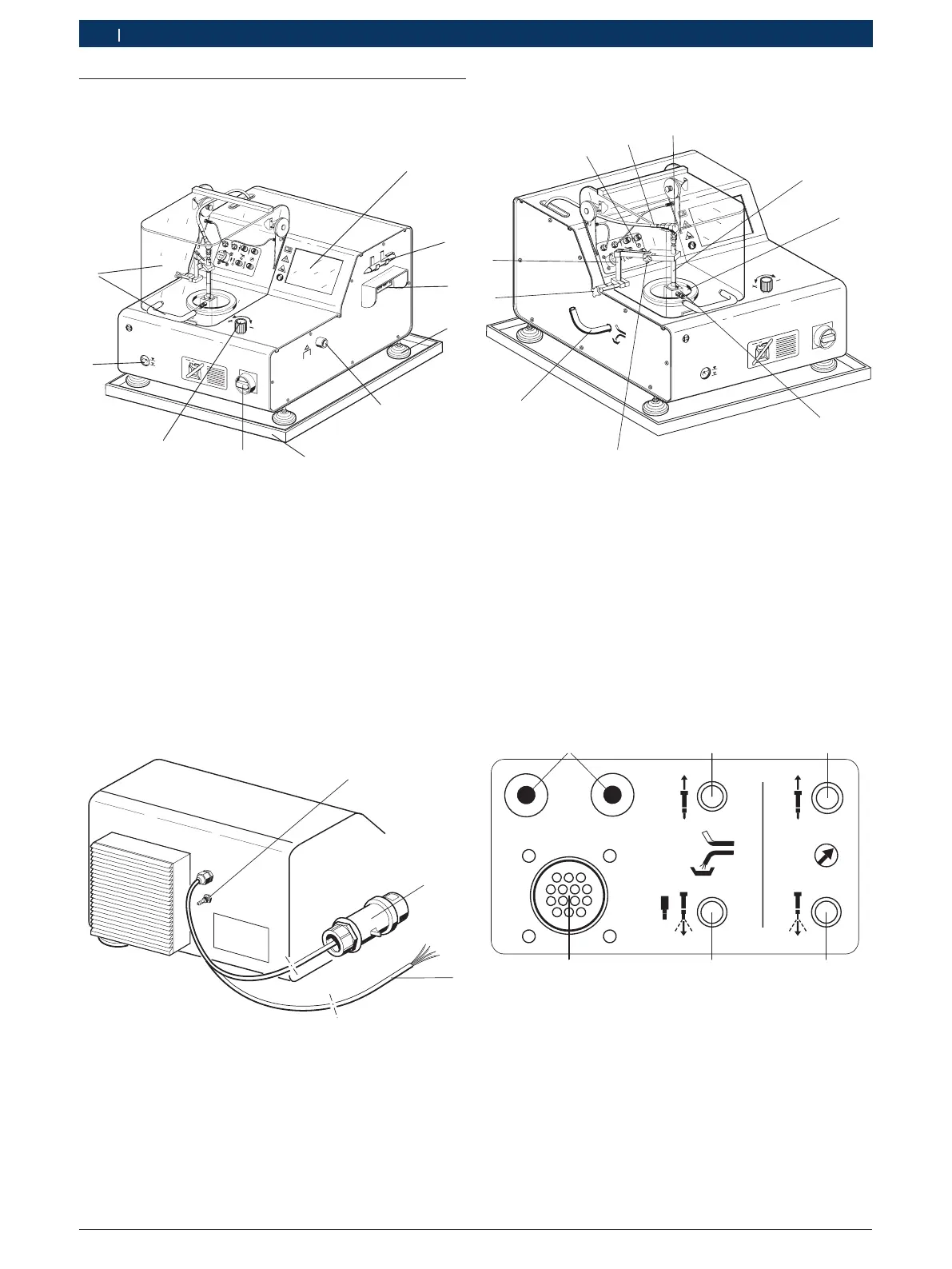

3.5 Descrizione dell’apparecchio
3.5.1 Vista anteriore
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Vista anteriore
1 Display LCD con schermo tattile
2 Stilo
3 Connettori per PC
4 Piedino dell’apparecchio (regolabile in altezza)
5 Raccordo per aspirazione esterna
6 Vasca di raccolta dell’olio
7 Interruttore principale (con funzione di arresto di emergenza)
8 Regolatore di aspirazione per aspirazione interna
9 Indicatore livello di riempimento olio
10 Calotta di protezione con maniglia
3.5.2 Vista posteriore
458822/1Ko
1
2
3
Fig. 2: Vista posteriore
1 Raccordo per aria compressa
2 Connettore per corrente trifase (400 V)
3 Cavo di collegamento elettrico per corrente trifase (200 V)
3.5.3 Componenti per la prova
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Componenti per la prova
1 CRI/CRIN o DHK/UI
2 Camera del getto
3 Camera d’iniezione
4 Vite di serraggio per il fissaggio di CRI/CRIN o DHK/UI
5 Scarico di lavaggio
6 Vite di serraggio per regolazione in altezza supporto di serraggio
7 Supporto di serraggio
8 Pannello dei collegamenti
9 Tubazione di collegamento alta pressione per adduzione olio
di prova
10 Adattatore di collegamento per CRI/CRIN e DHK/UI
3.5.4 Pannello dei collegamenti
X20
458822-81
1
2
3
4
5
6
Fig. 4: Pannello dei collegamenti
1 Cavi di collegamento per interruttore di sicurezza
2 Raccordo di lavaggio per CRI/CRIN (ritorno)
*)
3 Raccordo di prova per CRI/CRIN (ritorno)
4 Raccordo di prova per CRI/CRIN (iniezione)
5 Raccordo di lavaggio e raccordo di prova DHK/UI;
Raccordo di lavaggio per CRI/CRIN (iniezione)
*)
6 Presa di collegamento elettrico per CRI/CRIN
*)
Il raccordo di lavaggio per CRI/CRIN (ritorno ed iniezione)
attualmente non è funzionante. Esso è predisposto per eventuali
ampliamenti futuri.
