266 | EPS 200 | Konserwacjapl
6.2.7 Wymiana filtra przewodu przepływomierza
! Przed wymianą filtra przewodu należy wyłączyć
urządzenie EPS 200 i odłączyć je od sieci prądu
trójfazowego.
! Zanieczyszczony filtr przewodu może powodować
zafałszowania wyników testów.
! Filtr przewodu zawiera substancje niebezpieczne
dla wód i zawierające olej. Należy go usunąć zgodnie
zobowiązującymi przepisami.
Sposób postępowania:
1. Wyłączyć urządzenie EPS 200.
2. Odłączyć urządzenie EPS 200 od sieci prądu trójfa-
zowego.
3. Odkręcić śruby mocujące (8x) prawej pokrywy
obudowy.
4. Zdjąć pokrywę obudowy.
5. Przesunąć opaski węży przy filtrze przewodu szczyp-
cami przez króćce na węże (Rys. 25).
6. Zdjąć węże z filtra przewodu.
7. Nasunąć węże na nowy filtr przewodu, uważać na
kierunek przepływu przez filtr przewodu.
8. Nasunąć opaski węży szczypcami na króćce wężowe
filtra przewodu.
9. Ponownie założyć i przykręcić blachy boczne.
4588
22-75

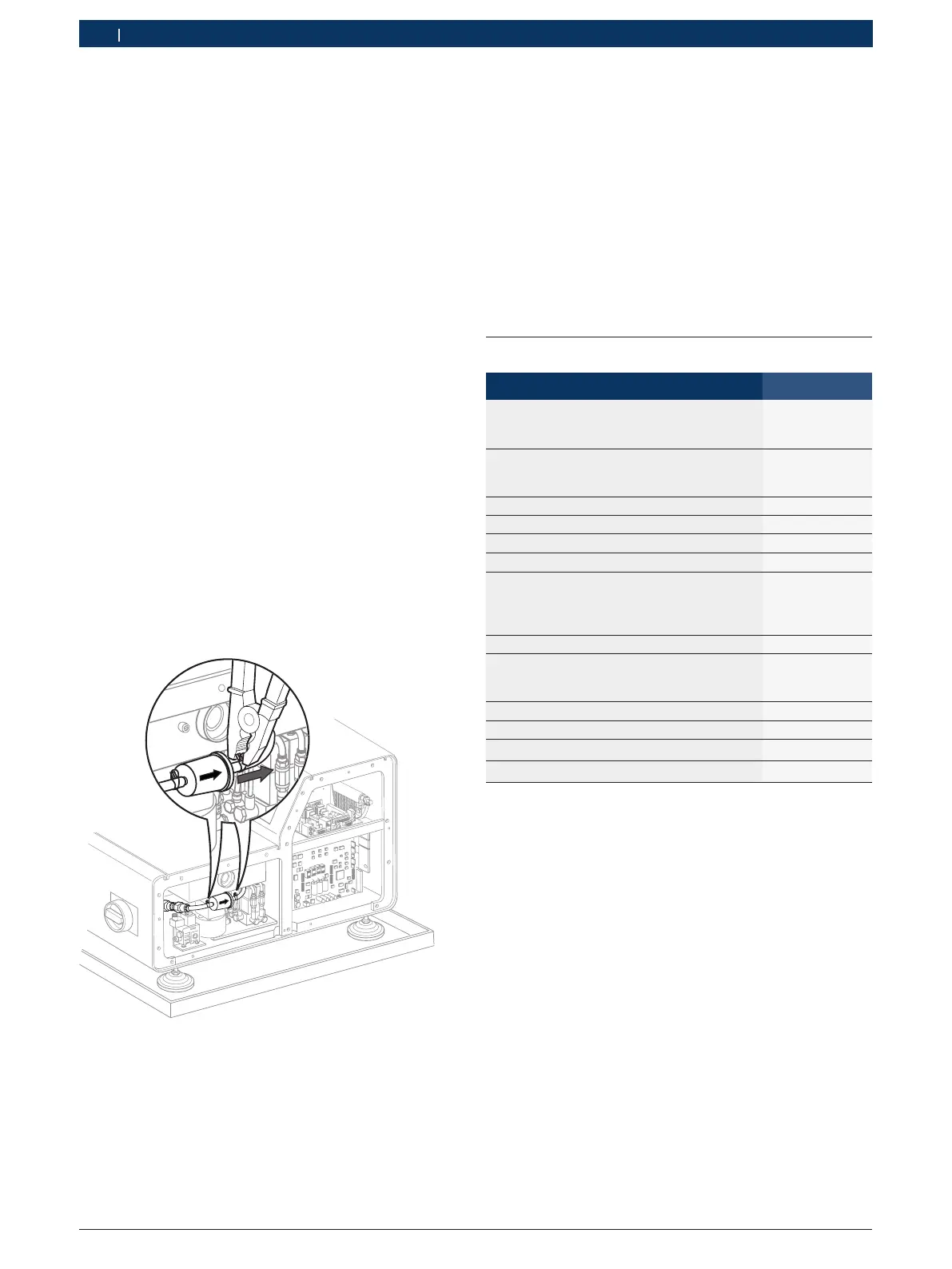

Rys. 25: Filtr przewodu przepływomierza
6.2.8 Kontrola paska zębatego
Kontrolę stanu i naprężenia paska zębatego może prze-
prowadzać wyłącznie serwis.
Pasek zębaty należy wymieniać, jeżeli podczas kontroli
zostaną stwierdzone następujące uszkodzenia:
R pęknięty albo niekompletny pasek zębaty
R skorodowane wkładki druciane w pasku zębatym
R silnie zużyte boki zębów
6.2.9 Wymiana paska zębatego
Wymianę paska zębatego może przeprowadzać wyłącz-
nie serwis.
6.3 Części zamienne i eksploatacyjne
Nazwa Nr katalogowy
Adapter przyłączeniowy z
nakrętką redukcyjną M12
<)
i
nakrętką redukcyjną M14
<)
1 687 023 641
Zestaw części zamiennych dla adaptera
przyłączeniowego
oring (2x) i pierścień oporowy (2x)
1 680 210 150
Zatyczka
<)
1 683 370 038
Komora wtryskowa 1 682 312 049
Pierścień mocujący 17 mm
<)
1 680 499 020
Pierścień mocujący 23 mm
<)
1 680 499 021
Wąż 1,5 m
(do opróżniania zbiornika oleju testowego)
Wąż (wtrysk)
<)
Wąż (powrót)
<)
1 687 001 879
Rysik 1 683 083 004
Zestaw przewodów przejściowych do
testowania wtryskiwaczy
<)
(1 684 465 574 i 1 684 465 575)
1 687 010 171
Filtr ssący zbiornika oleju testowego (3x)
<)
1 685 431 015
Filtr przewodu przepływomierza
<)
1 687 434 051
Pasek zębaty
<)
1 684 736 022
Kołpak ochronny z akcesoriami montażowymi 1 685 510 209
<)
Części eksploatacyjne
