124 | EPS 200 | Första driftstartsv
4.2 Montering av skyddshuv
1. Ta upp skyddshuven och monteringssatsen ur för-
packningen.
Monteringssatsen innehåller följande delar:
R Tappar (2 st)
R Fjäderskruv (2 st)
R Vridfjäder vänster
R Vridfjäder höger
R Fjäderhållare (2 st)
R Insexskruv M6 x 12 (2 st)
R Hylsa (2 st)
R Skyddshölje (2 st)
R Fjäderring A6 (2 st)
R Vikt
R Fjäderring A5 (3 st)
R Planbricka A5 (3 st)
R Insexskruv M5 x 16 (3 st)
R Plastbricka A5 (3 st)
2. Lägg skyddshuven på sidan på en ren arbetsbänk.
5
2
1
3
4
458822-114_Pal

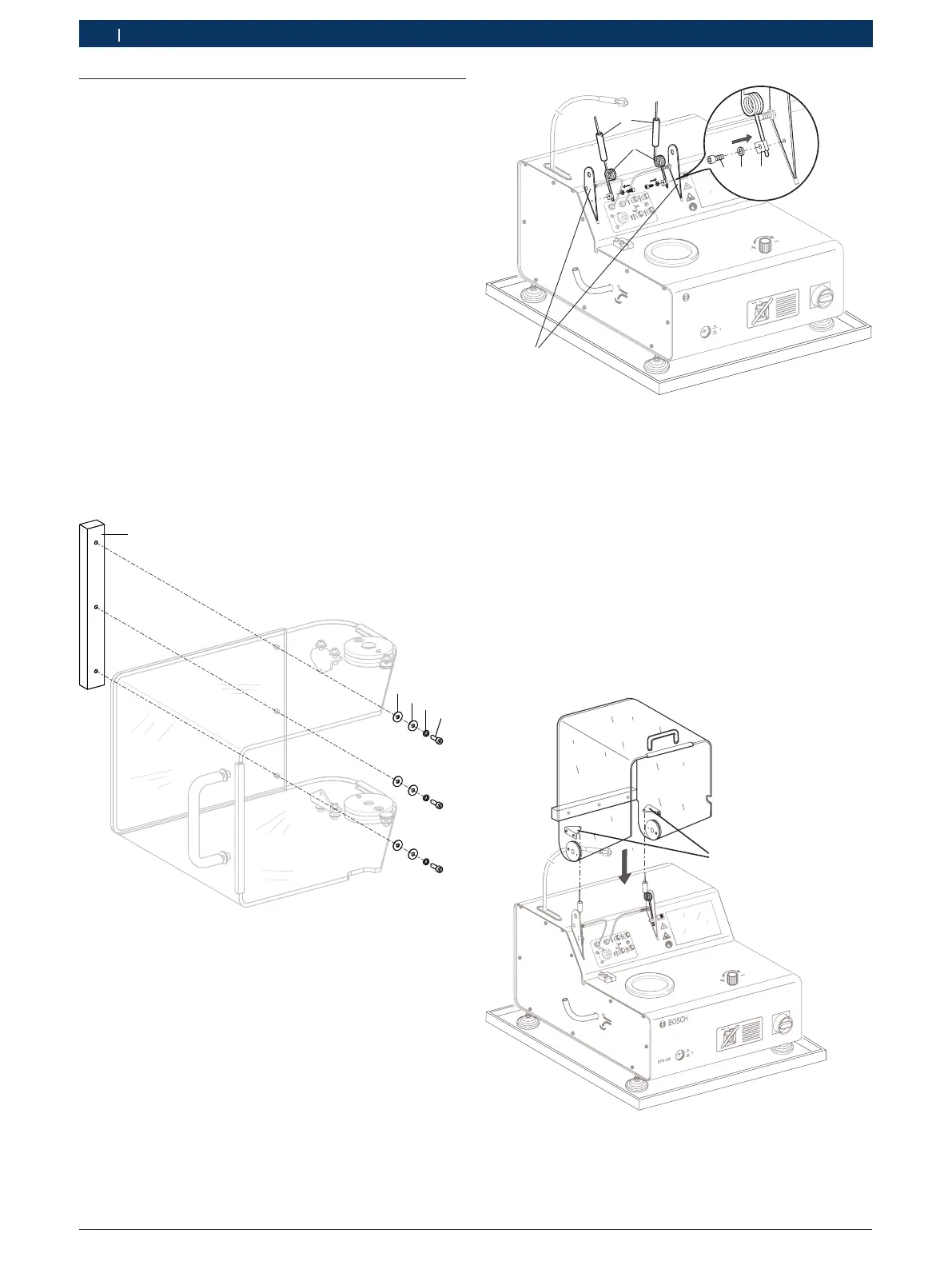

Fig. 15: Montera vikten
1 Vikt
2 Plastbricka A5
3 Planbricka A5
4 Fjäderring A5
5 Insexskruv M5 x 16
3. Fäst vikten på skyddshuven (Fig. 15, Pos. 1). Åtdrag-
ningsmoment = 1 Nm.
 Vikt fastsatt på skyddshuven.
EPS 200
1
BOSCH
X20
458824-75_K
o
1
6
2
5
4
3
Fig. 16: Montering av fjäderhållare
1 Vridfjäder
2 Hylsor
3 Fjäderhållare
4 Fjäderringar A6
5 Insexskruvar M6 x 12
6 Hållare för skyddshuv
4. Fäst båda fjäderhållarna (Fig. 16, Pos. 6) på skydds-
huvshållarna (Fig. 16, Pos. 3) för EPS 200. Dra inte
åt insexskruvarna.
5. Stick in vänster och höger vridfjäder (Fig. 16, Pos. 1)
i rätt läge i vänster och höger fjäderhållare.
6. Skjut de båda hylsorna (Fig. 16, Pos. 2) på
vridfjäderns vänstra och högra fjäderarm.
458824-35_K
o
1
Fig. 17: Sätt ner skyddshuven
1 Fjäderhållare
