5.4.2 Svolgimento della prova DHK/UI
Avvertenza - pericolo di ustioni!
Le superfici bollenti sui tubi flessibili e sui
componenti possono provocare gravi ustioni
alle mani.
¶ Far raffreddare i tubi flessibili e i compo-
nenti prima di rimuoverli.
¶ Indossare guanti protettivi.
! Non sottoporre a prova componenti danneggiati e/o
fortemente corrosi.
X20
4
2
459822-91
1

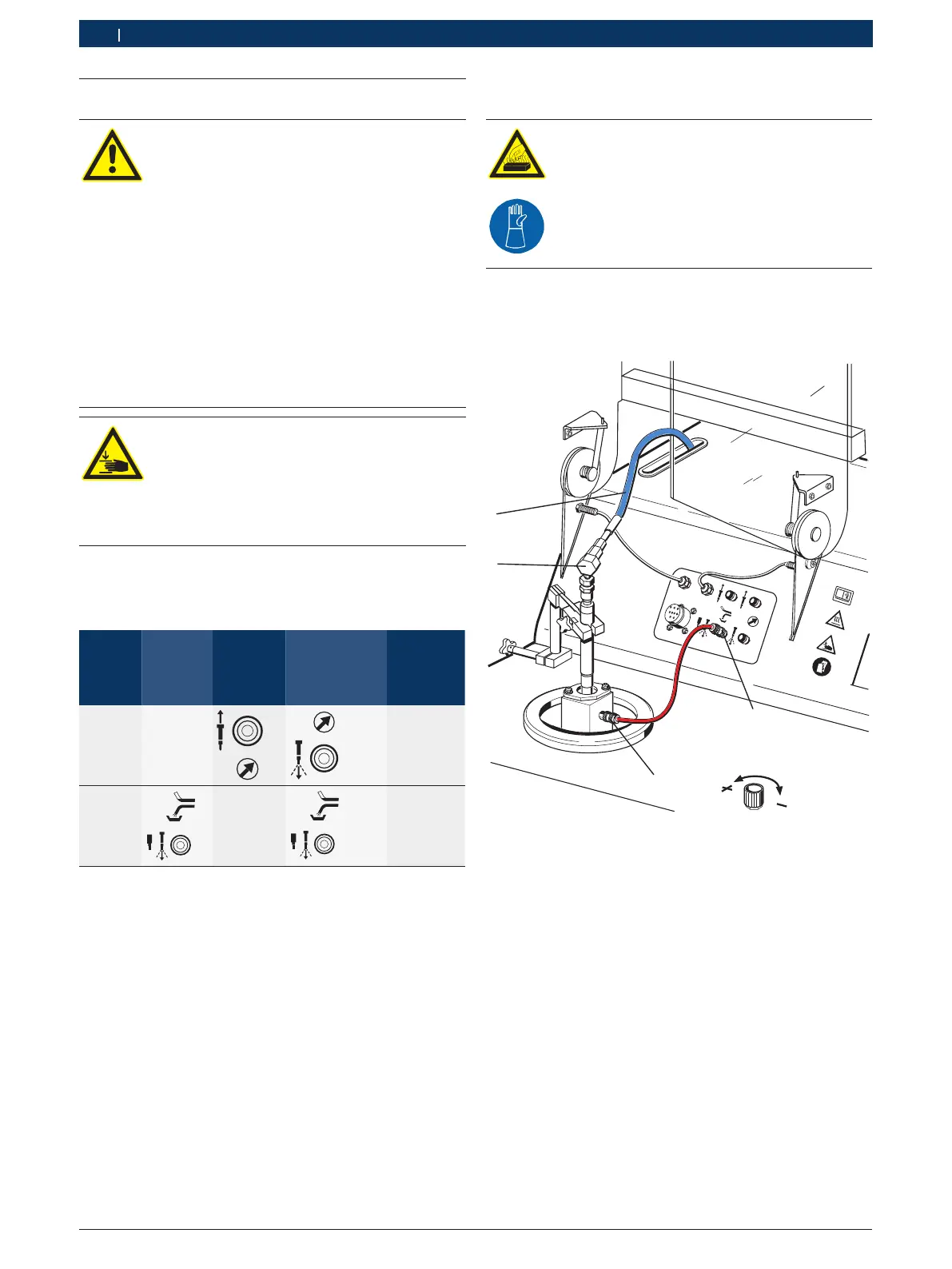

Fig. 20: Collegamento DHK/UI
1 Raccordo di lavaggio e raccordo di prova DHK/UI
2 Giunto rapido camera d’iniezione
3 Adattatore di collegamento
4 Tubo flessibile per alta pressione
i Per i requisiti richiesti per il controllo e la
regolazione di DHK/UI, consultare le istruzioni di
prova per DHK/UI in ESI[tronic]. Tali istruzioni di
prova non fanno parte della fornitura. Il software
ESI[tronic] non può essere installato sull’EPS 200.
5.4 Funzionamento
Avvertenza - pericolo di lesioni!
In caso di collegamento non corretto
dell’equipaggiamento di prova o dei compo-
nenti, durante la prova si può verificare la
fuoriuscita di olio di prova ad alta pressione
oppure lo scoppio di singoli componenti.
Ne possono conseguire lesioni a persone o
danni materiali.
¶
Prima dell’accensione verificare pertanto
il corretto collegamento di tutti i tubi
flessibili sull’EPS 200 e sul componente
da sottoporre a prova.
¶ Sostituire eventuali tubi flessibili difetto-
si o non a tenuta.
Avvertenza - pericolo di lesioni alle mani!
La caduta incontrollata della calotta di pro-
tezione può provocare lo schiacciamento o
lesioni di altro tipo alle dita.
¶
Chiudere la calotta di protezione sempre
afferrandola dall’apposita maniglia.
5.4.1 Simboli e panoramica dei collegamenti per prove
CRI/CRIN e DHK/UI
Compo-
nente
Raccordo
di
lavaggio
Raccordo
di prova
(ritorno)
Raccordo
di prova
(iniezione)
Cavo di
collega-
mento elet-
trico X20
CRI/
CRIN
Non
necessa-
rio
Sì
DHK/UI Non
necessa-
rio
Non
necessario
