3.5.9 Tilkoblingsadapter for CRI/CRIN og DHK/UI
Reduksjonsmutrene (M12 x 1,5 og M 14 x 1,5) og til-
koblingsadapteren (Fig.9, Pos. 1) som følger med leve-
ransen, trenger man til høytrykkstilkobling for CRI/CRIN
og DHK/UI med tilkoblingsgjenger M 12 x 1,5 eller M 14
x 1,5. Tilkoblingsadapteren med reduksjonsmutter
kobles til mellom CRI/CRIN eller DHK/UI og høytrykks-
ledningen.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm
Fig. 9: Tilkoblingsadapter
1 tilkoblingsadapter
! Høytrykksledningen må alltid kobles til komponenten
med tilkoblingsadapteren. Høytrykksledningen må
aldri kobles direkte til CRI/CRIN eller DHK/UI. Tilkob-
lingsadapteren må holdes ren.
i Hvis tilkoblingsadapteren er utett, må begge O-ringe-
ne og støtteringene i tilkoblingsadapteren byttes ut
(reservedelssett 1 680 210 150).
3.5.10 Slangeledninger
! Når slangeledningene legges ned, f. eks. på arbeids-
flaten, må man sørge for at det er rent der. Før slan-
geledningene kobles til testemnet, må man kontrol-
lere om tilkoblingene på slangeledningene er rene.
Den slangeledningen 1 680 712 308 som følger med
ileveransen, benyttes til å lede den prøveoljen som ble
sprøytet inn av CRI eller DHK/UI ut av innsprøytings-
kammeret (Fig. 7, Pos. 5) og over til EPS 200.
458822-71_Pal
1 680 712 308

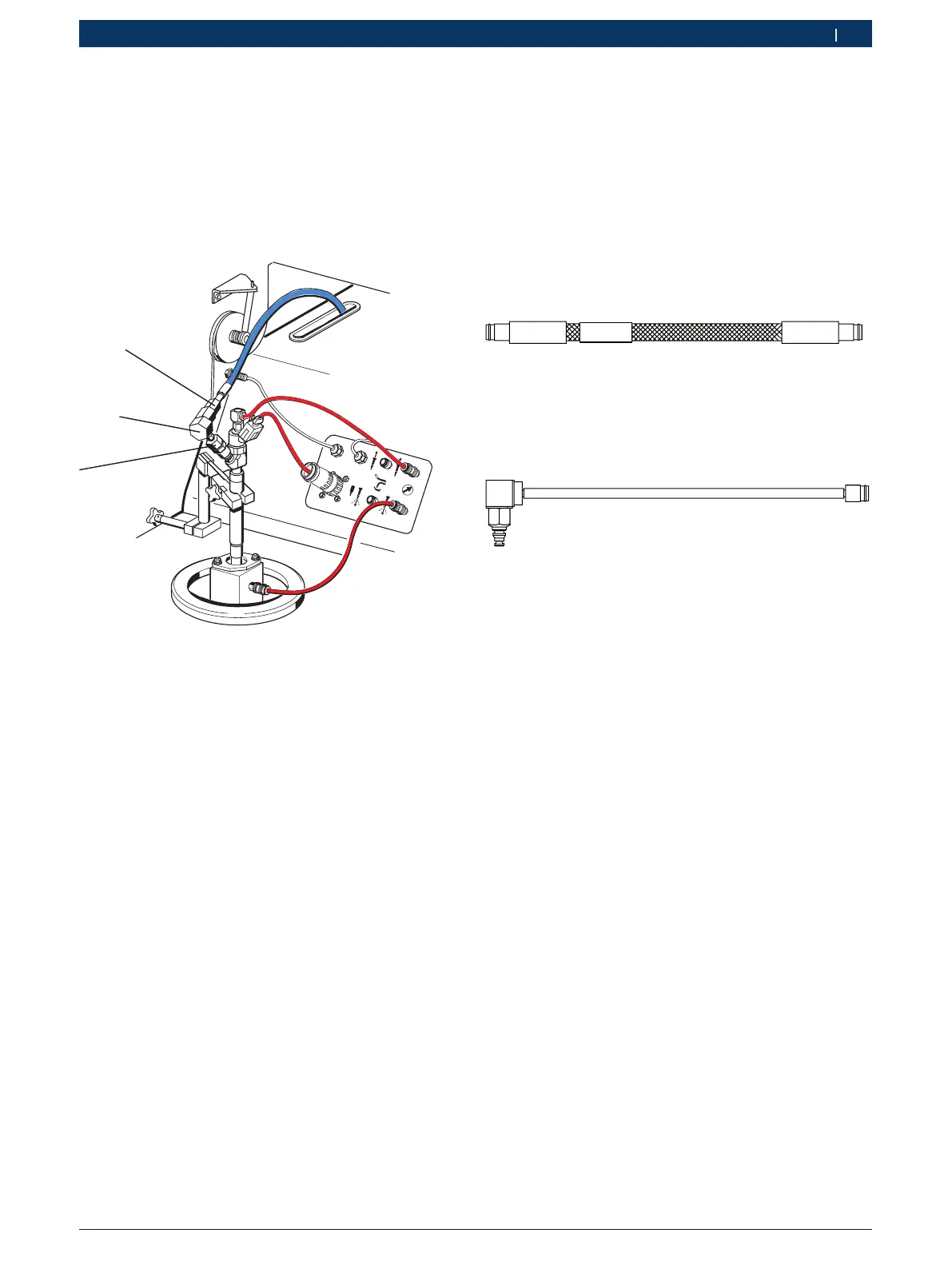

Fig. 10: Slangeledning 1 680 712 308
Den slangeledningen 1 680 712 287 som følger med i
leveransen, benyttes for å muliggjøre prøveoljeretur fra
CRI til EPS 200.
1 680 712 287
458822-72
Fig. 11: Slangeledning 1 680 712 287
i På injektorer med sikringsklemmer festes slangeled-
ning 1 680 712 287 i tillegg med sikringsklemmer.
