1 689 989 000 2013-05-02| Robert Bosch GmbH
Betjening | EPS 200 | 239 no
Fremgangsmåte:
1. Rengjør DHK/UI (se Kap. 5.3).
2. Monter innsprøytingskammeret på DHK/UI.
i UI kan kun kobles til med UI-tilkoblingsadapter
(ekstrautstyr).
3. Fest DHK/UI på klemholder (Fig. 3, Pos. 7) på
EPS 200.
! Koble aldri høytrykksledningen direkte til kompo-
nenten!
4. Koble til høytrykksledningen med tilkoblingsadapter
(Fig. 20, Pos. 3 og 4) på DHK/UI.
i Tilkoblingsadapteren må trekkes til med et tiltrek-
kingsmoment på 25 Nm til 30 Nm. Hvis forbindelsen
mellom tilkoblingsadapter og DHK/UI er utett, må
ikke skrueforbindelsen trekkes til ytterligere. Ved
utetthet må forbindelsen åpnes igjen, tetningsflaten
rengjøres og tilkoblingsadapteren på nytt kobles til
med korrekt tiltrekningsmoment.
5. Koble slangeledning 1 680 712 308 til på hurtigkob-
ling innsprøytingskammer (Fig. 20, Pos. 2) og på
skylletilkobling/testkobling DHK/UI (Fig. 20, Pos. 1).
6. Lukk beskyttelsesdekslet.
7. Gjennomfør kontrollen.
i Testing av DHK/UI er beskrevet i onlinehjelpen.
5.4.3 CRI/CRIN-testprosedyre
Advarsel – fare for forbrenning!
Varme overflater på slangeledningene og
komponentene kan føre til alvorlige forbren-
ninger på hendene.
¶ La slangeledninger og komponenter avkjø-
les før de fjernes.
¶ Bruk vernehansker.
! Ikke kontroller skadde og/eller sterkt korroderte
komponenter.
! Legg elektrisk tilkoblingsledning slik at den ikke
berører slangeledningene.
X20
5
1
2
3
459822-101
4
6

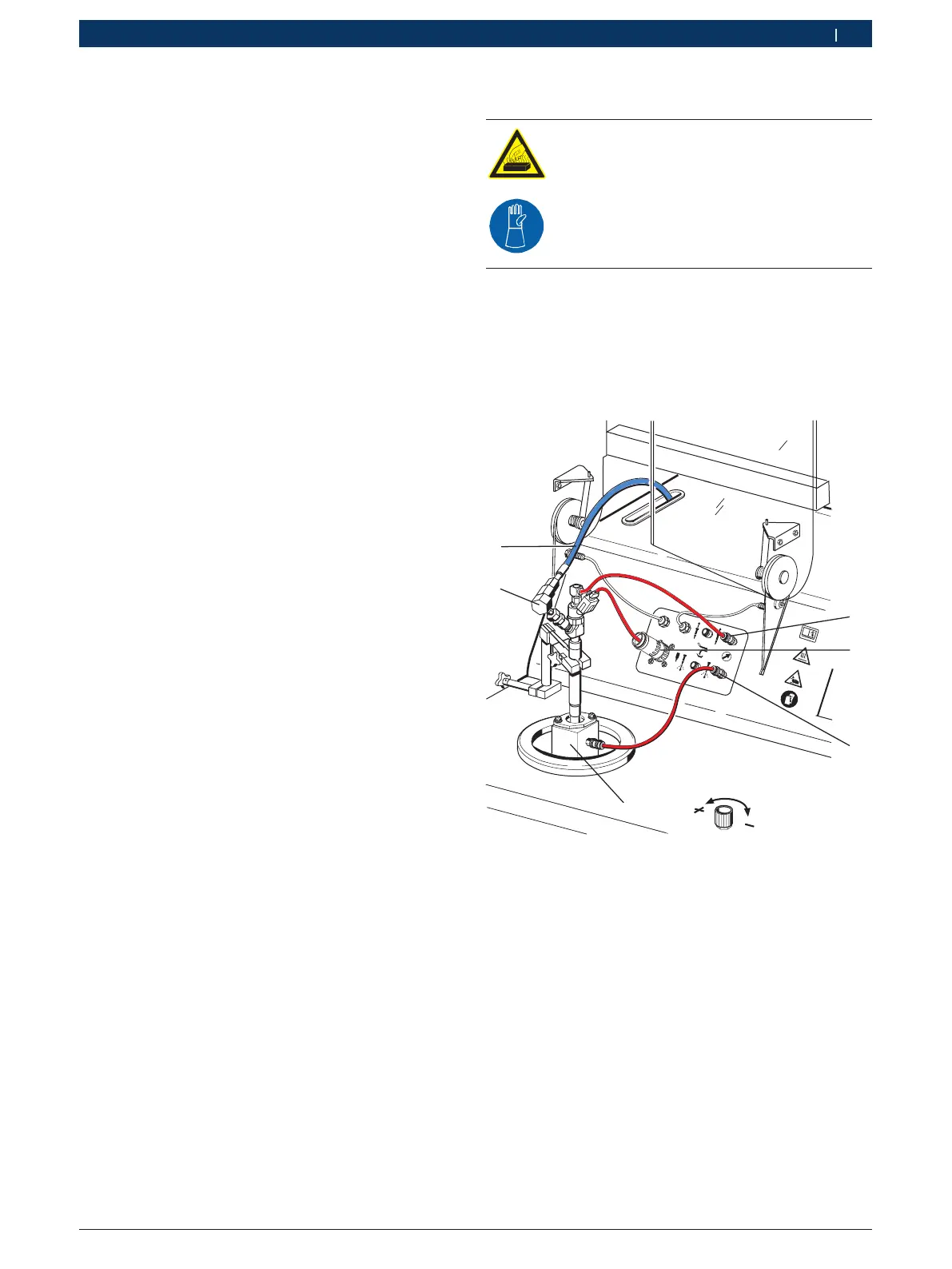

Fig. 21: Tilkobling CRI/CRIN
1 Testkobling CRI/CRIN (retur)
2 Elektrisk kontakt CRI/CRIN
3 Testkobling CRI/CRIN (innsprøyting)
4 Innsprøytingskammer
5 Tilkoblingsadapter
6 Høytrykksslange
i Tilbehørsdeler for CRIN-testing og CRI-ekstern-tes-
ting følger med i ettermonteringssett 1 687 001 872
(ekstrautstyr).
i Forutsetningene, som må oppfylles under kontroll og
innstilling av CRI/CRIN, fremgår av testveiledningen
for CRI/CRIN i ESI[tronic]. Disse testveiledningene er
ikke en del av leveransen. ESI[tronic]-softwaren kan
ikke installeres på EPS 200.
