1 689 989 000 2013-05-02| Robert Bosch GmbH
288 | EPS 200 | Údržbacs
6.2.7 Výměna průběžného filtru měřidla průtoku
! Před výměnou průběžného filtru se musí EPS 200
vypnout a odpojit od trojfázové sítě.
! Znečištěný průběžný filtr může vyvolat zkreslování
naměřených hodnot při zkoušení.
! Průběžný filtr obsahuje látky znečišťující vodu a
látky obsahující olej. Musí být zlikvidován v souladu s
platnými předpisy.
Postup:
1. Vypněte EPS 200.
2. EPS 200 odpojte od trojfázové sítě.
3. Odšroubujte upevňovací šrouby (8x) pravého krytu
skříně.
4. Sejměte kryt skříně.
5. Hadicové svěrky na průběžném filtru přesuňte pomo-
cí kleští přes hrdla hadic na hadice (obr. 25, poz.1).
6. Stáhněte hadice z průběžného filtru.
7. Na nový průběžný filtr nasuňte hadice. Přitom dodrž-
te směr průtoku u průběžného filtru.
8. Hadicové svěrky přesuňte pomocí kleští přes hrdla
hadic průběžného filtru.
9. Opět nasaďte pravý boční plech a přišroubujte jej.
4588
22-75

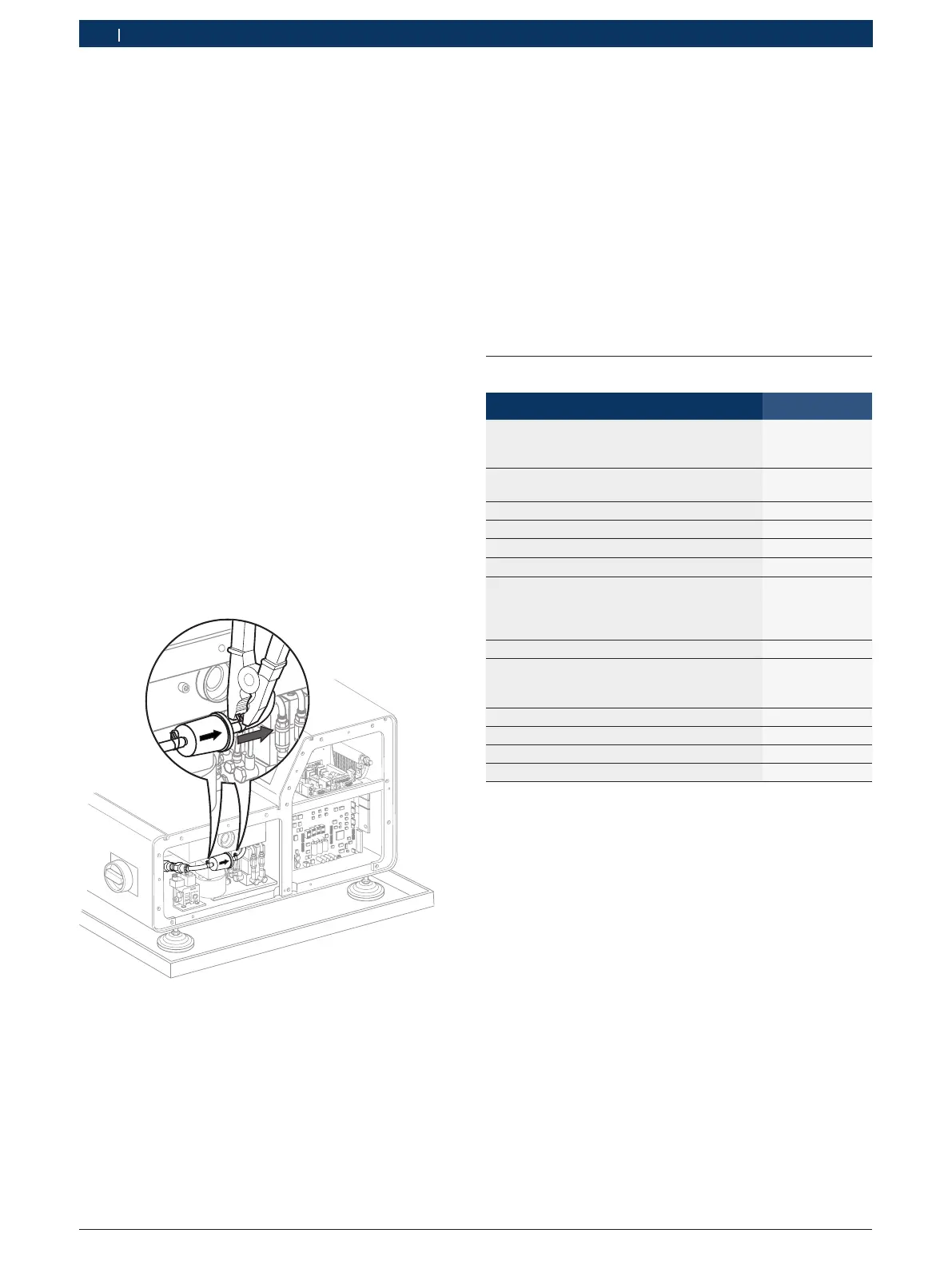

Obr. 25: Průběžný filtr měřidla průtoku
6.2.8 Kontrola ozubeného řemenu
Kontrolu stavu ozubeného řemenu a napnutí ozubeného
řemenu může provádět jen zákaznický servis popř. zku-
šební služba.
Ozubený řemen je nutno vyměnit, jestliže jsou při kont-
role zjištěna následující poškození:
R Popraskaný nebo neúplný ozubený řemen
R Zkorodované drátěné vložky v ozubeném řemenu
R Velmi opotřebené boky zubů
6.2.9 Výměna ozubeného řemenu
Výměnu ozubeného řemenu smí provádět výhradně zku-
šební služba/zákaznický servis.
6.3 Náhradní díly a spotřební materiály
Označení Objednací číslo
Připojovací adaptér s
redukční maticí M12
<)
a
redukční maticí M14
<)
1 687 023 641
Sada náhradních dílů připojovací adaptér s
O-kroužkem (2x) a opěrným kroužkem (2x)
1 680 210 150
Uzavírací zátka
<)
1 683 370 038
Vstřikovací komora 1 682 312 049
Upínací kroužek 17 mm
<)
1 680 499 020
Upínací kroužek 23 mm
<)
1 680 499 021
Přívodní hadice 1,5 m
(k vyprázdnění nádrže na zkušební olej)
Přívodní hadice (vstřikování)
<)
Přívodní hadice (zpětné vedení)
<)
1 687 001 879
Dotykový hrot 1 683 083 004
Sada adaptérových vedení pro zkoušku vstři-
kovače
<)
(1 684 465 574 a 1 684 465 575)
1 687 010 171
Sací filtr pro nádrž na zkušební olej (3x)
<)
1 685 431 015
Průběžný filtr měřidla průtoku
<)
1 687 434 051
Ozubeného řemenu
<)
1 684 736 022
Ochranný kryt s montážním příslušenstvím 1 685 510 209
<)
Spotřební materiály
