Eerste inbedrijfstelling | EPS 200 | 147 nl
7. Beschermkap over de houders van de bescherm-
kap van de EPS 200 schuiven (Fig. 17), daarbij de
poten van de torsieveer door de veerhouder (Fig. 17,
Pos.1) van de beschermkap schuiven.
EPS
200
1
BOSCH
X20
458824-15_K
o
1
2
1
3
3

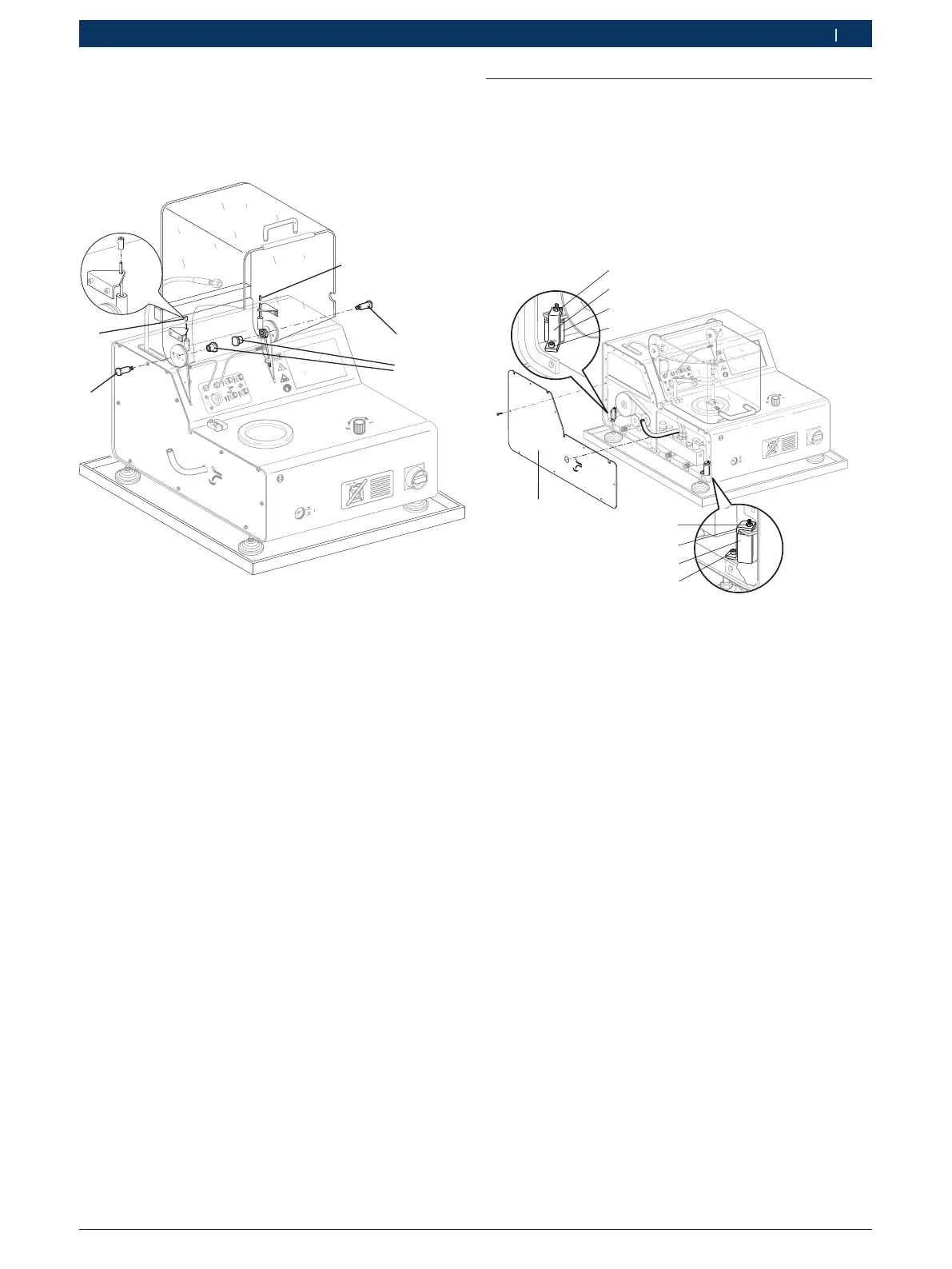

Fig. 18: Beschermkap bevestigen
1 Bouten
2 Veerbouten
3 Tuiten
8. Beide bouten (Fig. 18, Pos. 1) door de beschermkap,
de houder van de beschermkap en de torsieveren
drukken.
9. Veerbouten (Fig. 18, Pos. 2) op bouten schroeven en
aanhalen. Aanhaalmoment = 6 Nm.
10. Veerhouders (Fig. 16, Pos. 3) met inbusbouten op
de houder van de beschermkap (Fig. 16, Pos. 6)
aanhalen.
11. Tuiten (Fig. 18, Pos. 3) over de pooteinden van de
torsieveren schuiven.
12. Hogedrukslang door de achterste opening van de
beschermkap voeren.
13. Sluit de beschermkap.
"De beschermkap is gemonteerd.
4.3 Transportbeveiliging verwijderen
Na het opstellen van de EPS 200 op de arbeidstafel
moet de transportbeveiliging van de aandrijfeenheid
worden verwijderd.
! De EPS 200 moet voor het openen van het apparaat
altijd zijn uitgeschakeld en de netstekker moet uit
het draaistroomnet zijn verwijderd.
EPS 200
1
BOSCH
X20
458822-12Ko
1
1
2
3
4
2
5
6
3
4
Fig. 19: Transportbeveiligingen verwijderen
1 Zeskante moer
2 Transportbeveiliging
3 Transportbeveiliging
4 Bevestigingsschroeven
5 Huisafdekking
6 Bevestigingsschroeven
1. Bevestigingsschroeven (8x) van de linker huisafdek-
king losschroeven (Fig. 19, Pos. 6).
2. Huisafdekking verwijderen (Fig. 19, Pos 5).
3. Zeskante moeren (2x) van de transportbeveiliging
verwijderen (Fig. 19, Pos 1).
4. Bevestigingsschroeven (2x) van de transport-
beveiliging verwijderen (Fig. 19, Pos. 4).
5. Transportbeveiligingen (2x) verwijderen (Fig. 19,
Pos. 2 en 3).
6. Huisafdekking terugplaatsen en vastschroeven.
i Transportbeveiliging en schroeven voor een her-
nieuwd transport bewaren. EPS 200 alleen met
transportbeveiliging transporteren.
