Bosch EPS 200 - 更换流量计的在线过滤器; 检查齿带; 更换齿带; 备件和易损件

1 689 989 000 2013-05-02| Robert Bosch GmbH
332 | EPS 200 | 维护zh
6.2.7 更换流量计的在线过滤器
! 在更换在线过滤器前EPS200必须关闭并且与三相电网
断开。
! 在检测时受污染的在线过滤器会导致测量值不准。
! 在线过滤器包括对水有污染的和含油脂成分的物质。
必须根据现行的规定进行废弃物处理。
步骤：
1. 关闭EPS200。
2. 将EPS200与三相电网断开。
3. 拧下右侧壳体盖板上的紧固螺栓（8x）。
4. 取下壳体盖板。
5. 用钳子将在线过滤器上的软管夹头，通过套管推到软管上
（图25）。
6. 将软管从在线过滤器拔掉。
7. 将软管推到新的在线过滤器上，同时注意在线过滤器的流
动方向。
8. 用钳子将软管夹头通过在线过滤器套管推入。
9. 重新放上右侧板并且拧紧。
4588
22-75

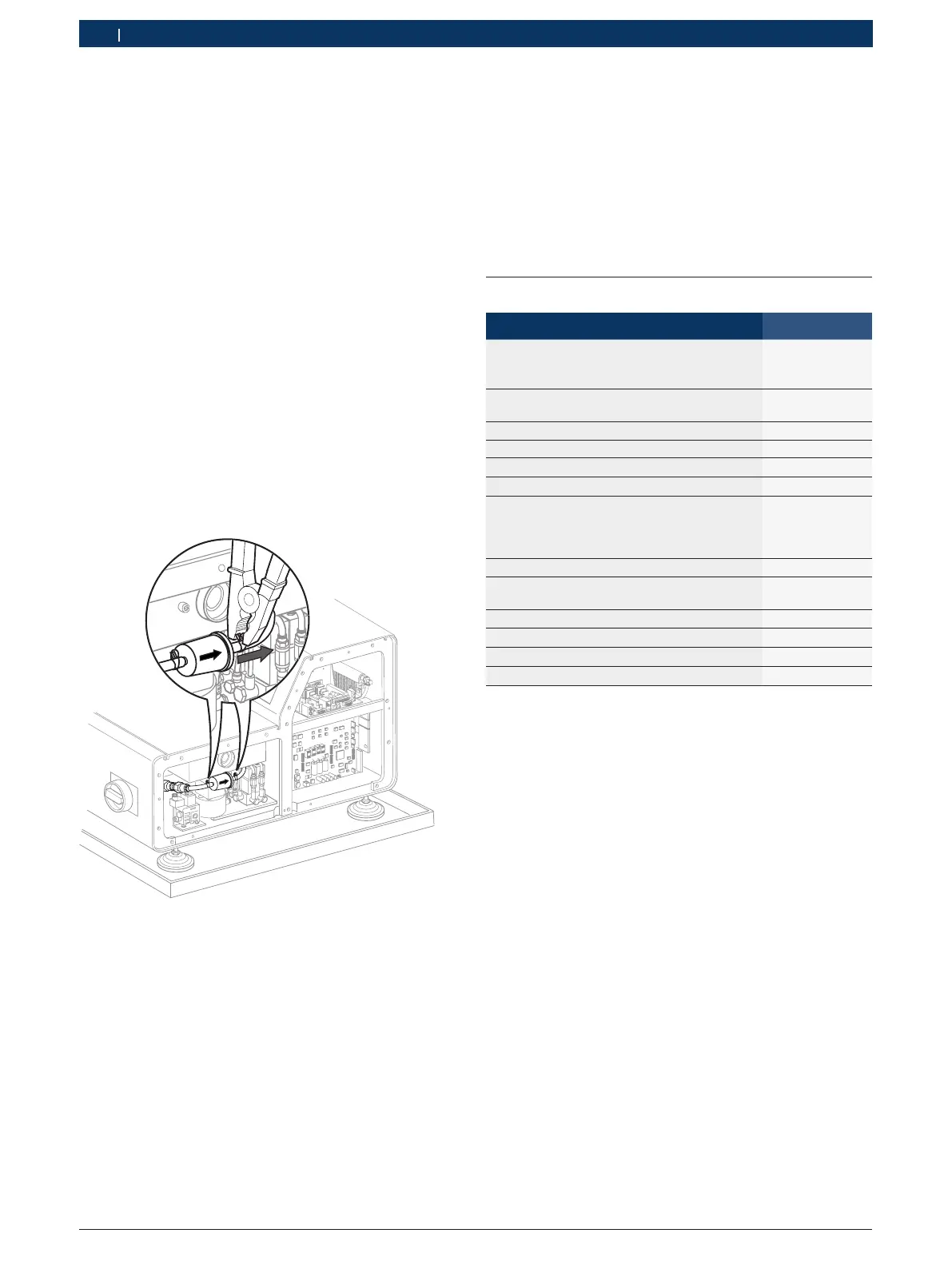

插图25: 流量计的在线过滤器
6.2.8 检查齿带
齿带状态和齿带张紧的检查只能由客服人员进行。
当在检查过程中发现下列损伤时，须更换齿带：
R 有裂缝的或不完全的齿带
R 齿带上受侵蚀的金属线芯
R 磨损严重的齿面
6.2.9 更换齿带
齿带的检查只能由客服人员进行。
6.3 备件和易损件
名称 订购号
连接适配器
螺纹接头M12
<)
和
螺纹接头M14
<)
1687023641
连接适配器用的备件组件配
O型圈(2x)和垫圈(2x)
1680210150
堵头
<)
1683370038
喷射室 1682312049
锁紧环17mm
<)
1680499020
锁紧环23mm
<)
1680499021
软管管道1.5m
（用于排空检测油箱）
软管管道（喷射）
<)
软管管道（回流）
<)
1687001879
触笔 1683083004
喷油器检测用的适配缆线束
<)
（1684465574和1684465575）
1687010171
检测油箱用的吸入过滤器(3x)
<)
1685431015
流量计的在线过滤器
<)
1687434051
齿形皮带
<)
1684736022
带安装配件的保护罩 1685510209
<)
磨损件
