252 | EPS 200 | Opis produktupl
! Oringi należy regularnie kontrolować pod kątem
uszkodzeń. Nie używać zgniecionych albo wystrzę-
pionych oringów.
Zależnie od średnicy nakrętki mocującej (17mm /
23mm) i dyszy (7 mm / 9 mm) wtryskiwacza CRI albo
DHK/UI należy włożyć odpowiedni pierścień mocujący
ioring do komory wtryskowej.
458822-62_Ko
1
2
4
6
3
5

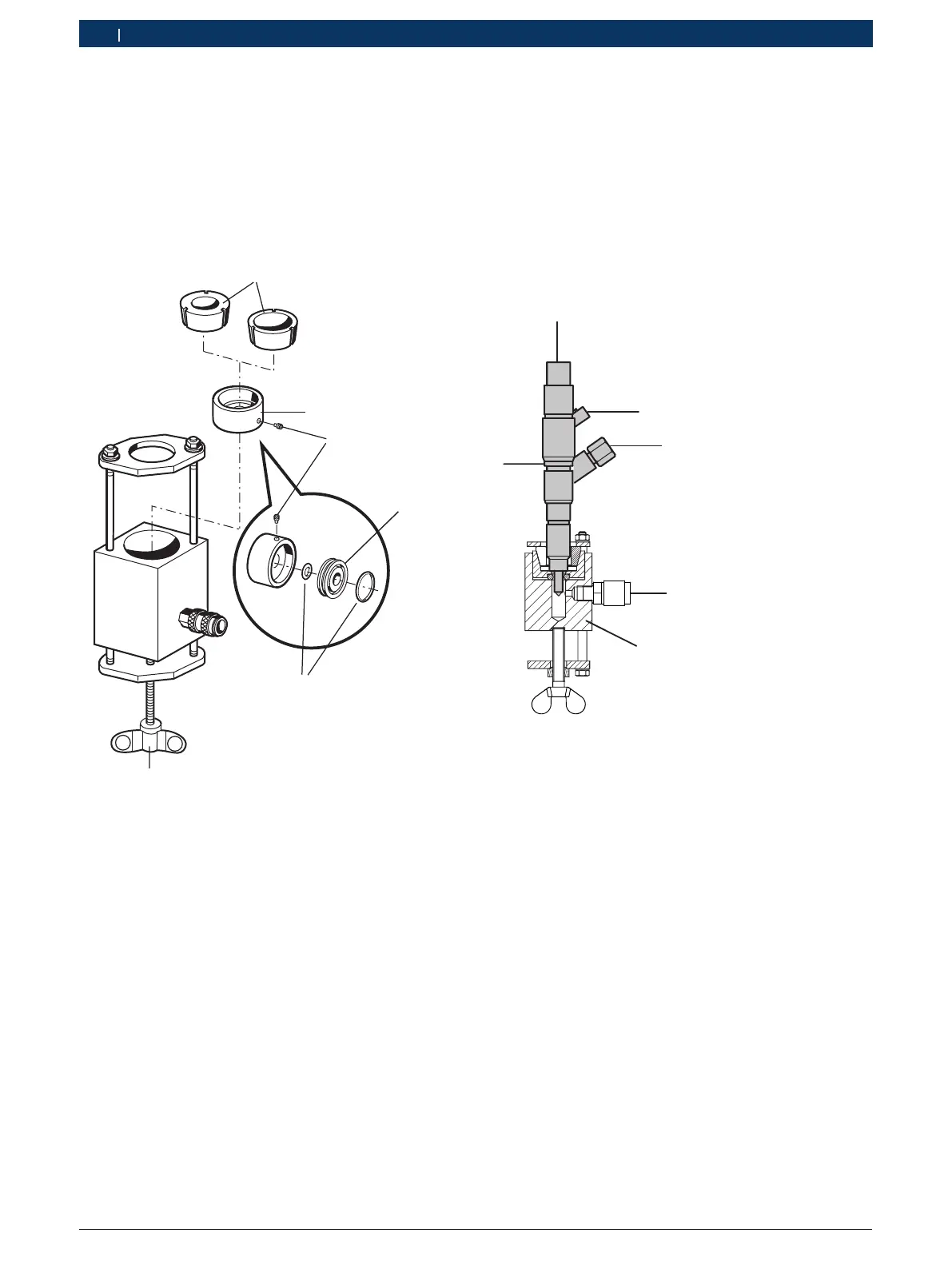

Rys. 7: Wymiana pierścienia mocującego i oringu
1 pierścień mocujący
2 wkład pierścienia mocującego
3 bolec
4 wkład oringów
5 oring
6 śruba zaciskowa
Sposób postępowania:
1. Poluzować pierścień mocujący (Rys.7, Poz. 1) przez
obrócenie śruby zaciskowej (Rys. 7, Poz.6), kierunku
przeciwnym do kierunku ruchu wskazówek zegara.
2. Wyjąć pierścień mocujący z wkładu pierścienia
mocującego (Rys. 7, Poz. 2) komory wtryskowej.
3. Wyjąć wkład pierścienia mocującego z komory
wtryskowej.
4. Wykręcić bolec (Rys. 7, Poz. 3) tak, było możliwe
było wyjęcie wkładu oringów (Rys. 7, Poz. 4).
5. W razie potrzeby wyjąć oringi (Rys. 7, Poz. 5)
zwkładu oringów.
6. Włożyć prawidłowe oringi.
7. Włożyć wkład oringów do we wkład pierścienia
mocującego i dokręcić bolcem.
8. Włożyć wkład pierścienia mocującego w komorę
wtryskową.
9. Włożyć prawidłowy pierścień mocujący we wkład
pierścienia mocującego komory wtryskowej.
W celu przeprowadzenia testu komora wtryskowa
(Rys.8, Poz. 5) jest nakładana na dyszę wtryskową CRI
albo DHK/UI (Rys.8, Poz.6) i mocowana.
458822-6
6
5
1
2
3
4
Rys. 8: Przyłączenie komory wtryskowej na przykładzie
wtryskiwacza CRI
1 złącze odprowadzania oleju testowego
2 złącze elektronicznego układu sterowania
3 złącze przewodu wysokiego ciśnienia
4 szybkozłączka króćca płuczącego/złącza pomiarowego
5 komora wtryskowa
6 wtryskiwacz
Sposób postępowania:
1. Poluzować pierścień mocujący (Rys. 6, Poz. 1) przez
obrócenie śruby zaciskowej(Rys. 6, Poz. 2) kierunku
przeciwnym do kierunku ruchu wskazówek zegara.
! Przed założeniem wtryskiwacza CRI sprawdzić oringi
we wkładzie pierścienia mocującego pod kątem
uszkodzeń.
2. Wsunąć komorę wtryskową do oporu na wtryskiwacz
CRI albo DHK/UI.
3. Zamocować komorę wtryskową, obracając śrubę
zaciskową (Rys. 6, Poz. 2) w kierunku ruchu wskazó-
wek zegara.
