Sposób postępowania:
1. Wyczyścić wtryskiwacz DHK/UI (patrz Rozdz. 5.3).
2. Zamontować komorę wtryskową na wtryskiwaczu
DHK/UI.
i Wtryskiwacze UI można podłączać przy użyciu adap-
terów przyłączeniowych UI (akcesoria specjalne).
3. Przymocować wtryskiwacz DHK/UI do uchwytu
zaciskowego (Rys. 3, Poz. 7) urządzenia EPS 200.
! Nigdy nie podłączać przewodu wysokiego ciśnienia
bezpośrednio do komponentu!
4. Podłączyć przewód wysokiego ciśnienia z adapterem
przyłączeniowym (Rys. 20, Poz. 3 i 4) do wtryski-
wacza DHK/UI.
i Adapter przyłączeniowy należy dokręcić momentem
od 25 Nm do 30 Nm. Jeżeli połączenie między ada-
pterem przyłączeniowym i wtryskiwaczem
DHK/UI jest nieszczelne, nie wolno mocniej docią-
gać połączenia śrubowego. W razie nieszczelności
ponownie otworzyć połączenie, wyczyścić powierz-
chnię uszczelnienia i ponownie dokręcić adapter
przyłączeniowy prawidłowym momentem!
5. Podłączyć wąż 1 680 712 308 do szybkozłączki
komory wtryskowej (Rys. 20, Poz. 2) i króćca płuczą-
cego/złącze pomiarowe wtryskiwacza DHK/UI
(Rys. 20, Poz. 1).
6. Zamknąć kołpak ochronny.
7. Przeprowadzić test.
i Sposób testowania wtryskiwaczy DHK/UI jest
opisany w pomocy podręcznej.
5.4.3 Przebieg testu wtryskiwacza CRI/CRIN
Ostrzeżenie – niebezpieczeństwo
oparzenia!
Gorące powierzchnie węży i komponentów
mogą spowodować ciężkie oparzenia rąk.
¶ Przed odłączeniem węży i komponentów
należy zaczekać na ich ostygnięcie.
¶ Używać rękawic ochronnych.
! Nie testować komponentów uszkodzonych i/lub silnie
skorodowanych!
! Ułożyć elektryczny przewód przyłączeniowy tak,
bynie dotykał węży.
X20
5
1
2
3
459822-101
4
6

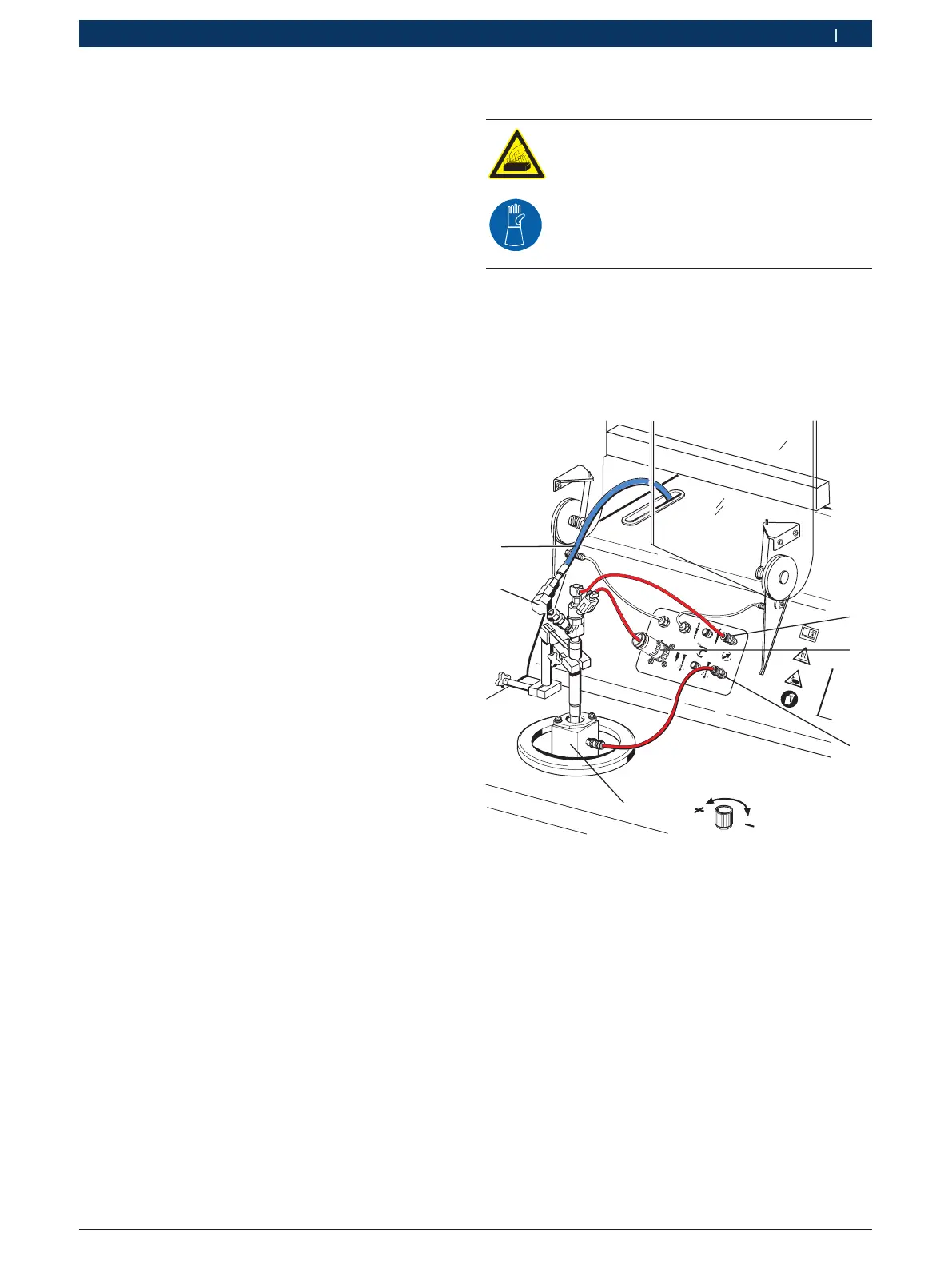

Rys. 21: Połączenia wtryskiwacza CRI/CRIN
1 przyłącze pomiarowe CRI/CRIN (powrót)
2 elektryczne gniazdo przyłączeniowe CRI/CRIN
3 złącze pomiarowe CRI/CRIN (wtrysk)
4 komora wtryskowa
5 adapter przyłączeniowy
6 wąż wysokociśnieniowy
i Akcesoria do testowania wtryskiwaczy CRIN i
wtryskiwaczy CRI pochodzących od innych pro du-
centów są zawarte w zestawie doposażeniowym
1687001872 (akcesoria specjalne).
i Warunki, które należy uwzględnić podczas testowania
i ustawiania komponentów CRI/CRIN są podane w
instrukcji testowania wtryskiwaczy CRI/CRIN w syste-
mie ESI[tronic]. Te instrukcje testowania nie wchodzą
w zakres dostawy urządzenia. Oprogramowania ESI-
[tronic] nie można instalować w urządzeniu EPS 200.
