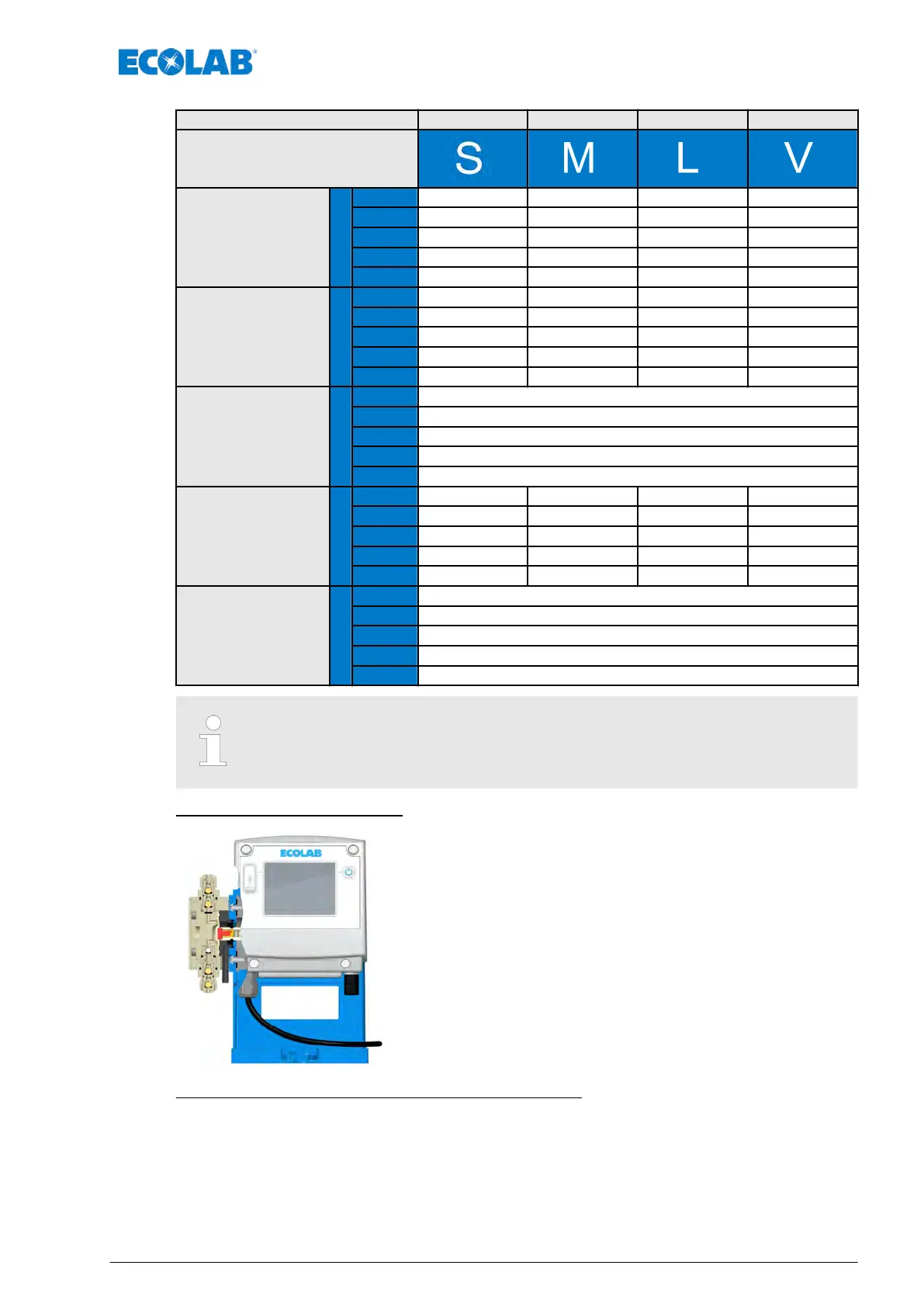

Dosiermodus Standard Mittel Niedrig Variabel
Display
Dosierleistung
100 %
(V)
00510x 5 l/h 4,17 l/h 3,33 l/h 2,5 - 5 l/h
01110S 11,0 l/h 9,17 l/h 7,33 l/h 5,5 - 11,0 l/h
03003S 30 l/h 25 l/h 20 l/h 15 - 30 l/h
05010M 50 l/h 41,7 l/h 33,3 l/h 25 - 50 l/h
12003M 120 l/h 100 l/h 80 l/h 60 - 120 l/h
max. Hubfrequenz
bei 100%
(¦)
00510x 155 / min 141 / min 111 / min 104 - 155 / min
01110S 176 / min 160 / min 126 / min 117 - 176 / min
03003S 155 / min 141 / min 111 / min 104 - 155 / min
05010M 159 / min 145 / min 114 / min 107 - 159 / min
12003M 148 / min 135 / min 106 / min 99 - 148 / min
Hubvolumen
(V
h
)
00510x 0,53 ml
01110S 1,1 ml
03003S 3,4 ml
05010M 5,8 ml
12003M 13,5 ml
Saughubdauer
(S
t
)
00510x 190 ms 228 ms 342 ms 380 - 190 ms
01110S 170 ms 204 ms 306 ms 340 - 170 ms
03003S 190 ms 228 ms 342 ms 380 - 190 ms
05010M 185 ms 222 ms 333 ms 370 - 185 ms
12003M 200 ms 240 ms 360 ms 400 - 200 ms
min. Dosierhubdauer
(P
t
)
00510x 197 ms
01110S 171 ms
03003S 197 ms
05010M 192 ms
12003M 205 ms
Die Hubfrequenz variiert je nach Modus und Kalibrierung.
Funktionsweise der Pumpe:
Ein geräuscharmer Schrittmotor bewegt über ein Exzentergetriebe eine
Dosiermembrane.
Beim Saughub wird durch die Rückbewegung der Membrane ein
Unterdruck erzeugt und das Dosiermedium wird durch das Saugventil in
den Pumpenkopf gesaugt.
Beim Druckhub wird die Membrane nach vorne bewegt , dadurch entsteht
ein Überdruck, und das Medium wird durch das Druckventil in die
Dosierleitung gedrückt.
Die Fördermenge lässt sich durch Eingabe am Display regulieren.
Eine Verringerung der Menge bedeutet hierbei eine Verlängerung der
Dosierhubdauer. Die Dauer des Saughubes bleibt dabei unverändert.
Durch Wahl eines anderen Dosiermodi kann auch die Saughubdauer an
höhere Viskositäten oder erschwerte Ansaugbedingungen angepasst
werden.
Die Pumpen bestehen aus drei Hauptbaugruppen:
n Gehäuse mit Antrieb
n Pumpenkopf
n Bedienteil.
Funktionsbeschreibung
35 417102276 Rev. 5-02.2020
