3.4 Componentes del producto
Asegúrese de que ha recibido todos los componentes. Consulte la Figura 2. Si faltasen artículos o
estuvieran dañados, póngase en contacto con el fabricante o un representante de ventas
inmediatamente.

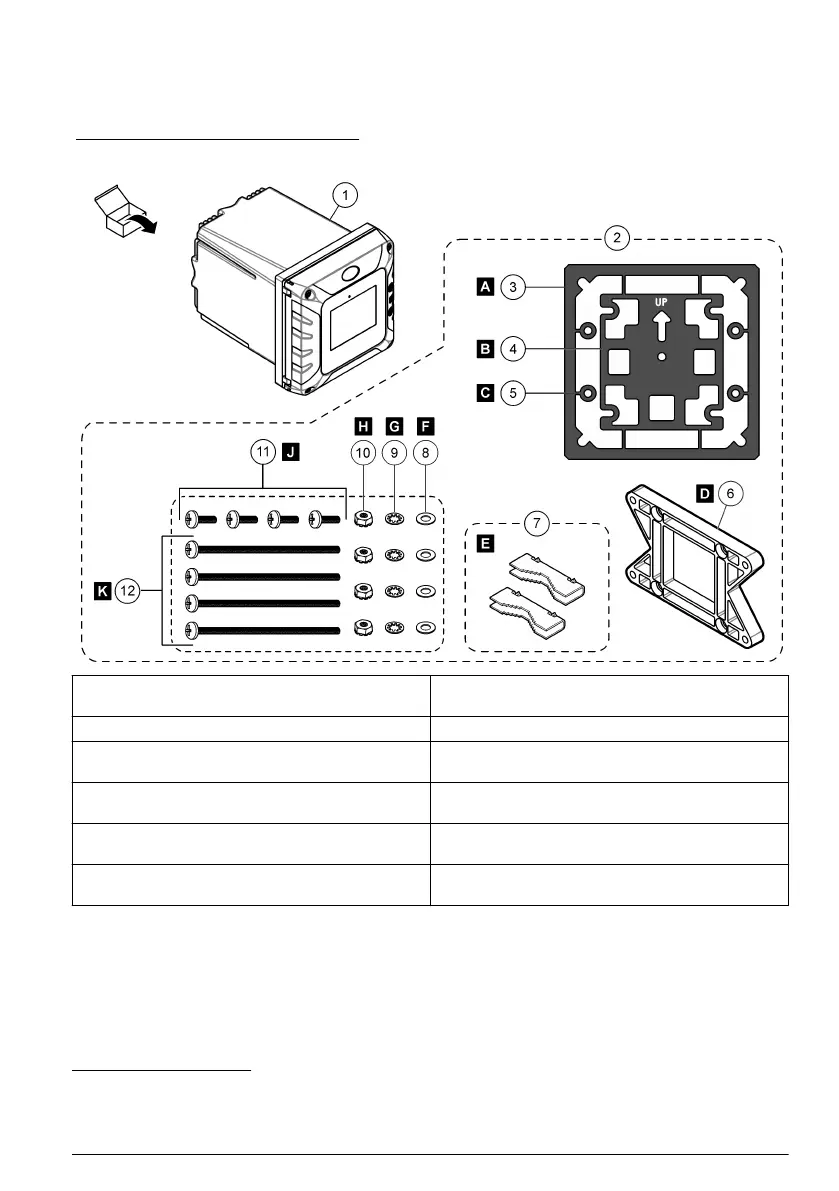

Figura 2 Componentes del producto
1 Controlador SC4500 7 Base montaje (inserciones de soporte de montaje)
(2 unidades)
2 Hardware de montaje 8 Arandela plana, DI de ¼" (0,6 mm) (4 unidades)
3 Junta de sellado para el montaje en panel
(neopreno)
9 Arandela de seguridad, DI de ¼" de pulgada
(0,6 mm) (4 unidades)
4 Junta de aislamiento de la vibración para el montaje
en pértiga
10 Tuerca hexagonal, M5 x 0,8 (4 unidades)
5 Arandela de aislamiento de la vibración para el
montaje en pértiga (4 unidades)
11 Tornillos de cabeza plana, M5 x 0,8 x 15 mm
(4 unidades)
6 Soporte para el montaje en pared o pértiga
6
12 Tornillos de cabeza plana, M5 x 0,8 x 100 mm
(4 unidades)
7
6
Un soporte para el montaje en panel está disponible como accesorio opcional. Consulte el
manual del usuario ampliado para obtener información sobre piezas de repuesto y accesorios. .
7
Se utilizan para instalaciones en pértigas de diferentes diámetros.
Español 101
