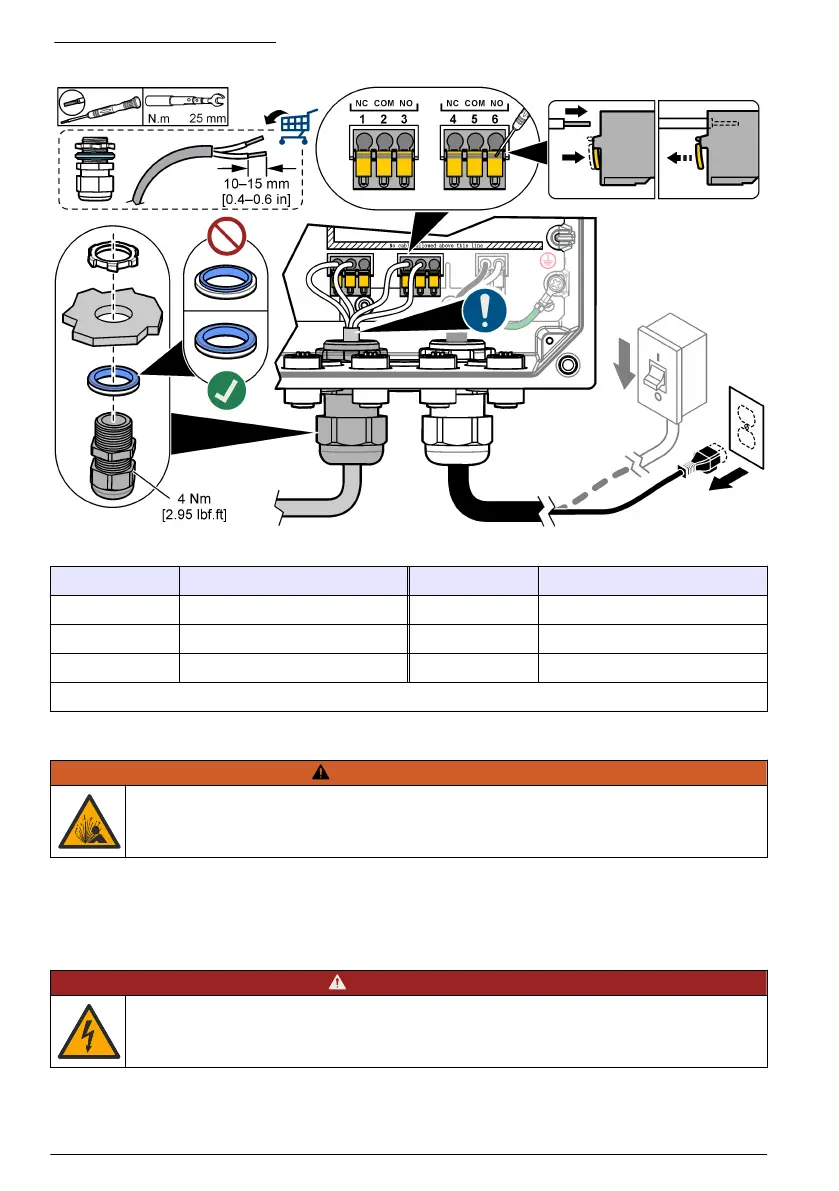

Slika 10 Priključivanje releja
Tablica 4 Obavijesti o ožičenju – releji
Terminal Opis Terminal Opis
1 Relej 2, NC 4 Relej 1, NC
2 Relej 2, zajednički 5 Relej 1, zajednički
3 Relej 2, NO 6 Relej 1, NO
NC = obično zatvoren; NO = obično otvoren
4.3.5 Postavljanje modula za proširenje
U P O Z O R E N J E
Opasnost od eksplozije. Ovaj priručnik je samo za instalaciju jedinice na lokacijama koje nisu opasne.
Za instalaciju jedinice na opasnim lokacijama koristite samo upute i odobrene crteže upravljanja u
isporučenim priručnicima za instalaciju na opasnim lokacijama.
Moduli za proširenje za analogne izlaze, analogne ulaze, analogne senzore i komunikaciju Profibus
dostupni su za kontroler. Dodatne informacije potražite u dokumentaciji isporučenoj uz modul za
proširenje.
4.4 Zatvaranje poklopca
O P A S N O S T
Opasnost od strujnog udara. Visokonaponsko ožičenje kontrolera nalazi se iza visokonaponske
pregrade u kućištu kontrolera. Pregrada mora ostati na mjestu osim u slučajevima kad priključujete
module ili kad kvalificirani tehničar uvodi napajanje, releje ili analogne i mrežne kartice.
486 Hrvatski
