4.4 Fechar a tampa
P E R I G O
Perigo de electrocussão. A ligação de fios de alta tensão para o controlador é conectada atrás da
barreira de alta tensão na estrutura do controlador. A barreira deve permanecer no local, excepto
quando instalar módulos ou quando um técnico de instalação qualificado estiver a ligar a
alimentação, relés ou placas analógicas e de rede.
A T E N Ç Ã O
Feche a tampa do controlador e certifique-se de que os parafusos da tampa estão bem apertados para manter a
classificação ambiental.
Após efetuar as ligações de energia, instale a barreira de alta tensão. Certifique-se de que a barreira
de alta tensão está corretamente colocada nas guias da estrutura e fixa no PCBA principal.
Certifique-se de que a parte inferior da barreira de alta tensão (rebordo de borracha macia) está
corretamente instalada e não apresenta deformações. Consulte a Figura 11.
Feche a tampa do controlador. Aperte os parafusos da tampa com torque de 2 Nm (17,70 lbf-in).
Consulte a Figura 7 na página 132.

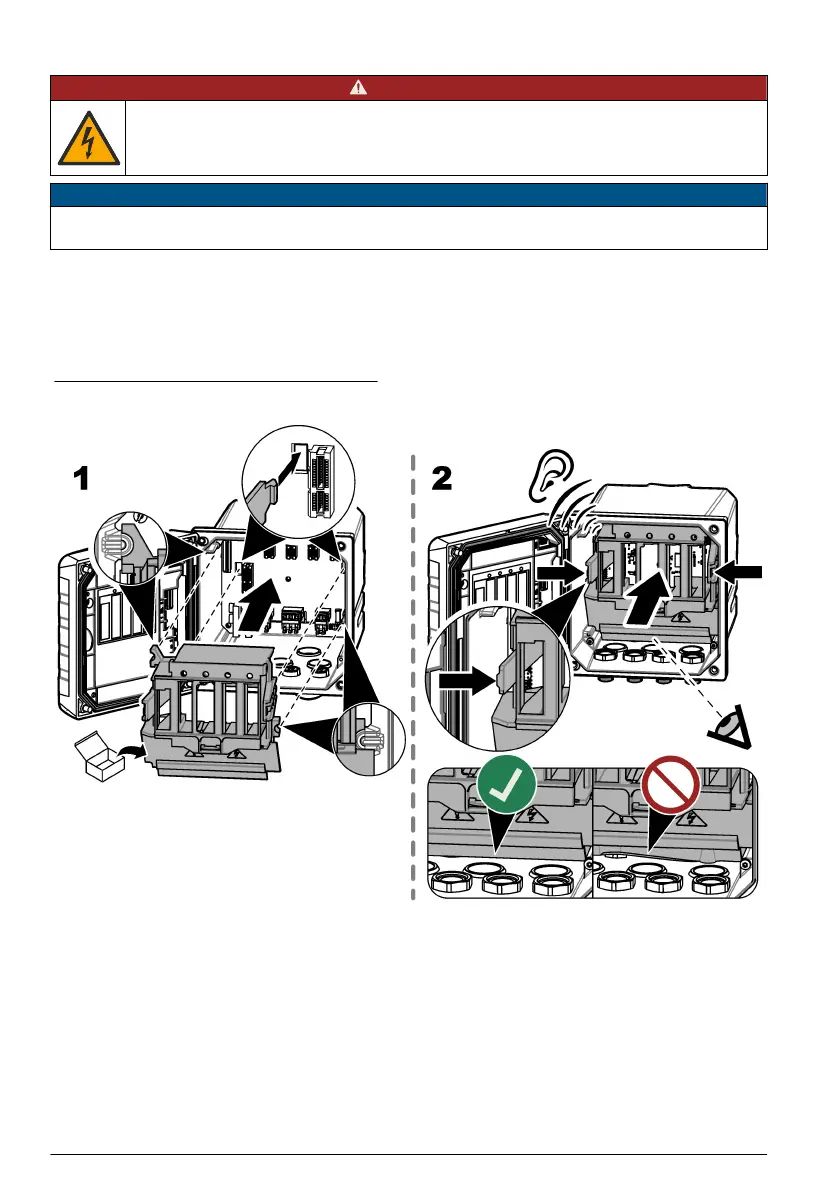

Figura 11 Instale a barreira de alta tensão
4.5 Ligar dispositivos de medição
Ligue os dispositivos digitais (por ex., sensores e analisadores) aos conectores do dispositivo no
equipamento. Consulte a Figura 12. Conserve as tampas dos conectores para uma utilização
posterior.
Certifique-se de que os cabos do dispositivo não causam um perigo de tropeçamento e não têm
curvas acentuadas.
