Hach SC4500 Basic User Manual

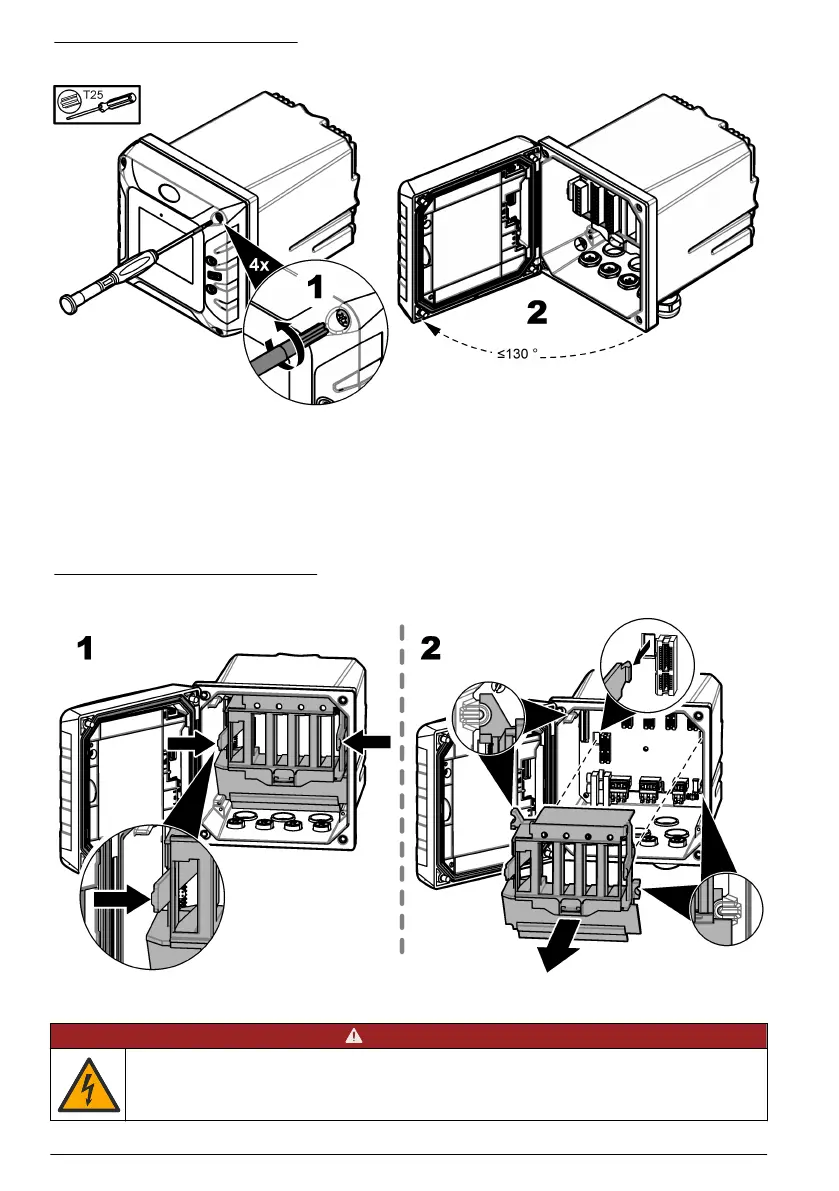

Figure 7 Ouvrir le transmetteur
4.3.3.2 Retirer la protection haute tension
Le câblage haute tension du contrôleur est situé derrière la protection haute tension, dans le boîtier
du contrôleur. Ne retirez pas la protection lorsque le contrôleur est sous tension. Assurez-vous que
la protection est installé avant de mettre le contrôleur sous tension.
Retirez la protection haute tension pour avoir accès au câblage haute tension. Reportez-vous à la
section Figure 8.
Figure 8 Protection haute tension
4.3.3.3 Câblage pour l'alimentation
D A N G E R
Risque d'électrocution. Un raccordement à la terre est nécessaire.
84 Français

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
