4.4 Schließen der Abdeckung
G E F A H R
Lebensgefahr durch Stromschlag. Die Hochspannungsleitungen für die Steuerung sind hinter der
Hochspannungssperre im Steuerungsgehäuse angeschlossen. Die Schutzabdeckung darf nicht
entfernt werden, außer beim Einbau von Modulen oder beim elektrischen Anschluss von
Spannungsversorgung, Relais, analogen und Netzwerkkarten durch einen qualifizierten Techniker.
A C H T U N G
Schließen Sie die Abdeckung des Controllers und stellen Sie sicher, dass die Schrauben der Abdeckung
angezogen sind, um die Gehäuseschutzklasse nicht zu beeinträchtigen.
Installieren Sie nach dem Stromanschluss die Hochspannungs-Schutzabdeckung. Stellen Sie sicher,
dass die Hochspannungs-Schutzabdeckung richtig auf der Gehäuseführung aufliegt und an der
Haupt-PCBA befestigt ist. Stellen Sie sicher, dass der untere Teil der Hochspannungs-
Schutzabdeckung (weiche Gummilippe) korrekt eingebaut ist und keine Verformung aufweist.
Siehe Abbildung 11.
Schließen Sie die Abdeckung des Controllers. Ziehen Sie die Deckelschrauben mit 2 Nm (17.70 lbf-
in) Drehmoment an. Siehe Abbildung 7 auf Seite 37.

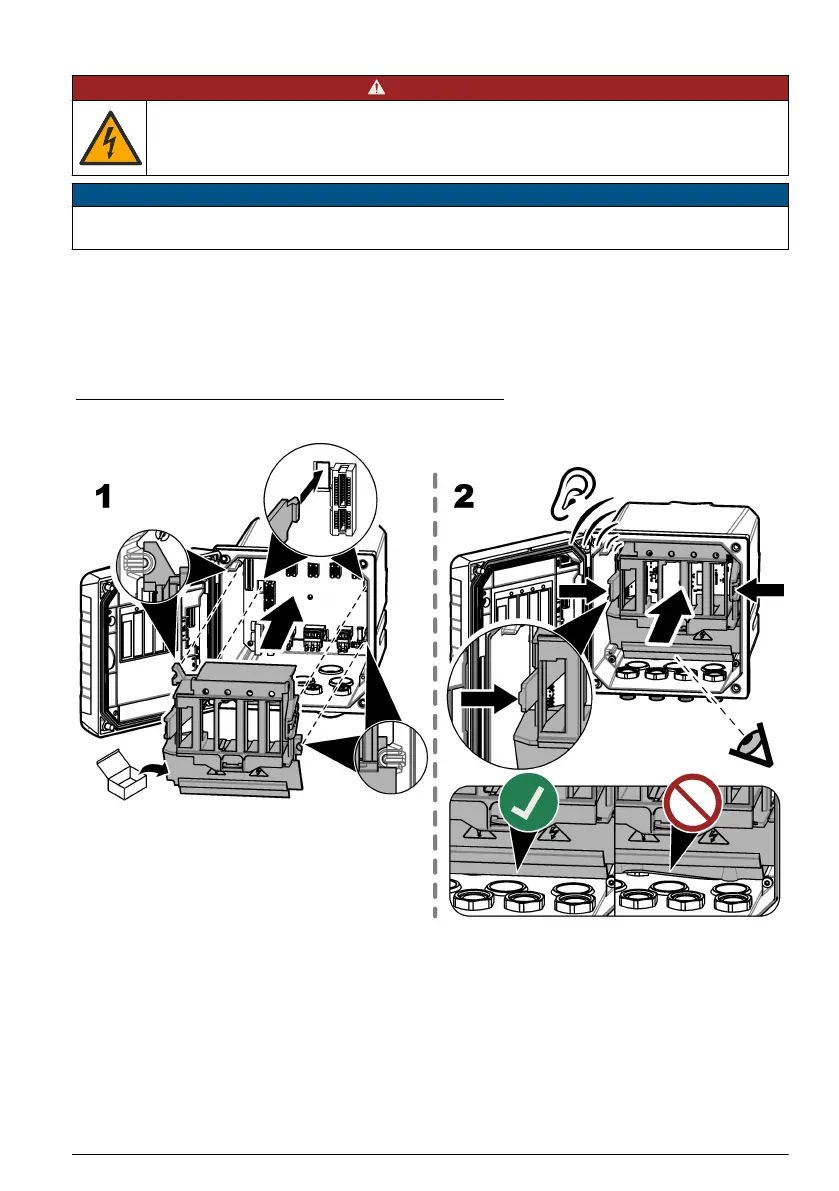

Abbildung 11 Installieren der Hochspannungsschranke
4.5 Anschließen von Messgeräten
Schließen Sie digitale Geräte (z. B. Sensoren und Analysegeräte) an die Geräteanschlüsse am
Instrument an. Siehe Abbildung 12. Bewahren Sie die Geräteanschlusskappen für einen zukünftigen
Gebrauch auf.
Achten Sie darauf, dass die Gerätekabel keine Stolpergefahr darstellen und keine starken Knicke
haben.
Deutsch
43
