Hach SC4500 - 4.3.4 Zapojení vysokonapěťových relé

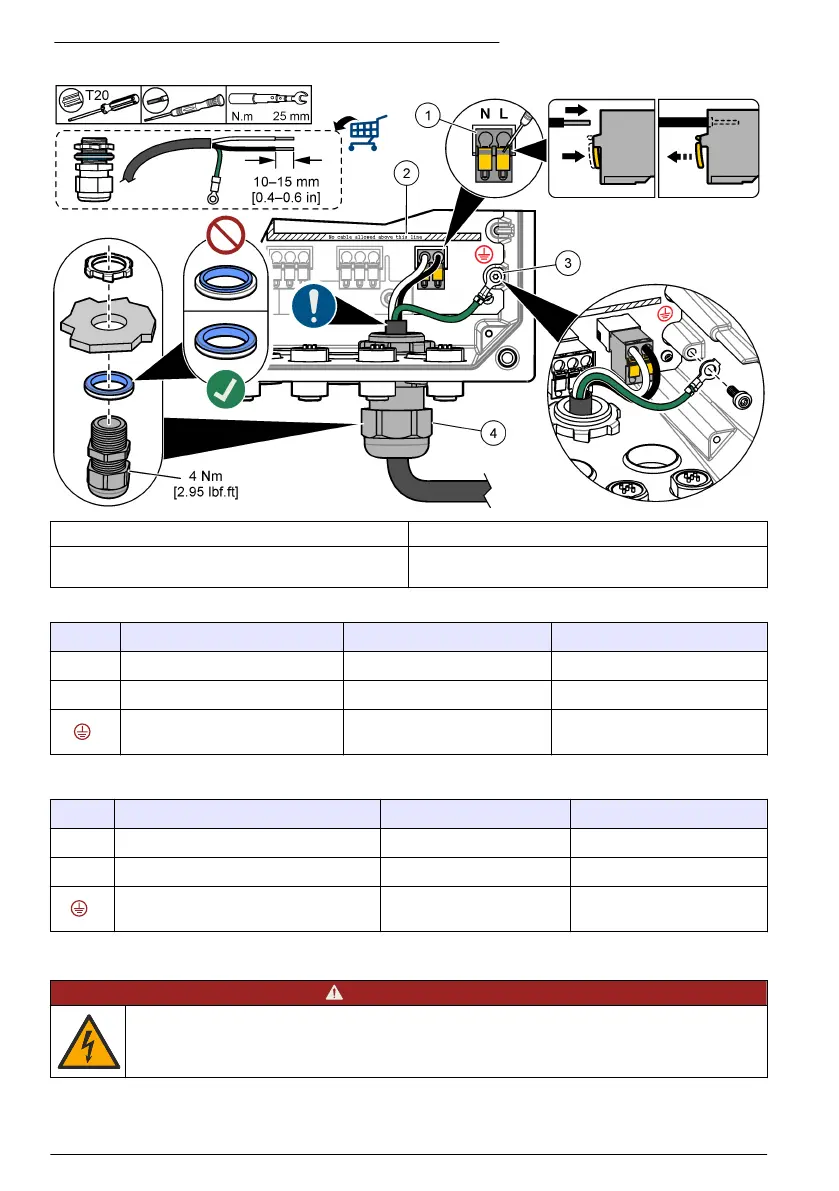

Obr. 9 Připojení napevno nebo pomocí napájecího kabelu
1 Svorka střídavého napájení AC a DC 3 Ochranný uzemňovací vodič
2 Omezení vedení kabelů: kabely nesmí být na touto
linií.
4 Rozvodná krabice (nebo kabelová průchodka pro
napájecí kabel)
Tabulka 2 Informace o kabeláži – střídavé napájení
Svorka Popis Barva – Severní Amerika Barva – EU
L Napětí (drát 1) Černá Hnědý
N Nulový vodič (N) Bílý Modrý
Ochranný uzemňovací vodič Zelená Zelený se žlutým proužkem
Tabulka 3 Informace o kabeláži – stejnosměrné napájení
Svorka Popis Barva – Severní Amerika Barva – EU
L +24 VDC Červená Červená
N Zpětné napájení 24 V stejnosměrných Černá Černá
Ochranný uzemňovací vodič Zelená Zelená se žlutým proužkem
4.3.4 Zapojení vysokonapěťových relé
N E B E Z P E Č Í
Nebezpečí smrtelného úrazu elektrickým proudem. Před jakýmikoli pracemi na elektrickém zapojení
odpojte přístroj od zdroje napájení.
158 Čeština
