3.4 Produktkomponenter
Sørg for, at alle komponenter er modtaget. Se Figur 2. Kontakt straks producenten eller en
forhandler, hvis dele mangler eller er beskadigede.

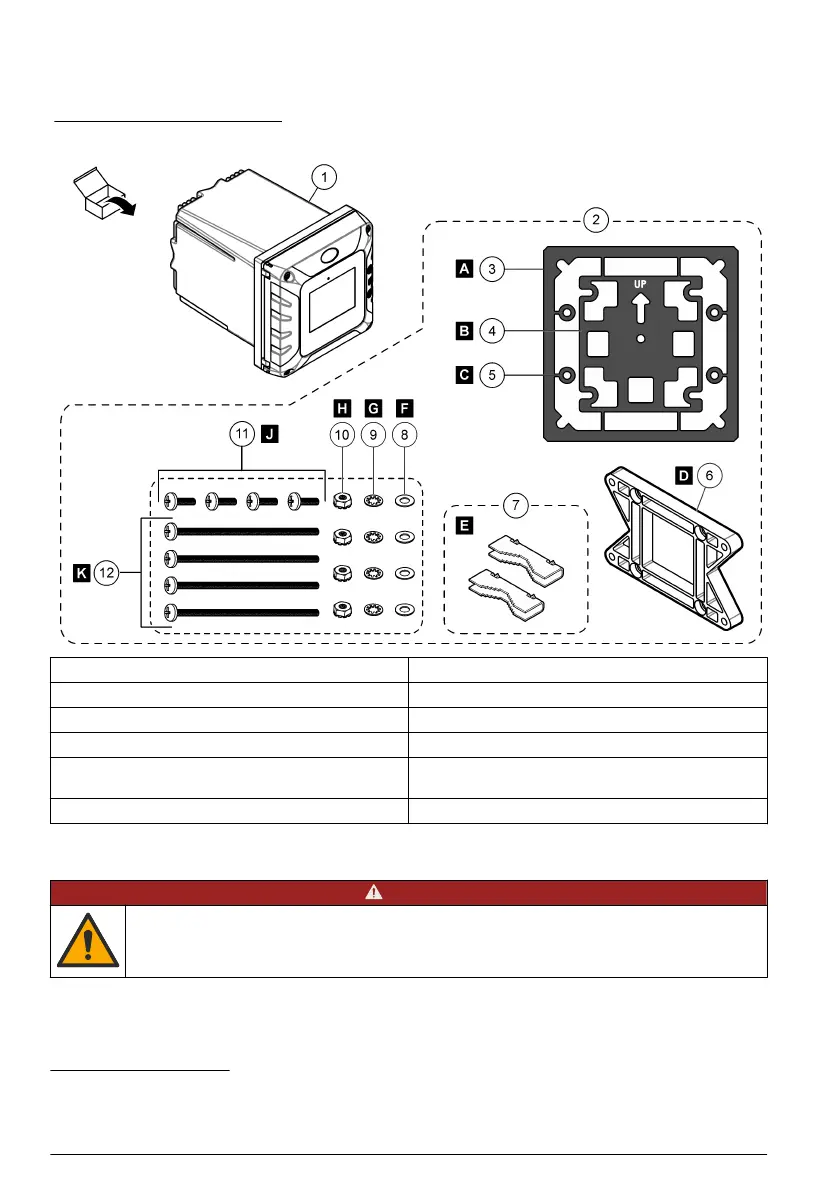

Figur 2 Produktkomponenter
1 SC4500-kontrolenhed 7 Monteringsfod (monteringsbeslag indsatser) (2x)
2 Monteringshardware 8 Underlagsskive, ¼" ID (4 stk.)
3 Pakning til panelmontering, neopren 9 Låseskive, ¼" ID (4 stk.)
4 Vibrationsisoleringspakning til rørmontering 10 Holder sekskantet møtrik, M5 x 0,8 (4x)
5 Vibrationsisoleringsspændeskive til rørmontering
(4 stk.)
11 Rundhovedskruer, M5 x 0,8 x 15 mm (4 stk.)
6 Beslag til væg- og rørmontering
6
12 Rundhovedskruer, M5 x 0,8 x 100 mm (4 stk.)
7
Sektion 4 Installation
F A R E
Flere risici. Kun kvalificeret personale må udføre de opgaver, som er beskrevet i dette afsnit i
dokumentet.
6
Et beslag til montering af panelet fås som valgfrit tilbehør. Se den udvidede brugervejledning til
reservedele og tilbehør.
7
Bruges til rørmontering installationer med variabel diameter.
