3.4 Komponente proizvoda
Provjerite jeste li primili sve komponente. Pogledajte Slika 2. Ako bilo koja stavka nedostaje ili je
oštećena, odmah se obratite proizvođaču ili prodajnom zastupniku.

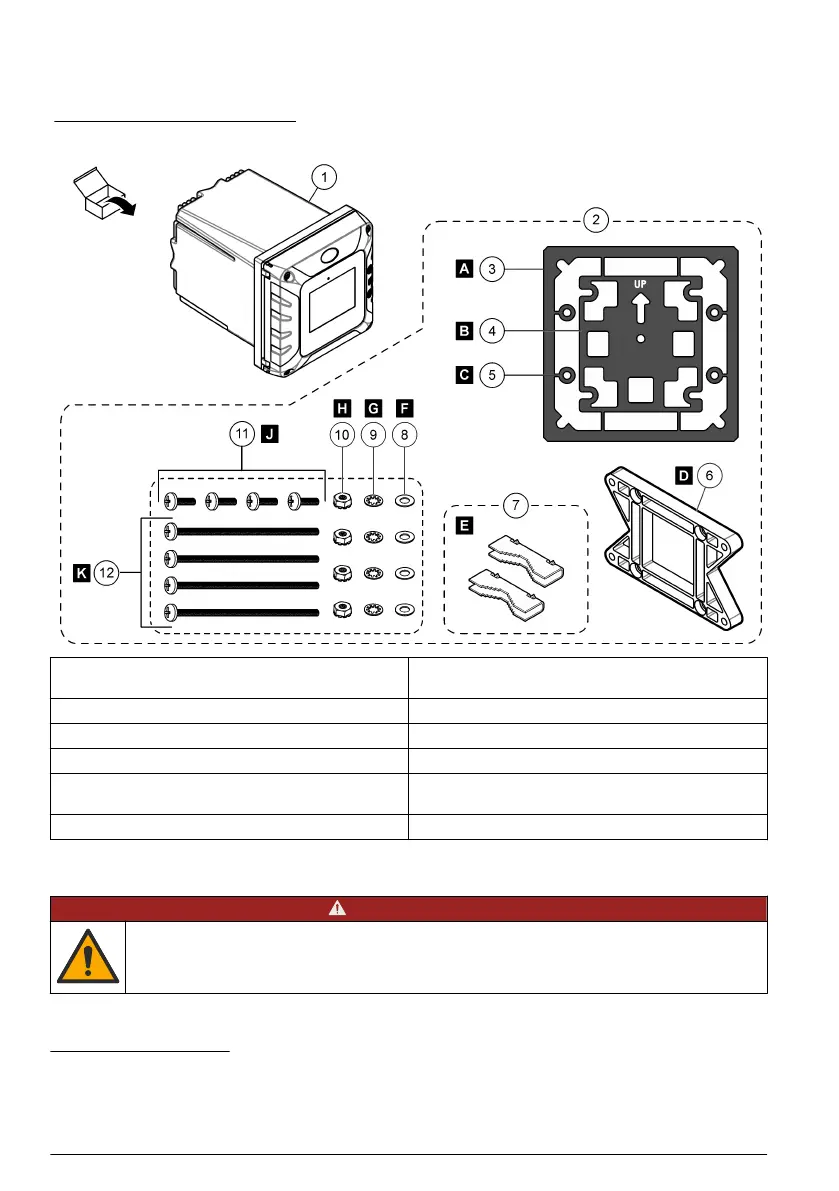

Slika 2 Komponente proizvoda
1 Upravljač SC4500 7 Držač za montiranje (umetak za nosač za
montiranje) (2x)
2 Hardver za montiranje 8 Plosnati brtveni prsten, ¼-inčni ID (4x)
3 Brtva za montažu na ploču, neoprenska 9 Zupčasti brtveni prsten, ¼-inčni ID (4x)
4 Brtva za vibracijsku izolaciju za cijevnu montažu 10 Šesterokuta matica, M5 x 0,8 (4x)
5 Brtveni prsten za vibracijsku izolaciju za cijevnu
montažu (4x)
11 Križni vijci, M5 x 0,8 x 15 mm (4x)
6 Nosač za zidnu i cijevnu montažu
6
12 Križni vijci, M5 x 0,8 x 100 mm (4x)
7
Odjeljak 4 Ugradnja
O P A S N O S T
Višestruka opasnost. Zadatke opisane u ovom odjeljku priručnika treba obavljati isključivo
kvalificirano osoblje.
6
Nosač za montiranje na ploču dostupan je kao dodatna oprema. Replacement parts and
accessoriesPogledajte prošireni korisnički priručnik za zamjenske dijelove i dodatnu opremu
Pogledajte .
7
Upotrebljava se za montiranje na cijevi različitih promjera.
474 Hrvatski
