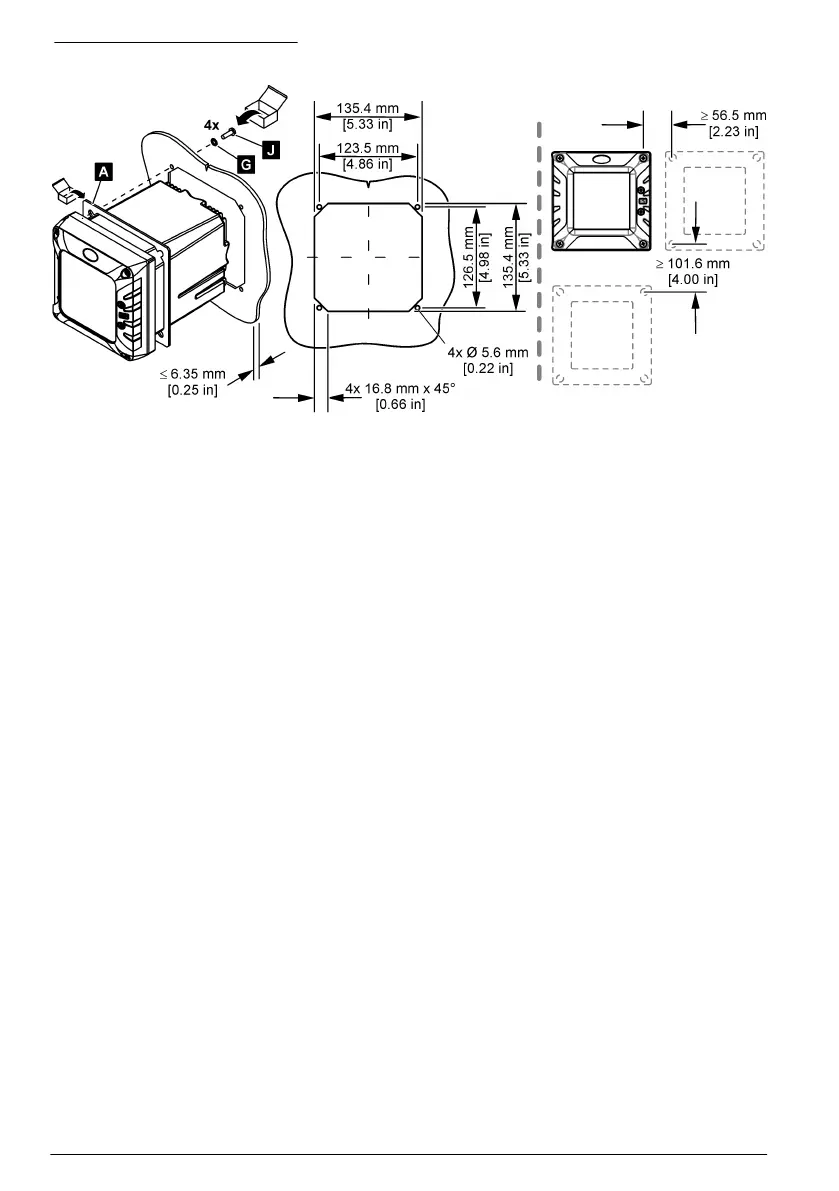

Kuva 5 Seinäkiinnityksen mitat
4.3 Sähköasennus
4.3.1 Liittimet ja liitännät
Kuva 6 näyttää laitteen liittimet ja liitännät. Kotelon ympäristöluokituksen säilyttämiseksi
käyttämättömissä vedonpoistajissa on oltava tulpat ja käyttämättömissä liitännöissä suojukset.
Ohjaimessa on seuraavat liittimet kokoonpanon mukaan:
• Ethernet-liittimet (LAN), joilla voidaan muodostaa Internet-yhteys ohjaimeen asiakkaan verkon
kautta
• Ethernet-liittimet teollisuus-Ethernet-protokollaa varten: EtherNet/IP tai PROFINET
• Digitaaliset SC-liittimet digitaalisille SC-antureille, digitaalisille SC-yhdyskäytäville ja
analysaattoreille.
Liittimet on värikoodattu. LAN-liittimet ovat vihreitä. EtherNet/IP- tai PROFINET-liittimet ovat keltaisia.
Digitaaliset SC-anturin liittimet ovat mustia. Katso Taulukko 1, jossa on kutakin liitintä ja
liitoskappaletta koskevat vaihtoehdot.
Huomautus: Ohjain toimitetaan ilman vedonpoistajaa. Käyttäjän on hankittava tarvittavat vedonpoistajat. Katso
lisätietoja valmistajan sivustolla olevasta laajennetusta käyttöoppaasta.
