3.4 A termék részegységei
Győződjön meg róla, hogy minden részegységet megkapott-e. Lásd: 2. ábra. Ha valamelyik tétel
hiányzik vagy sérült, forduljon azonnal a gyártóhoz vagy a forgalmazóhoz.

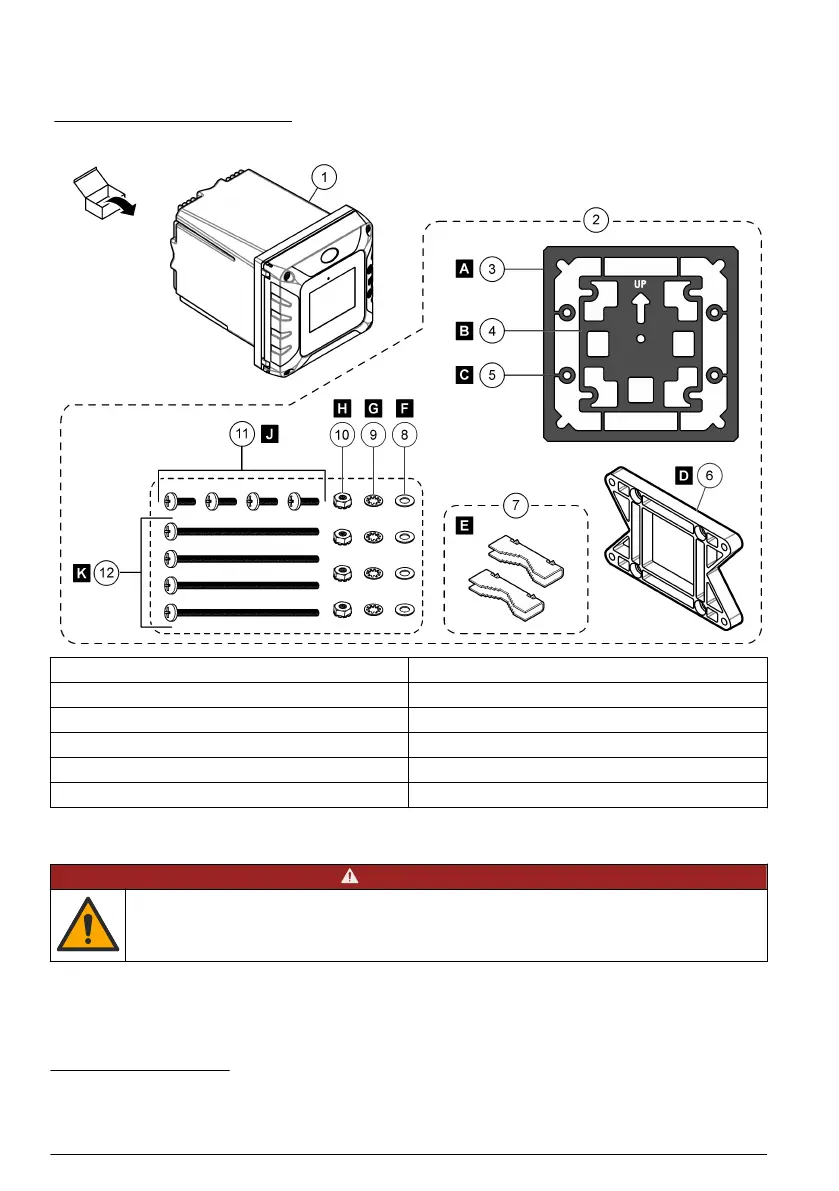

2. ábra A termék részegységei
1 SC4500 vezérlő 7 Rögzítőtalp (rögzítőkonzol betétek) (2x)
2 Rögzítőelemek 8 Lapos alátét, ¼ hüvelykes belső átmérő (4x)
3 Tömítés panelre szereléshez, neoprén 9 Záró alátét, ¼ hüvelykes belső átmérő (4x)
4 Rázkódáscsökkentő tömítés csőre szereléshez 10 Keps hatszögletű anya, M5 x 0,8 (4x)
5 Rázkódáscsökkentő alátétek csőre szereléshez (4x) 11 Félgömbfejű csavarok, M5 x 0,8 x 15 mm (4x)
6 Konzol falra és csőre szereléshez
6
12 Félgömbfejű csavarok, M5 x 0,8 x 100 mm (4x)
7
Szakasz 4 Beszerelés
V E S Z É L Y
Többszörös veszély. A dokumentumnak ebben a fejezetében ismertetett feladatokat csak képzett
szakemberek végezhetik el.
6
A panelre szereléshez egy konzol áll rendelkezésre választható tartozékként. A
cserealkatrészekkel és tartozékokkal kapcsolatban lásd a kibővített felhasználói kézikönyvet.
7
Különböző átmérőjű csövekre való szereléshez használatos.
