4.4 A fedél lezárása
V E S Z É L Y
Halálos áramütés veszélye. A vezérlő nagyfeszültségű vezetékei a nagyfeszültségű védőelem mögött
csatlakoznak a vezérlő házában. A védőelem csak a modulok telepítésekor, illetve a relék, vagy
analóg és hálózati kártyák vezetékeinek képzett szakember által történő kiépítése esetén távolítható
el.
M E G J E G Y Z É S
Zárja vissza a vezérlő fedelét, majd a környezeti besorolás megőrzése érdekében ellenőrizze, hogy a csavarok
megfelelően vannak-e meghúzva.
A tápcsatlakozás kialakítását követően szerelje be a nagyfeszültségű védőelemet. Ellenőrizze, hogy
a nagyfeszültségű védőelem pontosan van-e ráhelyezve a ház lapvezetőire, és rögzítve van-e a
központi nyomtatott áramkörhöz. Ellenőrizze, hogy a nagyfeszültségű védőelem alsó része (lágy
gumifül) megfelelően illeszkedik, és nincs eldeformálódva. Lásd: 11. ábra.
Zárja le a vezérlő fedelét. Húzza meg a fedőcsavarokat 2 Nm (17,70 lbf-in) nyomatékkal. Lásd:
7. ábra oldalon 317.

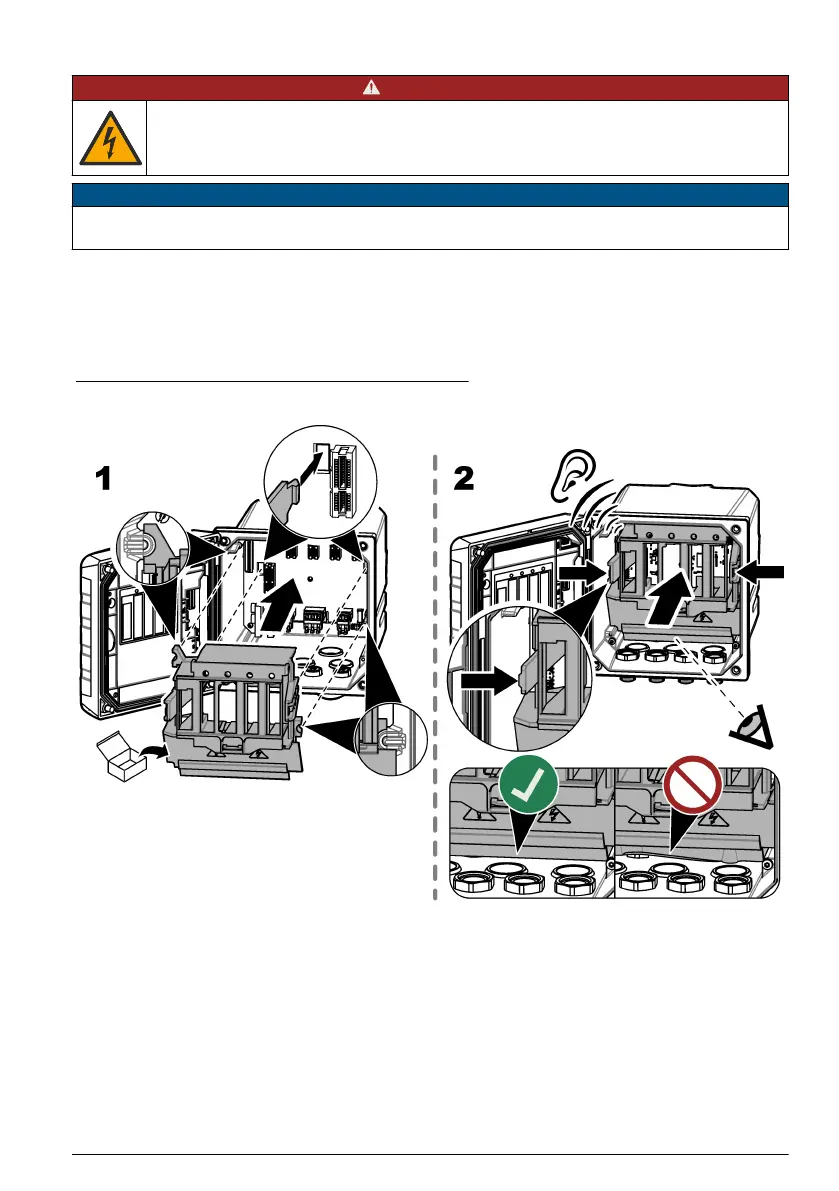

11. ábra Szerelje be a nagyfeszültségű védőelemet
4.5 Mérőeszközök csatlakoztatása
Digitális eszközök (pl. érzékelők és analizátorok) csatlakoztatása a készülék eszközcsatlakozóihoz.
Lásd: 12. ábra. Tartsa meg a csatlakozósapkákat későbbi felhasználásra.
Győződjön meg róla, hogy az eszköz kábelei nem jelentenek elcsúszásveszélyt, és nincsenek éles
szögben meghajlítva.
