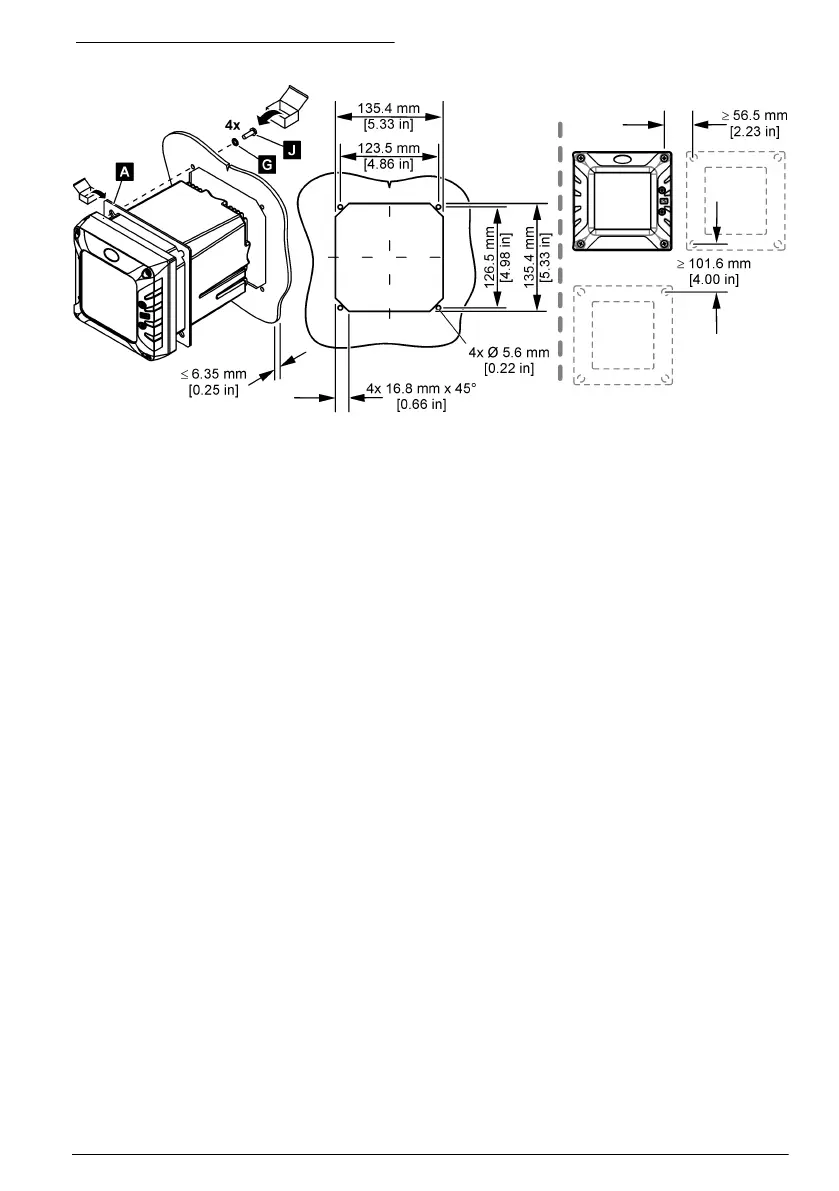

Afbeelding 5 Afmetingen paneelmontage
4.3 Elektrische installatie
4.3.1 Elektrische aansluitingen en connectoren
Afbeelding 6 laat de elektrische aansluitingen en connectoren op het instrument zien. Om ervoor te
zorgen dat de behuizing aan de milieuclassificatie blijft voldoen, dient u ervoor te zorgen dat niet-
gebruikte fittingen van de trekontlasting worden afgedicht met een plug en niet-gebruikte
connectoren met een connectordop.
Op basis van de controllerconfiguratie heeft de controller:
• Ethernetconnectors (LAN) om de controller via een klantnetwerk toegang te geven tot internet.
• Ethernetconnectors voor industriële Ethernetprotocollen: Ethernet/IP of PROFINET.
• Digitale SC-connectors voor digitale SC-sensoren, digitale sc-gateways en analysers.
De connectors worden aangeduid met een kleurcode. De LAN-aansluitingen zijn groen. De
EtherNet/IP- of PROFINET-connectors zijn geel. De connectors van de digitale SC-sensor zijn zwart.
Zie Tabel 1 voor de toepasselijke opties voor elke connector en fitting.
Opmerking: De controller wordt geleverd zonder trekontlastingsfittingen aangebracht. De gebruiker moet de
benodigde trekontlastingen verstrekken. Raadpleeg .Raadpleeg de uitgebreide gebruikershandleiding op de
website van de fabrikant voor aanvullende informatie.
