3.4 Produktens komponenter
Se till att alla komponenter har tagits emot. Se Figur 2. Om några delar saknas eller är skadade ska
du genast kontakta tillverkaren eller en återförsäljare.

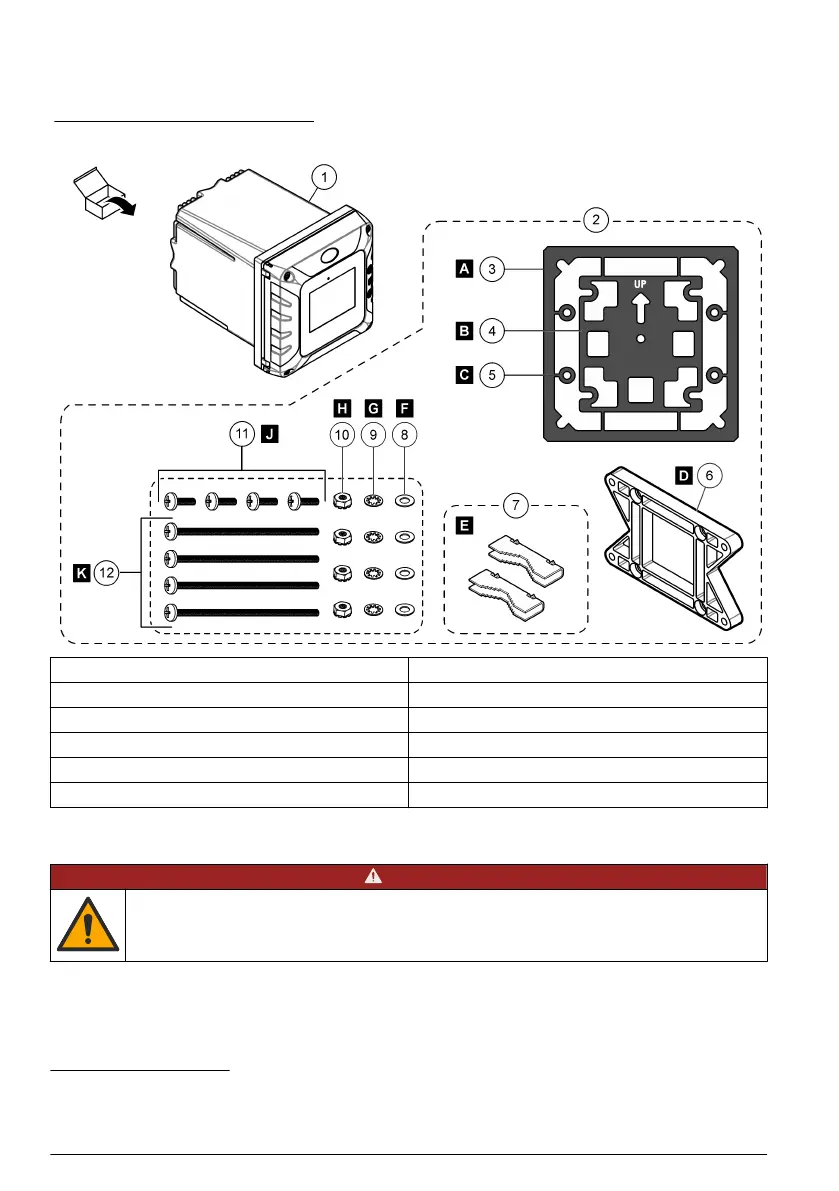

Figur 2 Produktens komponenter
1 sc4500-styrenhet 7 Monteringsfot (insatser för monteringsfäste) (2x)
2 Monteringsbeslag 8 Planbricka, ¼-tum ID (4x)
3 Tätningspackning för panelmontering, neopren 9 Låsbricka, ¼-tum ID (4x)
4 Vibrationsisoleringspackning för rörmontering 10 Sexkantsmutter med krage, M5 x 0,8 (4x)
5 Vibrationsisoleringsbricka för rörmontering (4x) 11 Skruvar med platt huvud, M5 x 0,8 x 15 mm (4x)
6 Fäste för vägg och rörmontering
6
12 Skruvar med platt huvud, M5 x 0,8 x 100 mm (4x)
7
Avsnitt 4 Installation
F A R A
Flera risker. Endast kvalificerad personal får utföra de moment som beskrivs i den här delen av
dokumentet.
6
En hållare för montering på en panel finns som ett valfritt tillbehör. Information om reservdelar
och tillbehör finns i den utökade användarhandboken..
7
Används för rörmontering.
