Hach SC4500 - 4.3.4 Povežite visokonaponske releje

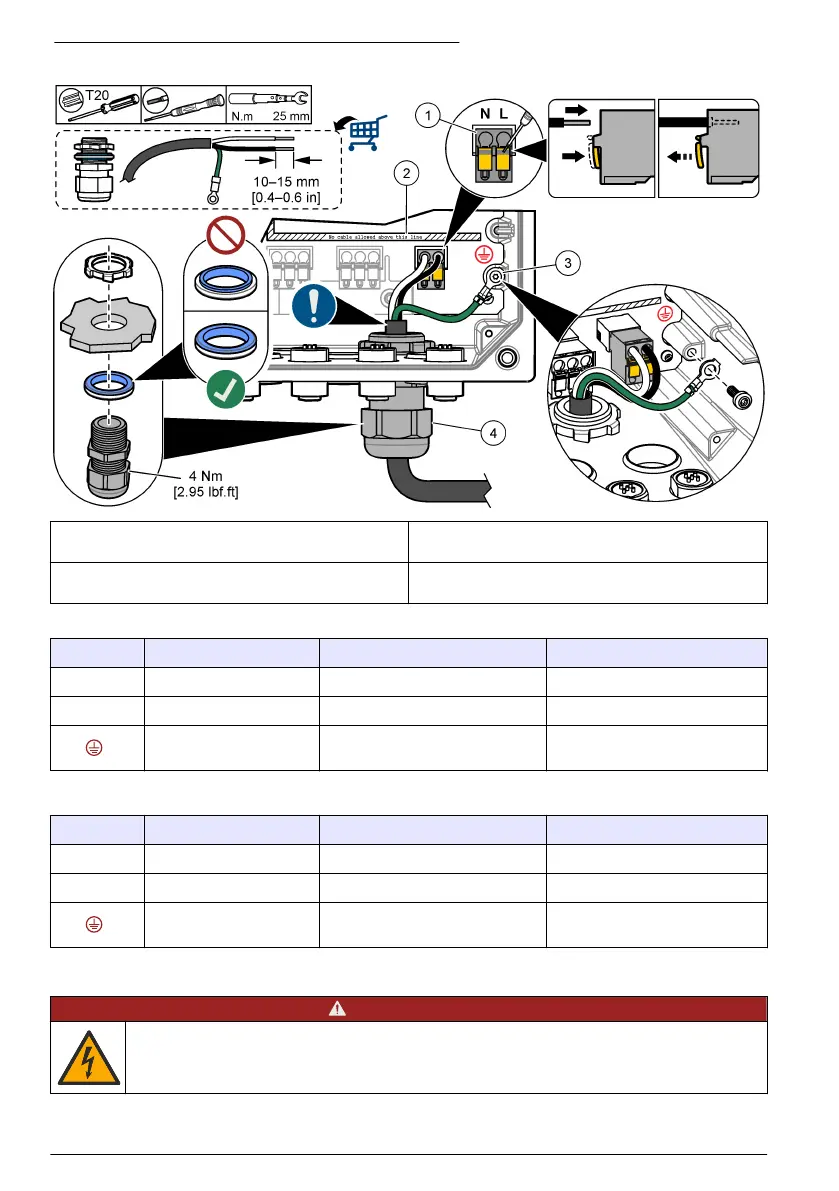

Slika 9 Povežite razvodnu kutiju ili kabl za napajanje
1 Terminal napajanja za naizmeničnu i jednosmernu
struju
3 Zaštitno uzemljenje
2 Granična linija za kablove: Ne stavljajte kablove
iznad linije.
4 Razvodni čvor (ili oprema za rasterećenje istezanja
kabla za napajanje)
Tabela 2 Informacije o kablovima – naizmenična struja
Terminal Opis Boja – Severna Amerika Boja – Evropa
l Naponske (vod 1) Crna Smeđa
N Neutralno (N) Bela Plava
Zaštitno uzemljenje Zelena Zelena sa žutom prugom
Tabela 3 Informacije o kablovima – jednosmerna struja
Terminal Opis Boja – Severna Amerika Boja – Evropa
l +24 VDC Crvena Crvena
N 24 VDC povratno Crna Crna
Zaštitno uzemljenje Zelena Zelena sa žutom prugom
4.3.4 Povežite visokonaponske releje
O P A S N O S T
Opasnost od strujnog udara. Obavezno uklonite napajanje iz instrumenta pre uspostavljanja
električnih veza.
