4.4 Затваряне на капака
О П А С Н О С Т
Опасност от токов удар по потребителя. Високоволтовите кабели за контролера се свързват
зад високоволтовата бариера в корпуса му. Бариерата трябва да остане на мястото си, с
изключение на случаите, когато се монтират модули или когато квалифициран монтажен
техник поставя захранващи кабели, релета или аналогови и мрежови карти.
З а б е л е ж к а
Затворете капака на контролера и се уверете, че винтовете на капака са затегнати за запазване на
екологичния рейтинг на корпуса.
След като се свърже захранването, монтирайте високонапреженовата бариера. Уверете се, че
високонапреженовата бариера е правилно поставена във водачите на корпуса и фиксирана
към главния PCBA. Уверете се, че долната част на високонапреженовата бариера (меки
гумени ръбове) е правилно монтирана и няма деформация. Направете справка с Фигура 11.
Затворете капака на контролера. Затегнете винтовете на капака с въртящ момент от 2 Nm
(17.70 lbf-in). Направете справка с Фигура 7 на страница 293.

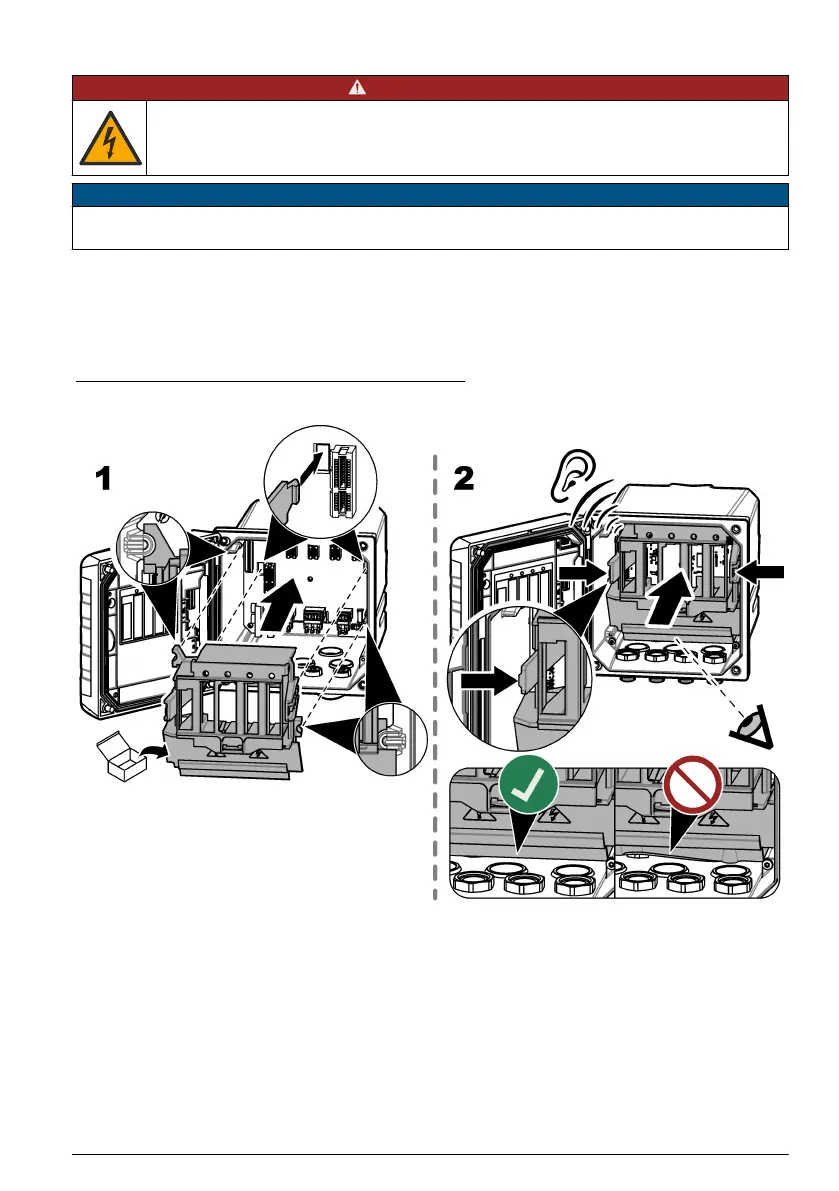

Фигура 11 Поставете високоволтовата бариера
4.5 Свързване на устройства за измерване
Свързване на цифрови устройства (напр. сензори и анализатори) към конекторите на
устройството върху инструмента. Направете справка с Фигура 12. Запазете капачките на
конектора на устройството за бъдеща употреба.
Уверете се, че кабелите на устройството не причиняват опасност от препъване и нямат
извивания под много остър ъгъл.
