Izolácia trvalého pripojenia svoriek relé k obvodu elektrickej siete musí byť dimenzovaná minimálne
na 300 V, 90 °C (194 °F). Svorky pripojené k obvodu elektrickej siete s pripojením pomocou
sieťového kábla musia byť s dvojitou izoláciou a dimenzované na 300 V, 90 °C (194 °F) na
vnútorných aj vonkajších úrovniach izolácie.

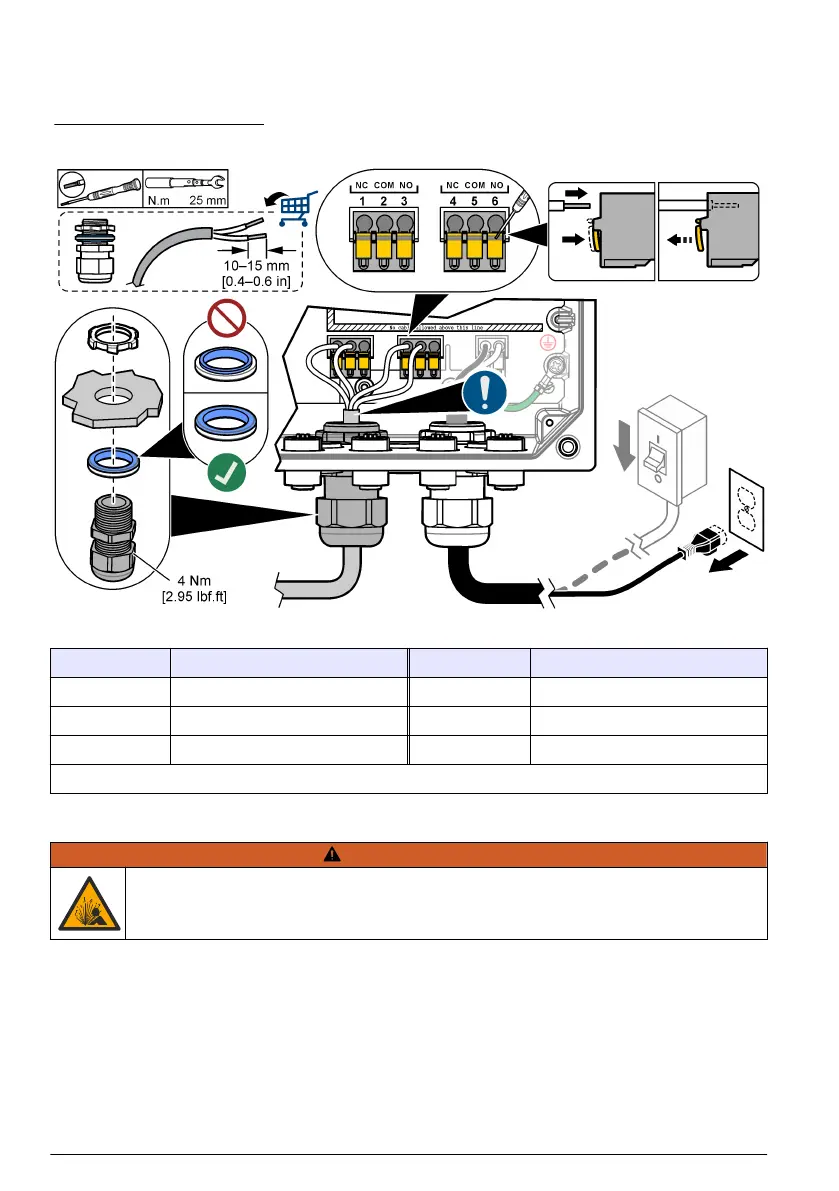

Obrázok 10 Pripojenie relé
Tabuľka 4 Informácie o pripojení – relé
Svorka Popis Svorka Popis
1 Relé 2, NC 4 Relé 1, NC
2 Relé 2, spoločné 5 Relé 1, spoločné
3 Relé 2, NO 6 Relé 1, NO
NC = trvalo zatvorené; NO = trvalo otvorené
4.3.5 Inštalácia rozširujúceho modulu
V A R O V A N I E
Nebezpečenstvo výbuchu. Tento návod je určený iba na inštaláciu jednotky v bezpečnom prostredí.
Pri inštalácii jednotky v nebezpečných prostrediach sa riaďte iba pokynmi a schválenými rozmerovými
nákresmi, ktoré sú poskytnuté v návode na inštaláciu v nebezpečnom prostredí.
Pre kontrolér sú k dispozícii rozširujúce moduly pre analógové výstupy, analógové vstupy, analógové
sondy a komunikáciu Profibus. Ďalšie informácie nájdete v dokumentácii dodanej s rozširujúcim
modulom.
