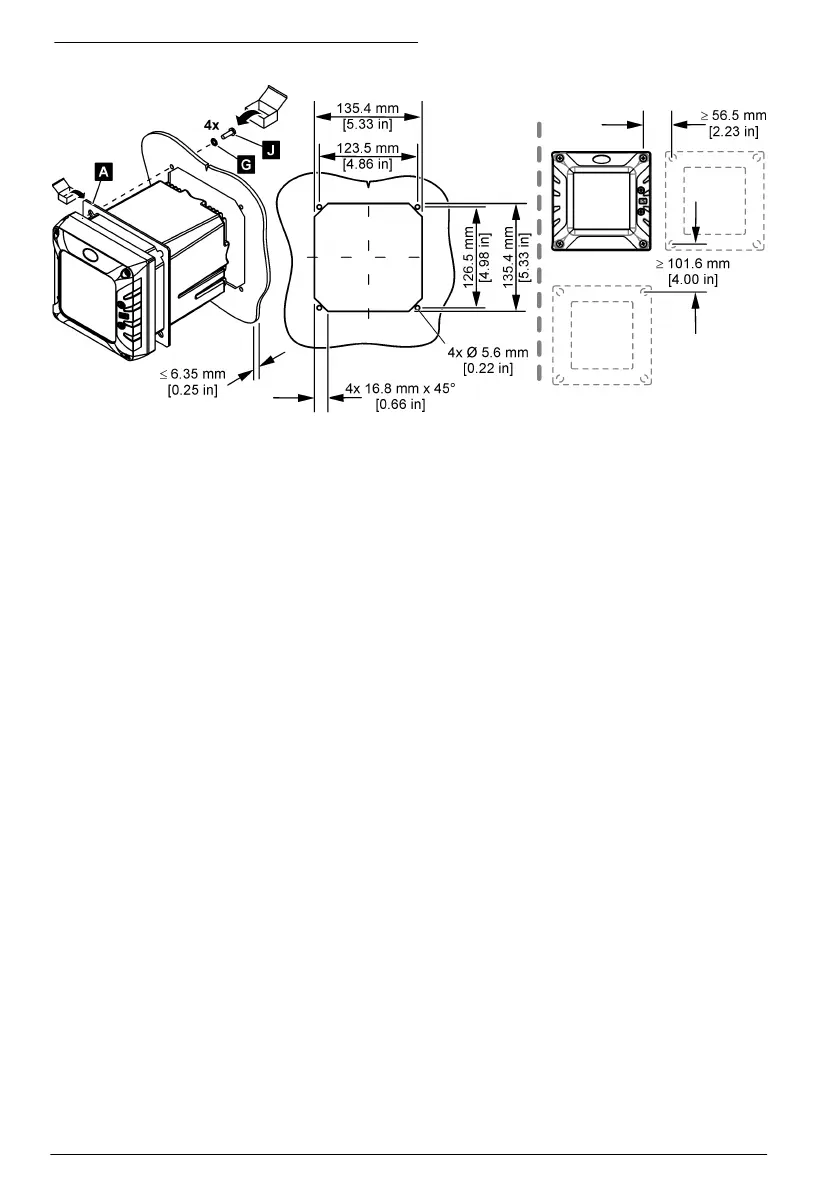

Figura 5 Dimensioni del pannello di montaggio
4.3 Installazione elettrica
4.3.1 Raccordi e connettori elettrici
Figura 6 mostra i raccordi e i connettori elettrici sullo strumento. Per mantenere inalterato il valore
nominale dell'alloggiamento, accertarsi che sia presente un tappo e un cappuccio connettore
rispettivamente nei raccordi pressacavo e nei connettori non utilizzati.
In base alla configurazione, il controller presenta:
• Connettori Ethernet (LAN) per fornire l'accesso a Internet al controller tramite una rete del cliente.
• Connettori Ethernet per protocolli Ethernet industriali: EtherNet/IP o PROFINET.
• Connettori SC digitali per sensori sc digitali, analizzatori e gateway sc digitali.
Un codice colore identifica i connettori. I connettori LAN sono verdi. I connettori EtherNet/IP o
PROFINET sono gialli. I connettori del sensore sc digitale sono neri. Fare riferimento a Tabella 1 per
le opzioni applicabili per ciascun connettore e raccordo.
Nota: il controller viene fornito senza raccordi pressacavo installati, che devono essere procurati dall'utente. Per
ulteriori informazioni, fare riferimento al manuale per l'utente completo sul sito Web del produttore.
58
Italiano
