Постоянные соединения клемм реле с цепью питания должны иметь изоляцию с номиналом
не менее 300 В, 90 °C (194 °F). Клеммы, подключенные к цепи питания с помощью кабеля
питания, должны иметь двойную изоляцию и номинал 300 В, 90 °C (194 °F) как для
внутренней, так и для внешней изоляции.

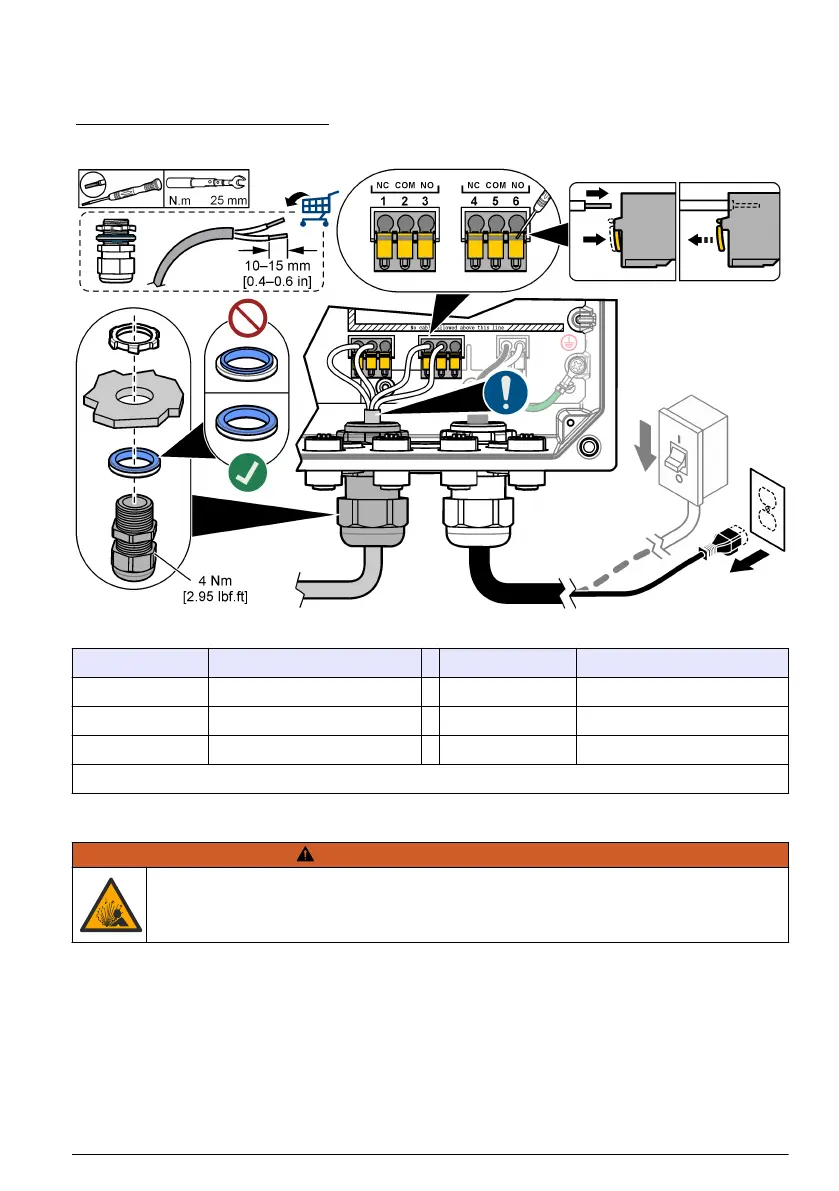

Рисунок 10 Подключение реле
Таблица 4 Информация по подключению к реле
Клемма Описание Клемма Описание
1 Реле 2, НЗ 4 Реле 1, НЗ
2 Реле 2, общее 5 Реле 1, общее
3 Реле 2, НР 6 Реле 1, НР
НЗ = нормально замкнутый; НР = нормально разомкнутый
4.3.5 Установка модуля расширения
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасность взрыва. Указания, приведенные в данном руководстве, действительны только в
случае использования прибора в безопасных зонах. При использовании прибора в опасных
зонах следуйте только тем инструкциям и одобренным схемам систем управления, которые
представлены в руководстве по использованию прибора в опасных зонах.
Для контроллера доступны модули расширения для аналоговых выходов, аналоговых входов,
аналоговых датчиков и с поддержкой протокола связи Profibus. Дополнительную информацию
см. в документации, поставляемой вместе с модулем расширения.
