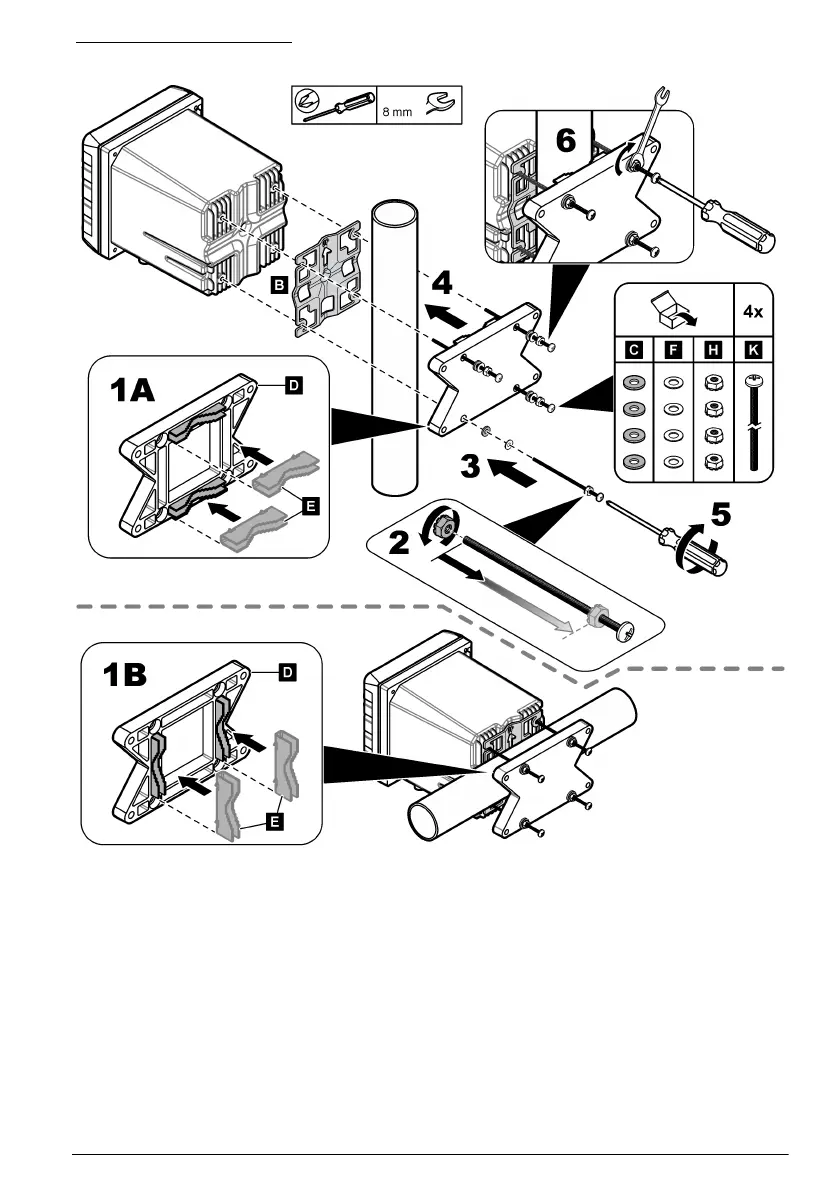

Figura 4 Montaggio su palo
4.2.3 Installazione dello strumento su un pannello
Per l'installazione su pannello è richiesta la presenza di un foro rettangolare. Utilizzare la guarnizione
di tenuta in dotazione per montaggio su pannello come sagoma per praticare il foro nel pannello.
Accertarsi di utilizzare la sagoma in posizione rivolta verso l'alto per montare il controller
verticalmente. Fare riferimento a Figura 5.
Nota: se si utilizza la staffa per il montaggio a pannello (opzionale), spingere il controller attraverso il foro nel
pannello, quindi far scorrere la staffa sul controller, sul lato posteriore del pannello. Utilizzare quattro viti a testa
orientabile da 15 mm (in dotazione) per applicare la staffa al controller e fissare il controller al pannello.
Italiano
57
