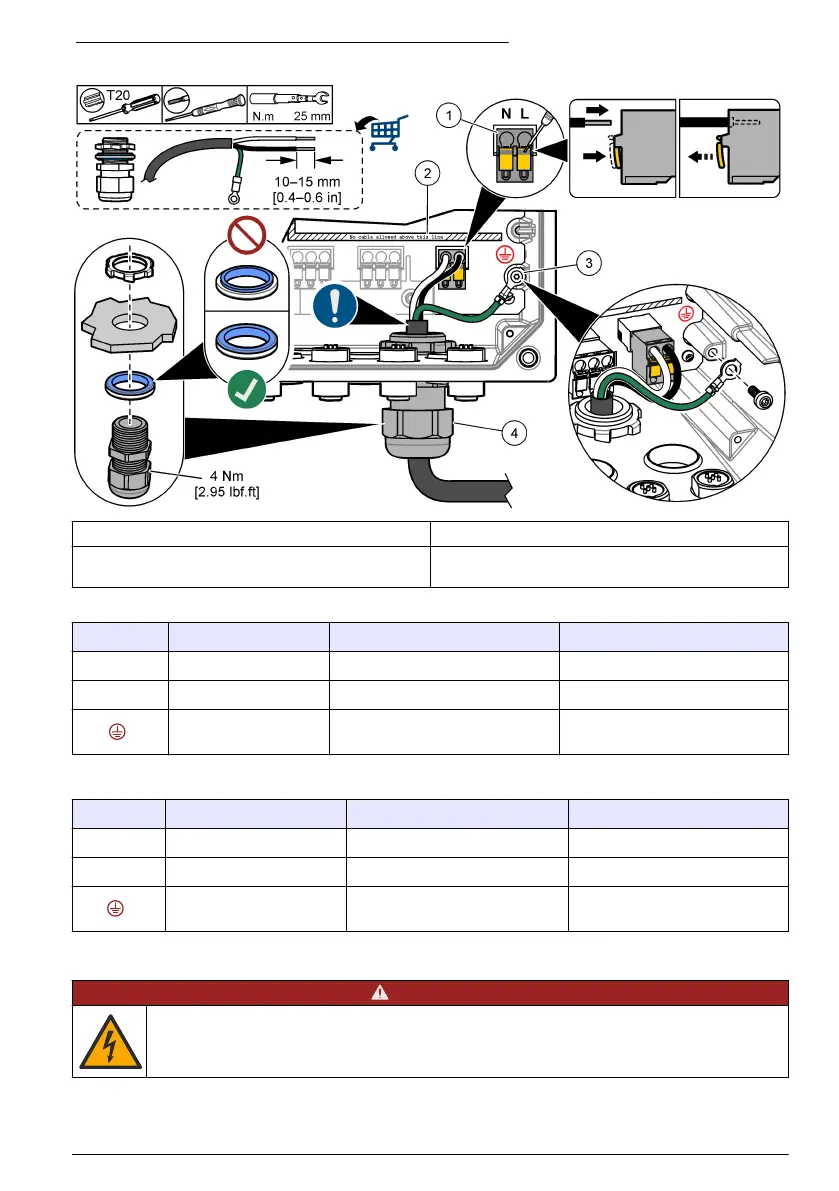

Figura 9 Ligar uma conduta ou um cabo de alimentação
1 Terminal de alimentação de CA e CC 3 Ligação à terra
2 Limite dos cabos: não coloque os cabos acima da
linha.
4 Centro de conduta (ou encaixe de alívio de pressão
para cabo de alimentação)
Tabela 2 Informações sobre cablagem – alimentação CA
Terminal Descrição Cor – América do Norte Cor – UE
L Quente (Linha 1) Preto Castanho
N Neutro (N) Branco Azul
Ligação à terra Verde Verde com faixa amarela
Tabela 3 Informações sobre cablagem – alimentação CC
Terminal Descrição Cor – América do Norte Cor – UE
L +24 V CC Vermelho Vermelho
N Retorno de 24 V CC Preto Preto
Ligação à terra Verde Verde com faixa amarela
4.3.4 Ligar os relés de alta tensão
P E R I G O
Perigo de electrocussão. Desligue sempre o equipamento antes de efectuar quaisquer ligações
eléctricas.
Português 135

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
