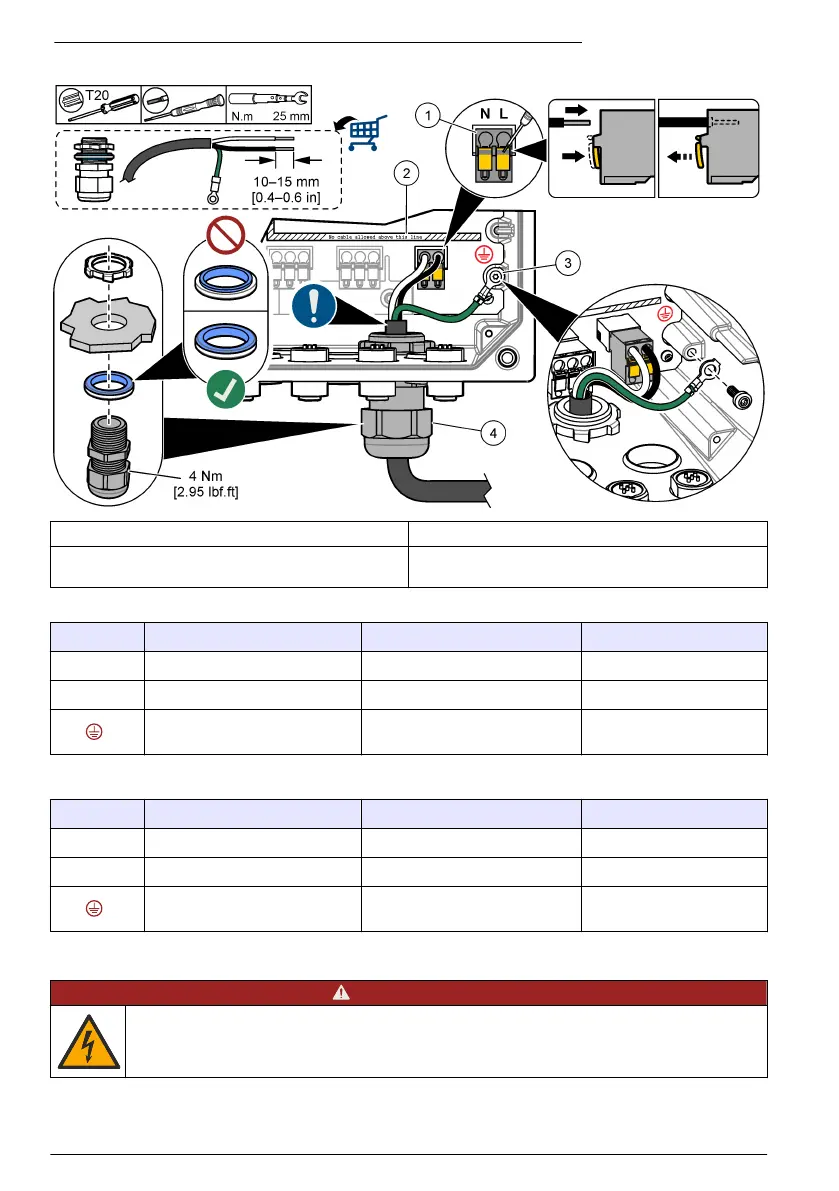

Figura 9 Collegamento di una canalina o di un cavo di alimentazione
1 Terminale di alimentazione CA e CC 3 Messa a terra di protezione
2 Limite cavi: non posizionare i cavi al di sopra della
linea.
4 Snodo per passaggio canalina (o raccordo
pressacavo per cavo di alimentazione)
Tabella 2 Informazioni sul cablaggio — alimentazione CA
Terminale Descrizione Colore - America del Nord Colore - UE
L Hot (Linea 1) Nero Marrone
N Neutro (N) Bianco Blu
Messa a terra di protezione Verde Verde con banda gialla
Tabella 3 Informazioni sul cablaggio: alimentazione CC
Terminale Descrizione Colore - America del Nord Colore - UE
L +24 VCC Rosso Rosso
N Ritorno 24 Vcc Nero Nero
Messa a terra di protezione Verde Verde con banda gialla
4.3.4 Collegare i relè ad alta tensione
P E R I C O L O
Pericolo di folgorazione. Quando si eseguono collegamenti elettrici, scollegare sempre
l'alimentazione dello strumento.
64 Italiano
