Hach SC4500 - 4.2.3 Anbringen des Geräts in einer Schalttafel

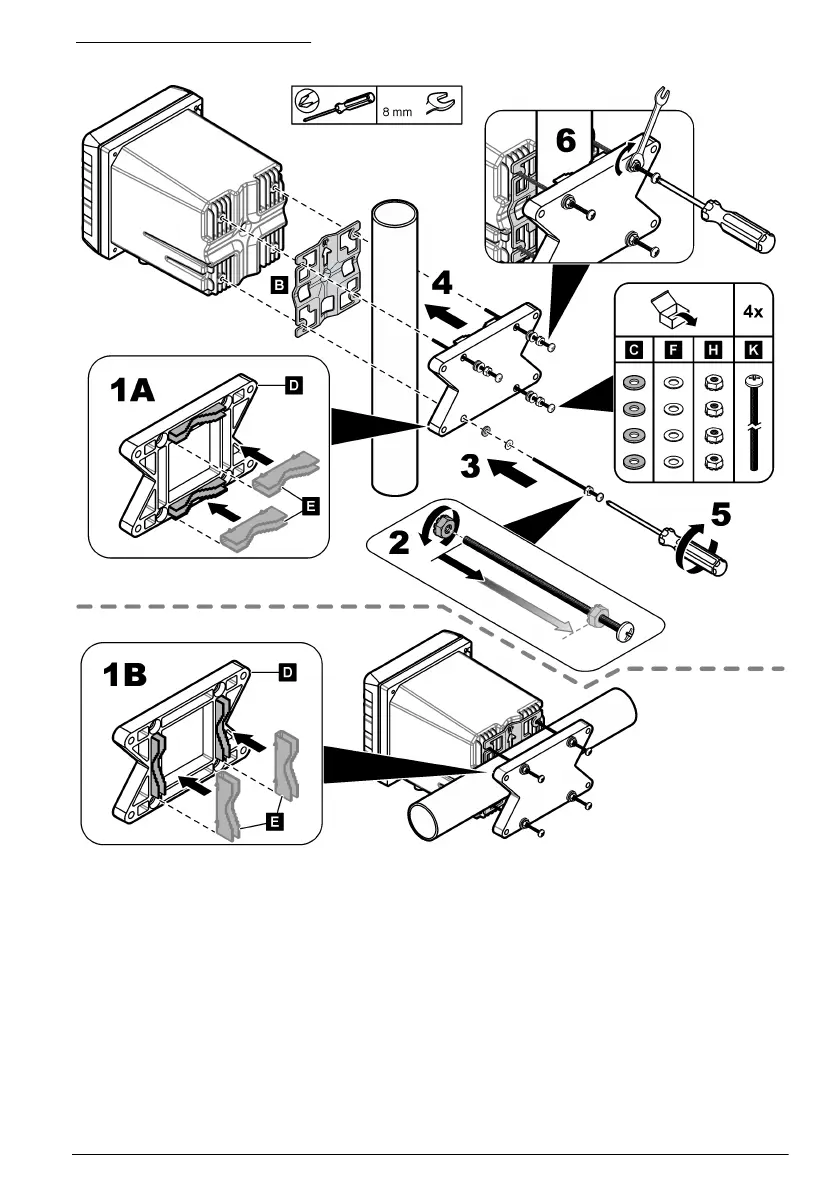

Abbildung 4 Stangenmontage
4.2.3 Anbringen des Geräts in einer Schalttafel
Für die Schalttafelmontage ist ein rechteckiges Loch erforderlich. Verwenden Sie die mitgelieferte
Dichtungsmanschette als Vorlage, um das Loch in die Schalttafel zu schneiden. Achten Sie darauf,
dass sich die Vorlage in aufrechter Position befindet, um den Controller vertikal anzubringen. Siehe
Abbildung 5.
Hinweis: Wenn Sie die Halterung (optional) für die Montage des Bedienfelds verwenden, drücken Sie den
Controller durch das Loch in der Platte, und schieben Sie die Halterung auf der Rückseite der Platte über den
Controller. Verwenden Sie die vier 15 mm Flachkopfschrauben (im Lieferumfang enthalten), um die Halterung am
Controller anzubringen, und den Controller am Bedienfeld zu befestigen.
