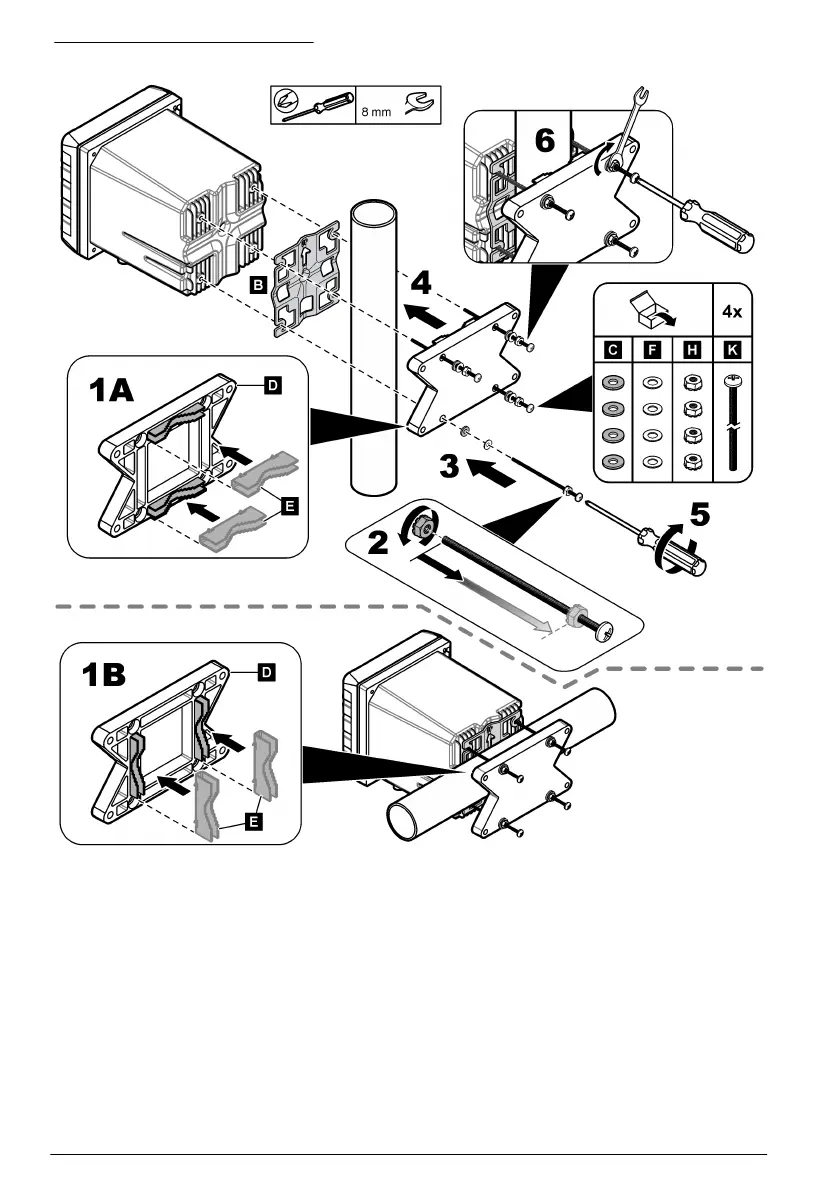

Figura 4 Montaje en un conducto
4.2.3 Instalación del instrumento en panel
Para realizar la instalación en panel, se requiere un orificio rectangular. Para cortar el orificio en el
panel, utilice a modo de plantilla la junta de sellado suministrada para el montaje en panel.
Asegúrese de utilizar la plantilla colocada hacia arriba para instalar el controlador en posición
vertical. Consulte la Figura 5.
Nota: Si utiliza el soporte (opcional) para montaje en panel, empuje el controlador a través del orificio practicado
en el panel y, a continuación, deslice el soporte por encima del controlador en la parte trasera del panel. Utilice
cuatro tornillos de cabeza plana de 15 mm (suministrados con el equipo) para acoplar el soporte al controlador y
fijar el controlador al panel.
104
Español

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
