4.4 Stäng luckan
F A R A
Risk för dödande elchock. Starkströmskabeldragning till styrenheten görs efter högspänningsspärren i
styrenhetens kapsling. Spärren måste alltid vara på plats förutom när moduler installeras eller när en
kvalificerad installationstekniker kopplar in ström, reläer eller analoga utgångar och nätverkskort.
A N M Ä R K N I N G :
Stäng styrenhetskåpan och se till att kåpans skruvar är ordentligt åtdragna för att bibehålla skåpets
miljöklassning.

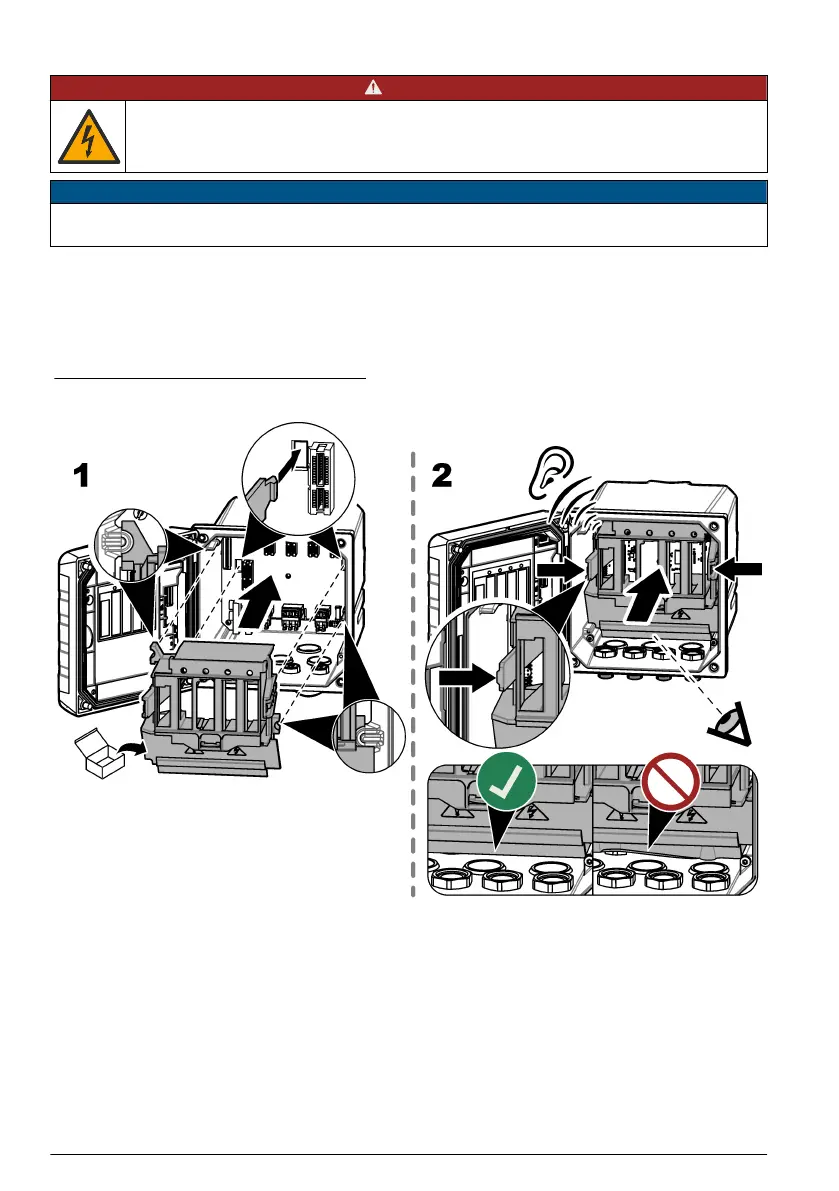

När elektriska anslutningar genomförts monterar du högspänningsskyddet. Kontrollera att
högspänningsskyddet är korrekt monterat på skåpets stödlinjer och fäst på huvud-PCBA. Se till att
den nedre delen av högspänningsskyddet (mjuk gummikant) är rätt installerad och inte är
deformerad. Mer information finns i Figur 11.
Stäng kontrollens lock. Dra åt täckskruvarna med 2 Nm (17.70 lbf-in) vridmoment. Mer information
finns i Figur 7 på sidan 246.
Figur 11 Montera högspänningsskyddet
4.5 Anslutning av mätenheter
Anslut digitala enheter (t.ex. sensorer och analysatorer) till enhetens kontakter på instrumentet. Mer
information finns i Figur 12. Behåll enhetens kontaktlock för senare bruk.
Se till att enhetens kablar inte är i vägen och inte har skarpa böjar.
252
Svenska
