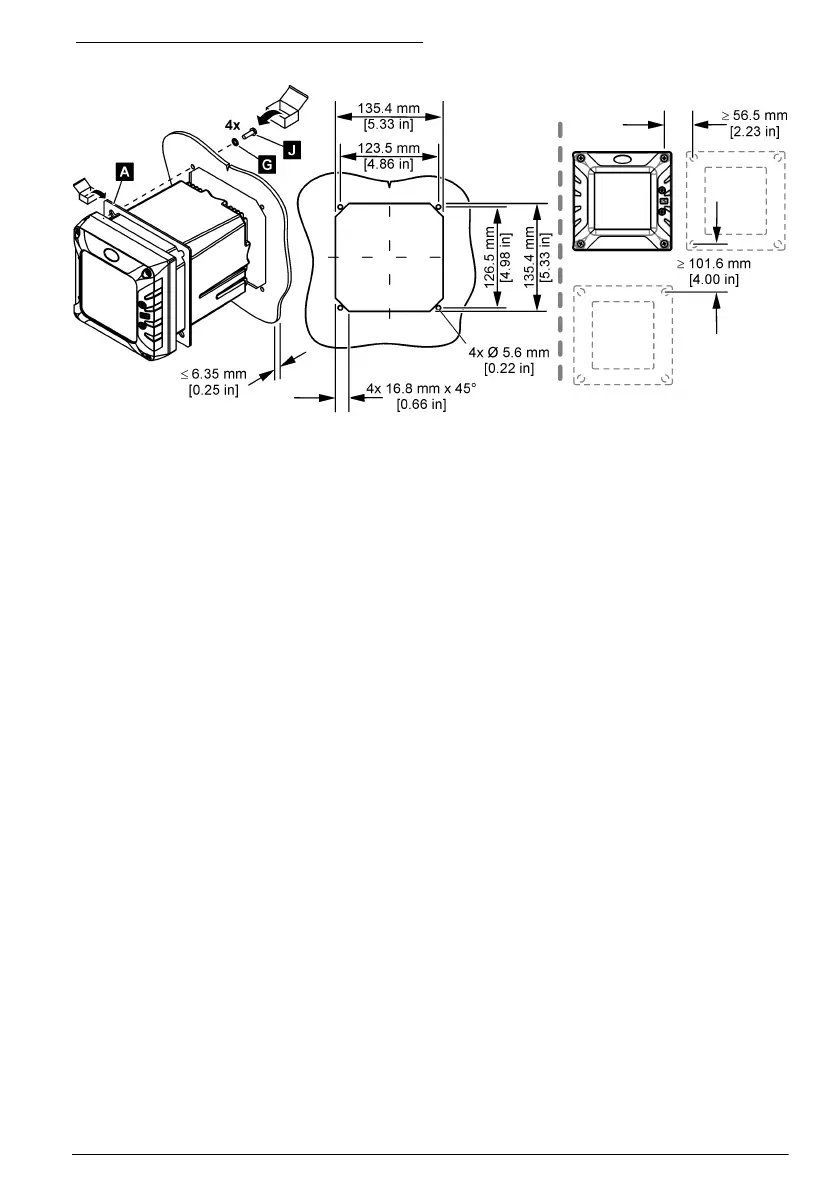

Figura 5 Dimensões de montagem em painel
4.3 Instalação eléctrica
4.3.1 Encaixes e conectores elétricos
A Figura 6 mostra os encaixes e os conectores elétricos do equipamento. De forma a manter a
classificação ambiental da estrutura, certifique-se de que existe uma tampa nos encaixes de alívio
de tensão não utilizados e uma tampa do conector nos conectores não utilizados.
Conforme a configuração do controlador, o controlador dispõe de:
• Conectores Ethernet (LAN) para permitir o acesso à Internet do controlador através de uma rede
do cliente.
• Conectores Ethernet para protocolos Ethernet industriais: EtherNet/IP ou PROFINET.
• Conectores SC digitais para sensores sc digitais, gateways sc digitais e analisadores.
Um código de cores identifica os conectores. Os conectores LAN são verdes. Os conectores
EtherNet/IP ou PROFINET são amarelos. Os conectores do sensor sc digital são pretos. Consulte a
Tabela 1 para obter as opções aplicáveis para cada conector e encaixe.
Nota: O controlador é fornecido sem encaixes de alívio de tensão instalados. O utilizador tem de disponibilizar os
encaixes de alívio de tensão necessários. Para obter informações adicionais, consulte a versão completa do
manual do utilizador no website do fabricante.
