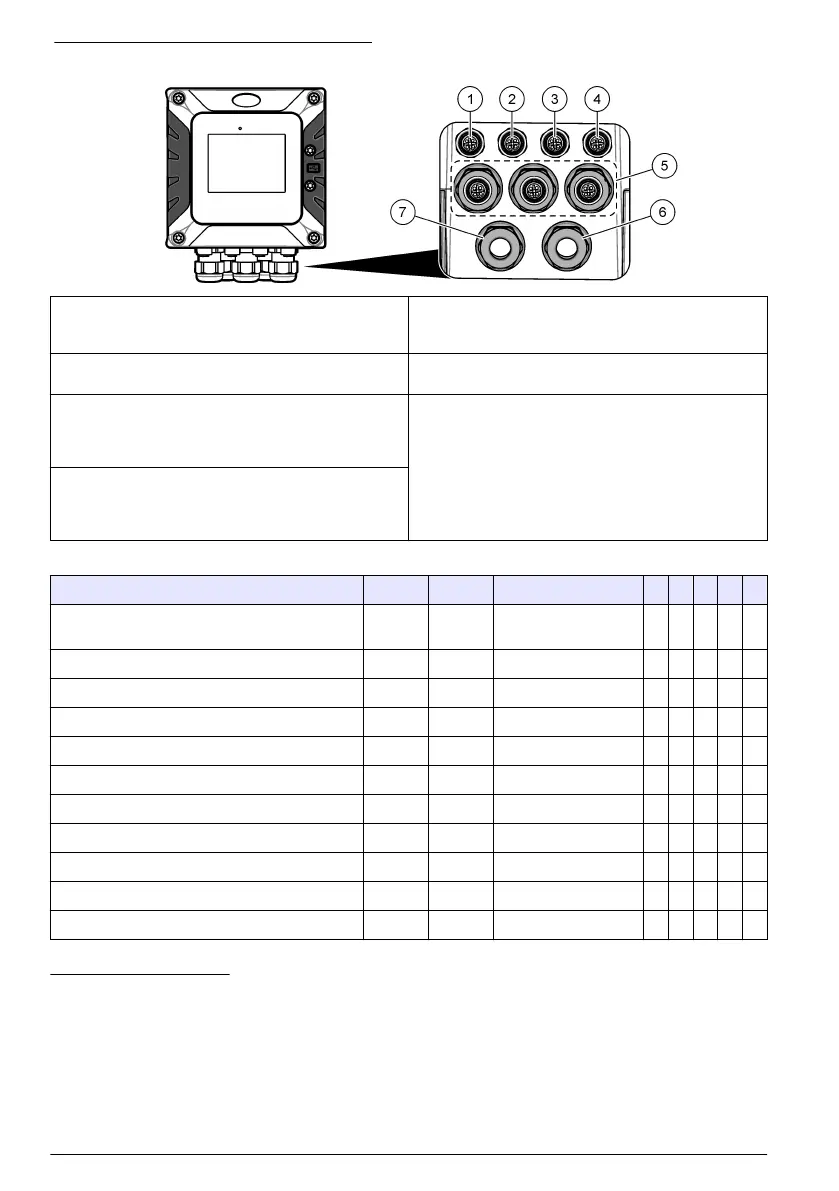

Figura 6 Encaixes e conectores elétricos
1 Conector Ethernet (opcional) para porta LAN 1 ou
conector EtherNet/IP ou PROFINET
5 Encaixe de alívio de tensão para a caixa USB e os
módulos de expansão: entradas/saídas analógicas,
Profibus DP
2 Conector Ethernet (opcional) para porta LAN 2 ou
conector EtherNet/IP ou PROFINET
6 Cabo de alimentação (ou centro de conduta)
9
3 Conector SC digital: canal 1. Opcional: ligação do
sensor analógico ao módulo de sensor ou ligação
de entrada analógica ao módulo de entrada de
4–20 mA
8
7 Encaixe de alívio de tensão para relé de alta tensão
4 Conector SC digital: canal 2. Opcional: ligação do
sensor analógico ao módulo de sensor ou ligação
de entrada analógica ao módulo de entrada de
4–20 mA
Tabela 1 Opções para cada conector e encaixe
Dispositivo 1
10
2 Opção
11
3 4 5 6 7
Sensor sc digital, gateway sc digital ou
analisador
X X
Sensor analógico X X
Entrada de 4 a 20 mA X X
Saída de 4 a 40 mA X
Módulo Profibus DP X
Caixa USB X
LAN + LAN Verde Verde Dividir/Encadeamento
LAN + Modbus TCP Verde Verde Dividir/Encadeamento
EtherNet/IP Amarelo Amarelo Apenas IEP
LAN + EtherNet/IP Verde Amarelo Misturar IEP
PROFINET Amarelo Amarelo Apenas IEP
8
Para ligar um sensor analógico ou uma entrada de 4–20 mA ao controlador, instale o módulo de
expansão aplicável, se ainda não estiver instalado. Para obter informações adicionais, consulte
a documentação fornecida com o módulo de expansão.
9
O cabo de alimentação vem instalado de fábrica com base na configuração do controlador.
10
Um código de cores identifica os conectores. Os conectores LAN são verdes. Os conectores
EtherNet/IP ou PROFINET são amarelos.
11
Para obter informações adicionais, consulte a versão completa do manual do utilizador no
website do fabricante.
130 Português
