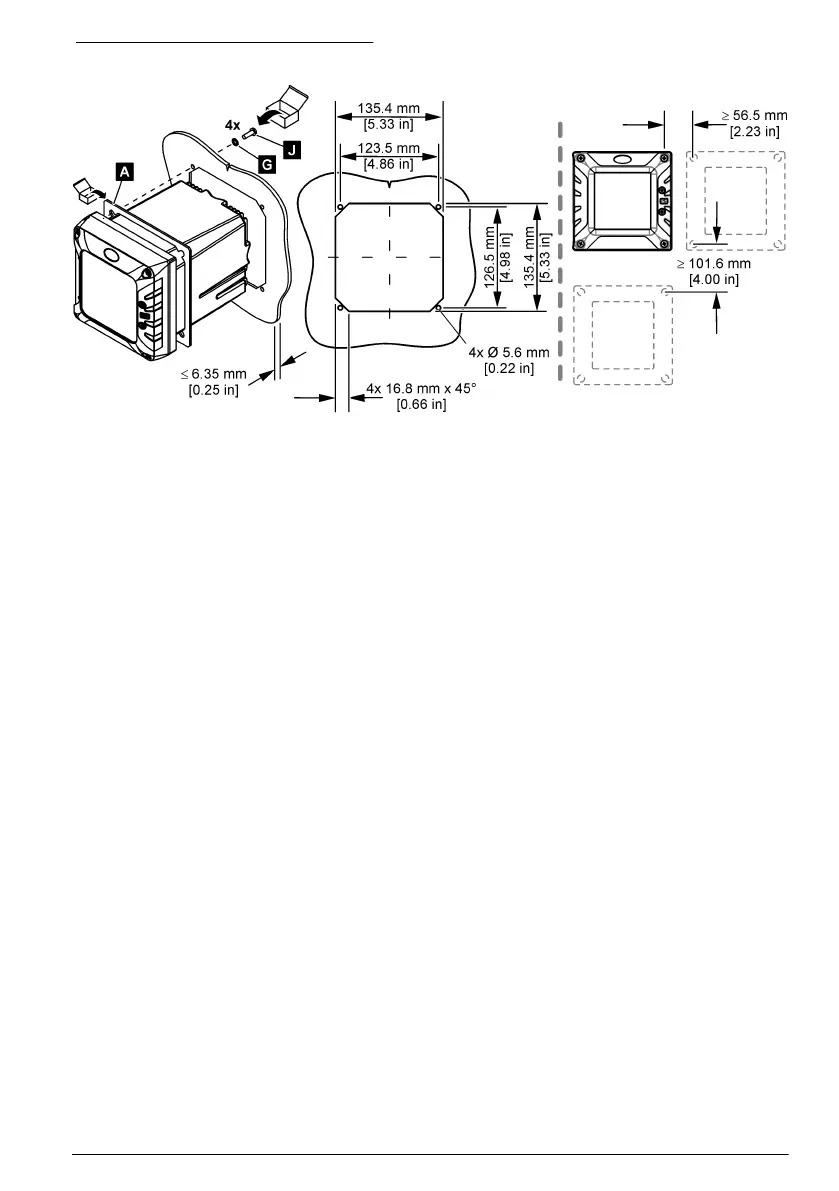

Rysunek 5 Wymiary płyty montażowej
4.3 Instalacja elektryczna
4.3.1 Złącza i elementy instalacji elektrycznej
Rysunek 6 przedstawia złącza i elementy instalacji elektrycznej w urządzeniu. Aby utrzymać stopień
ochrony obudowy, należy upewnić się, że na nieużywanych reduktorach naprężeń znajdują się
zaślepki, a nieużywane złącza są chronione zatyczkami.
W zależności od konfiguracji przetwornik posiada:
• Złącza Ethernet (LAN) umożliwiające dostęp do przetwornika przez sieć klienta.
• Złącza Ethernet do przemysłowych protokołów Ethernet: Ethernet/IP lub PROFINET.
• Cyfrowe złącza SC do cyfrowych czujników SC, bramek cyfrowych SC i analizatorów.
Złącza są oznaczone kodem kolorowym. Złącza LAN są zielone. Złącza Ethernet/IP lub PROFINET
są żółte. Złącza cyfrowego czujnika SC są czarne. Odpowiednie opcje dla każdego złącza i złączki,
patrz Tabela 1.
Uwaga: Przetwornik jest dostarczany bez zamontowanych reduktorów naprężeń. Wszelkie niezbędne reduktory
naprężeń użytkownik musi dostarczyć we własnym zakresie. Patrz .Więcej informacji zamieszczono
w rozszerzonym podręczniku użytkownika na stronie internetowej producenta.
